Fortsetzung des Artikels von Teil 2
Dr. Walter G. Wrobel:
Seit drei Jahren gibt es nun die Retina Implant AG, womit die vorlaufenden Forschungsarbeiten der verschiedensten beteiligten Institute nun eine gemeinsame Rechtsform erhalten haben. Was ist ihre Aufgabe?
Die Entwicklungsarbeiten am Retina-Implantat waren ein vom Bundesministerium für Forschung und Technologie gefördertes Forschungsprojekt mit gleichberechtigten Partnern. Die Retina Implant AG wurde damals von den führenden Wissenschaftlern des Projekts gegründet. „Business Angels“ haben dann in das Unternehmen investiert, um nun professionell ein marktfähiges Produkt zu erhalten. Wir haben das Ziel, bis 2008 den Punkt der Gewinn-Erwirtschaftung („Break Even“) zu erreichen.
Lassen Sie uns auf die Technik des Implantats eingehen. Der Stimulationschip des Implantats ist ja verhältnismäßig klein. Wie wurde die notwendige Größe ermittelt? Ist das exakt die Größe des „gelben Flecks“? Was begrenzt letztlich die Funktion des Stimulationschips?
Jobangebote+ passend zum Thema
Wrobel: Der Chip hat keine direkte Relation zum „gelben Fleck“ und steht auch in keiner Verbindung dazu, da dort die Nervendichte zu gering ist: Er wird neben dem gelben Fleck implantiert. Die notwendige Größe des Chips wird durch die Frage bestimmt: Was braucht der erblindete Patient am dringendsten? Wir haben uns zum Ziel gesetzt, dass er eine Orientierung in seinem Umfeld wiedergewinnen soll und dass er im Idealfall Gesichter erkennen sollte. Was man dafür braucht, ist ein Gesichtsfeld von 10° bis 12° Öffnung. Die 37 x 37 Pixel, die wir auf dem Chip-Implantat anbieten, decken ein solches Gesichtsfeld ab. Untersuchungen haben gezeigt, dass die Auflösung begrenzt wird durch räumliche Stromverteilung. Die 70 x 70 µm2 Fläche pro Pixel, die wir anbieten, sind nach heutigen Erkenntnissen hinreichend, um ein 10-prozentiges Sehvermögen wieder herstellen zu können (Bild 6).
Wie ist der Chip aufgebaut, wie wird er im Auge mit elektrischer Energie versorgt?
Wrobel: Es handelt sich um einen am Institut für Mikroelektronik in Stuttgart entwickelten „smarten“ CMOS-Chip in 0,8-µm-Techno-logie. Jedem Pixel ist ein Operationsverstärker mit logarithmischer Kennlinie zugeordnet. Vom Chip aus führt um den Augapfel herum eine dünne Leiterbahnfolie hinter das Ohr, wo sich eine Induktionsspule befindet. Sie nimmt von außen eine geringe Hochfrequenzspannung mit 13 MHz auf, die dann für die Stromversorgung des Chips gewandelt wird. Die zugehörige äußere Stromversorgung ist batteriebetrieben und wird am Körper getragen: Die Batterien sollten ausreichen, um bis zu 100 Stunden Betriebsdauer sicherzustellen.
Elektrischer Strom erzeugt Wärme: Wie wirkt sich dies auf das Auge aus?
Wrobel: Wir benötigen für den Betrieb des CMOS-Chips nur zwischen 2 und 5 mW Energiezufuhr: Das ist einer der großen Vorteile unseres Entwicklungsansatzes, dass wir mit so wenig Energie auskommen. Diese wenigen Milliwatt führen zu einer Erwärmung zwischen 0,5 und 1 °C im Auge und das kann vernachlässigt werden.
Sie verarbeiten einfallende Helligkeitssignale nach differenziellem Vergleich mit der mittleren Helligkeit, um damit die Nervenzellen anzusteuern. Was aber, wenn die Helligkeit wie in der Dämmerung zurückgeht und die Operationsverstärker das nicht mehr ausgleichen können? Und wie wirkt sich das auf die subjektive Bildauflösung aus?

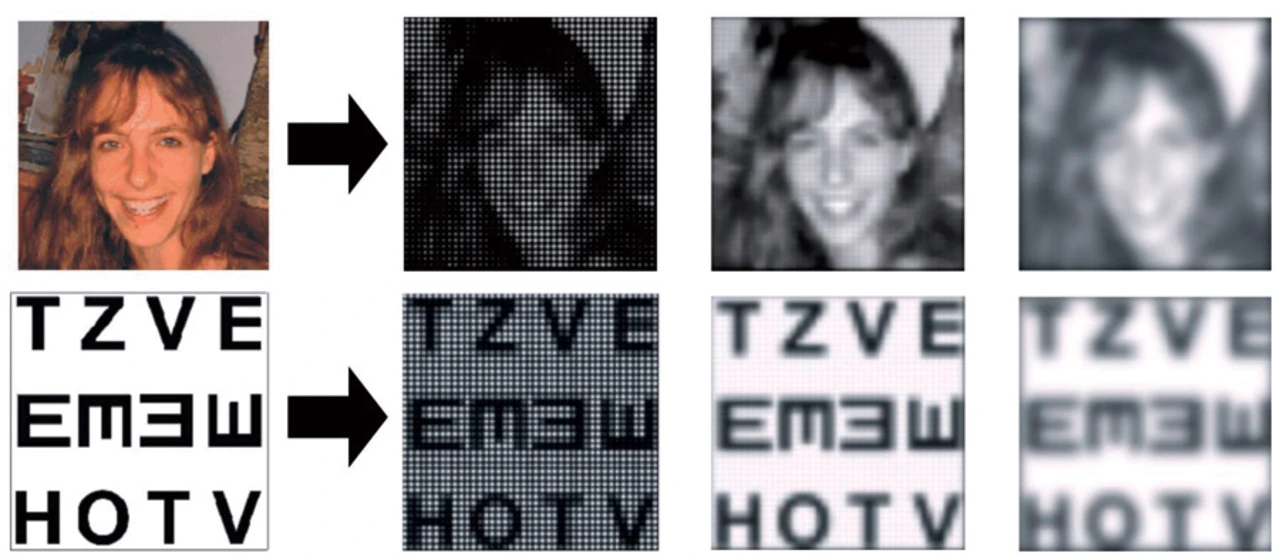

Wrobel: Wir geben dem Patienten die Möglichkeit, eine mittlere Helligkeit nach seinem eigenen Empfinden selbst vorzugeben, verlassen uns also nicht nur auf die automatische Regelung. Bei unterschiedlichen Stimulationsintensitäten „sieht“ der Patient auch mal die Einzelpixel und dann wieder nicht: Grundsätzlich gilt: Die Pixelauflösung nimmt mit zunehmender Lichtintensität ab und das Bild wird homogener (Bild 6).
