Vishay erweitert FRED-Pt-Serie
Ultraschnelle Gleichrichter für kompakte Designs
Vishay stellt 16 ultraschnelle 200-V-Gleichrichter der FRED-Pt-Serie im flachen DFN6546A-Gehäuse vor. Die Bauteile bieten bis zu 50 % höhere Strombelastbarkeit bei kompakter Bauform, hohe Effizienz und eignen sich für Automotive-, Industrie- und Power-Management-Anwendungen.

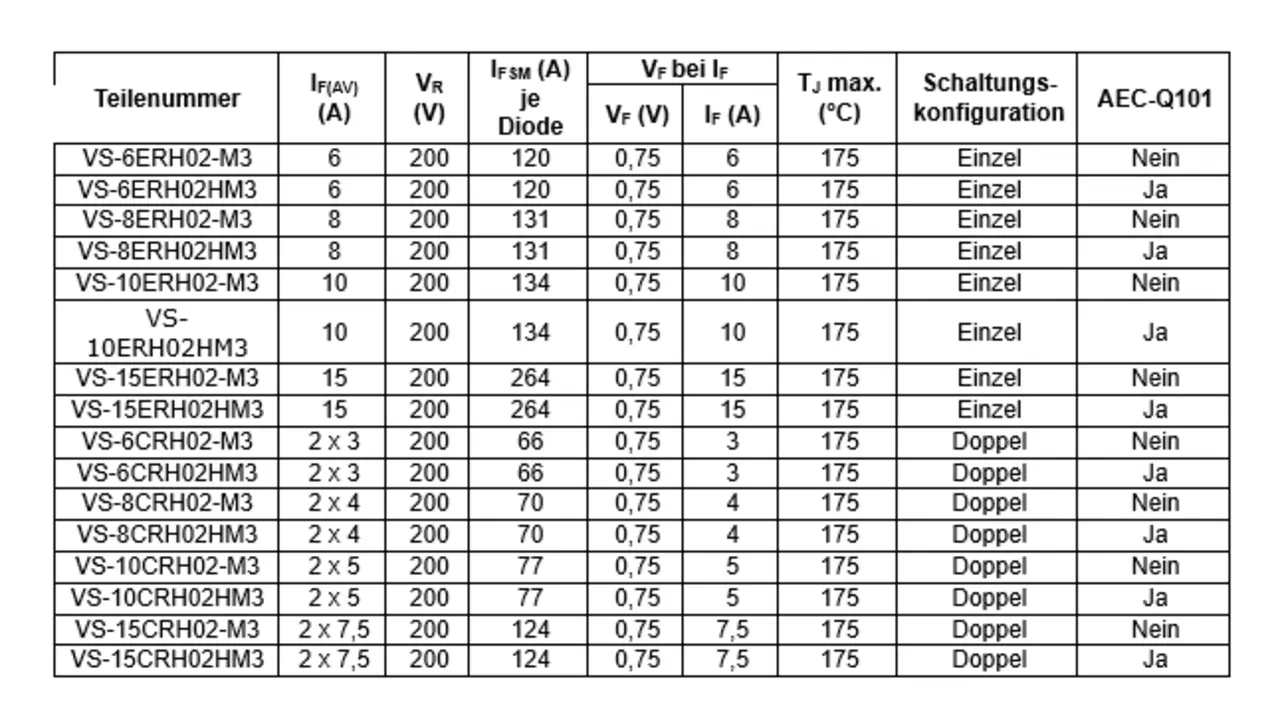

Vishay Intertechnology hat 16 ultraschnelle Gleichrichter der Baureihe FRED Pt im neuen flachen DFN6546A-Gehäuse mit benetzbaren Flanken vorgestellt. Die 200-V-Bauelemente bieten platzsparende und hocheffiziente Lösungen für kommerzielle, industrielle und Automotive-Anwendungen mit Nennströmen von 6 bis 15 A und sind in kommerziellen sowie AEC-Q101-qualifizierten Automotive-Versionen erhältlich.
Das DFN6546A Gehäuse ist die neueste Bauform in der »Power DFN«-Gehäuse-Familie von Vishay. Bei einer Bauhöhe von nur 0,88 mm beansprucht es eine Montagefläche von nur 6,5 mm x 4,6 mm mit entsprechend geringem Platzbedarf auf der Platine. Möglich wird das durch das optimierte Gehäusedesign mit maximaler Kühlfläche. Verglichen mit den 200-V-Bauelementen im SMPC-Gehäuse (TO-277A) mit gleicher Montagefläche bieten die Gleichrichter im DFN6546A Gehäuse eine 50 % höhere Strombelastbarkeit bei einer 10% geringeren Gehäusehöhe.
Die Bauelemente in Einzel- und Doppel-Konfiguration sind konzipiert für Hochfrequenzumrichter, DC/DC-Wandler, als Freilaufdioden sowie für den Schutz bei Lastabwurf, für die Begrenzung von Spannungsspitzen und -steilheiten durch Klemm- und Snubber-Schaltungen, für den Verpolungsschutz in Reihen- und Parallelschaltung und für die LED-Hintergrundbeleuchtung. Typische Zielanwendungen im Automotive-Bereich sind u. a. Motorsteuerungen (ECU), LED-Beleuchtungssysteme, Fahrerassistenzsysteme (ADAS), Lidar- und Kamerasysteme sowie 48-V-Bordnetze, Ladevorrichtungen und Batteriemanagementsysteme (BMS) in rein- und hybridelektrischen Fahrzeugen (EV/HEV). Darüber hinaus bieten die Gleichrichter ausgezeichnete Eigenschaften für den Einsatz in der industriellen Automations- und Werkzeugtechnik, im Energy Harvesting, in der Unterhaltungs- und Haushaltsgeräteelektronik sowie in der Computer-, Telekommunikations- und Medizintechnik.
Für diese Anwendungen bieten die Bauelemente einen niedrigen Sperrstrom und können in einem Temperaturbereich von -55 bis 175 °C betrieben werden. Ihre niedrige Flussspannung von 0,75 V reduziert in Kombination mit einer geringen Sperrerholzeit (trr) und -ladung (Qrr) die Verlustleistung und erhöht dadurch den Wirkungsgrad. Die benetzbaren Flanken des DFN6546A-Gehäuses ermöglichen die Automatisierte Optische Inspektion (AOI) und machen eine Röntgeninspektion überflüssig. Die optimal für die automatische Bestückung geeigneten Gleichrichter bieten eine Feuchteempfindlichkeitsstufe (MSL) nach J-STD-020 von 1 und einen LF-Spitzenwert von 260 °C. Die mattverzinnten Anschlüsse der RoHS-konformen und halogenfreien Bauelemente erfüllen die Anforderungen der Whisker-Prüfung Class 2 nach JESD 201.
