140-V-Operationsverstärker mit niedrigem Eingangsstrom

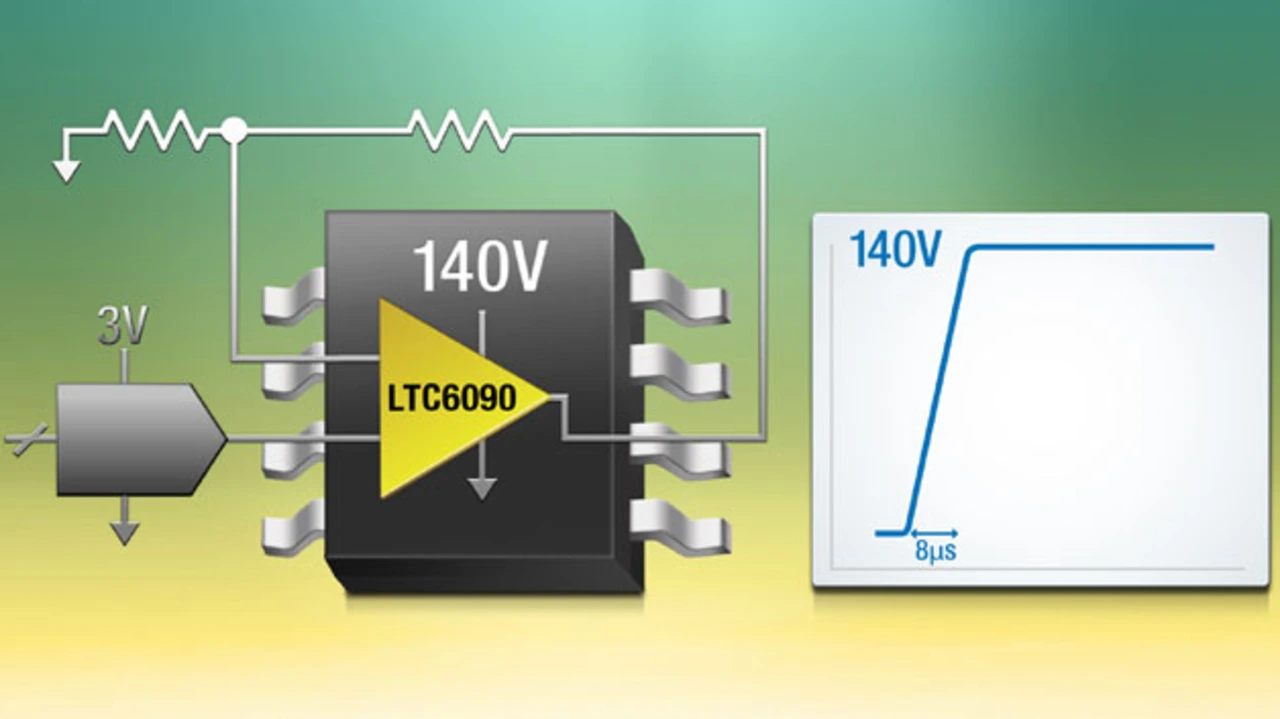

Mit dem LTC6090 bringt Linear Technology einen neuen Operationsverstärker mit einem Versorgungsspannungsbereich von ± 4,75 V bis ±70 V auf den Markt.
Der Eingangsstrom dieses Rail-to-Rail-Verstärkers liegt typisch bei 3 pA und maximal bei 50 pA. Die Offset-Spannung beträgt maximal 1,6 mV.
Bei niedrigen Frequenzen zwischen 0,1 Hz und 10 Hz gibt Linear Technology eine Rauschspannung von 3,5 µVpp an. Das Verstärkungs-Bandbreite-Produkt liegt bei 10 MHz und die Rauschdichte bei 11 nv/Hz0,5. Am Ausgang beträgt die typische Stromstärke ±10 mA. ,
Den LTC6090 gibt es wahlweise mit 8 Pins in einem SO-Gehäuse oder mit 16 Pins in einem TSSOP-Gehäuse. Bei beiden Varianten ist ein »Thermal Flag Pin« (TFLAG) vorhanden, über den der Baustein ein Signal gibt, wenn die Temperatur 145 °C übersteigt.
Der LTC6090 eignet sich u.a. für den Einsatz in Messgeräten, für Spannungsregler oder Piezotreiber. Es gibt in für die 3 verschiedenen Temperaturbereiche 0°C bis 70°C, -40°C bis 85°C und -40°C bis 125°C.
