Nicht-invasive Signalabnahme mit LDR

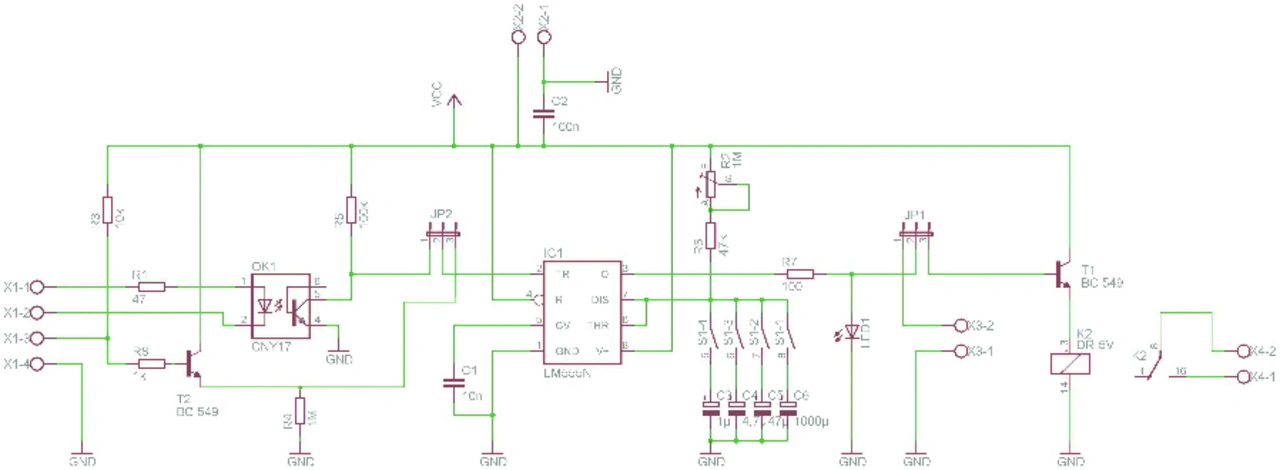

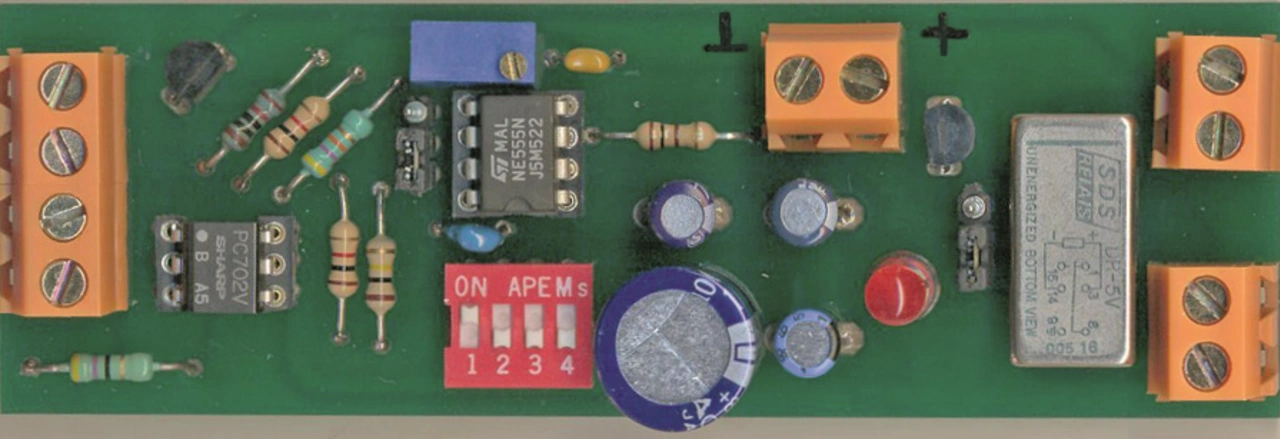

Den Fotowiderstand klebt man einfach mit Isolierband und hinterlegtem schwarzen Schaumstoff oder Pappe auf das Display (Bild 7). Im Normalzustand ist das Display aus oder dunkel, und wenn ein Anruf eingeht, wird es hell, sodass der Wert des Fotowiderstands schlagartig sinkt. Der Fotowiderstand schaltet einen npn-Transistor (z. B. BC549), der das Signal invertiert, womit ein Anruf wieder einen positiven Impuls (Vout) generiert, der die Timer-Schaltung triggern kann. Demnach ist für die Timerschaltung lediglich der Optokoppler mit seiner Widerstandsbeschaltung gegen einen Fotowiderstand plus einem Transistor und zwei Widerständen auszutauschen, wie es in Bild 8 gezeigt ist. In der Schaltung ist die verwendete Eingangsschaltung (Optokoppler, Fotowiderstand) und Ausgangsschaltung (LED, Relais, HLR) mit Jumpern einstellbar (Bild 9).
