Starke Gespanne: SBCs mit Display

5. Oktober 2009, 14:47 Uhr | Manne Kreuzer, Markt&Technik

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Starke Gespanne: SBCs mit Display

Alle Schnittstellen sind vollständig in die vorinstallierte Software integriert und können direkt aus Java heraus angesprochen werden. EUI/57V eignet sich zur Integration in Gerätefrontplatten für Anwendungen auf dem Sektor der erneuerbaren Energien. Da hier häufig Langzeitdaten aufgezeichnet werden müssen und ein sicherer Fernwartungszugang unumgänglich ist, können durch integrierte Datenlogger-, Teleservice- Router- und IP-Modem-Funktionen des EUI/57V diverse separate Baugruppen eingespart werden. Dadurch ergeben sich für den Systemintegrator deutliche Kosteneinsparungen und eine erheblich einfachere Infrastruktur.

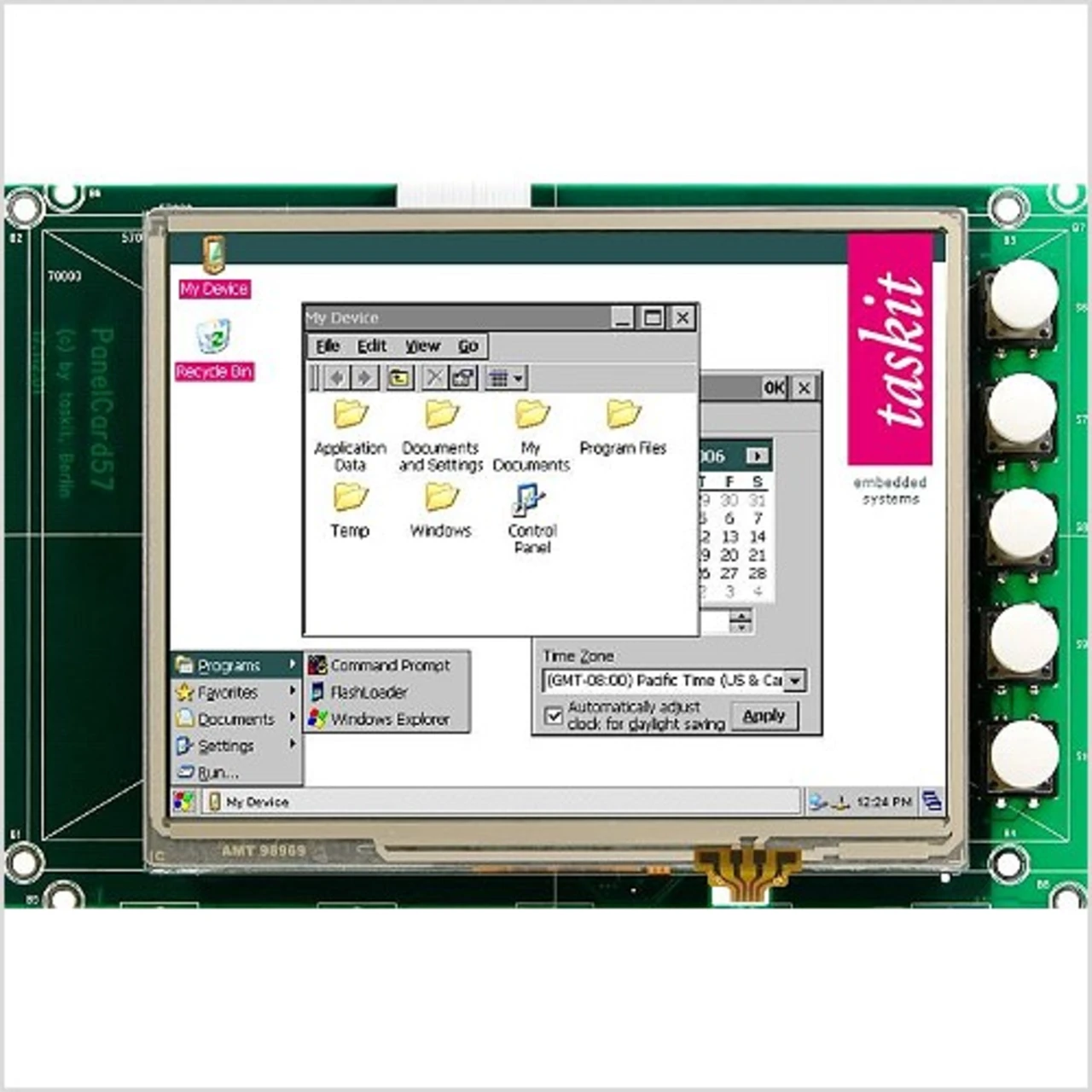

Gleich doppelte Verstärkung für seine »Panel-Card«-Produktfamilie hat die Firma taskit angekündigt. Die beiden neuen ARM9-CPU-Module »Panel-Card 57« und »Panel-Card 70« zeichnen sich unter anderem durch das integrierte TFT-Display aus. CPU-Modul und Display sind fast gleich groß und im Sandwichformat miteinander verbunden. Neben dem 3,5-Zoll-TFT-Display stehen damit auch Versionen mit 5,7- und 7-Zoll-TFT-Display zur Verfügung. Über die fünf Tasten und das Touchscreen sind die Panel-Cards beispielsweise als Anzeige- und Bedieneinheit einsetzbar. Die Panel-Cards wurden auf Basis des Microcontrollers Atmel AT91SAM9261 entwickelt. Der Strom sparende ARM926EJ-S-Prozessor arbeitet mit 200 MHz, und durch seine geringe Leistungsaufnahme eignet er sich auch für mobile Geräte. Der Anschluss der Panel-Cards erfolgt über zwei 40-polige Buchsenleisten, auf der eigene Implementierungen realisiert werden können.

Zu den unterstützten Schnittstellen und Peripheriegeräten gehören 10/100-MBit/s-Ethernet, 4 x USART, USB 2.0 Full Speed (2 x Host und 1 x Device), 2 x SPI, TWI (I2C-kompatibel), SSC, SD/MMCCard Slot sowie bis zu 40 digitale I/O-Ports. Bei der »Panel-Card 57« betragen die Platinenabmaße 164 x 112 mm, bei der Panel-Card 70 sind es 170,2 x 125 mm. Linux ist als Betriebssystem bereits vorinstalliert, alternativ kann auch Windows Embedded CE eingesetzt werden.
