Verbesserte Leistungskennwerte

16. Oktober 2015, 10:53 Uhr | Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 4

Allround-Talent für Solar- und Industrie-Applikationen

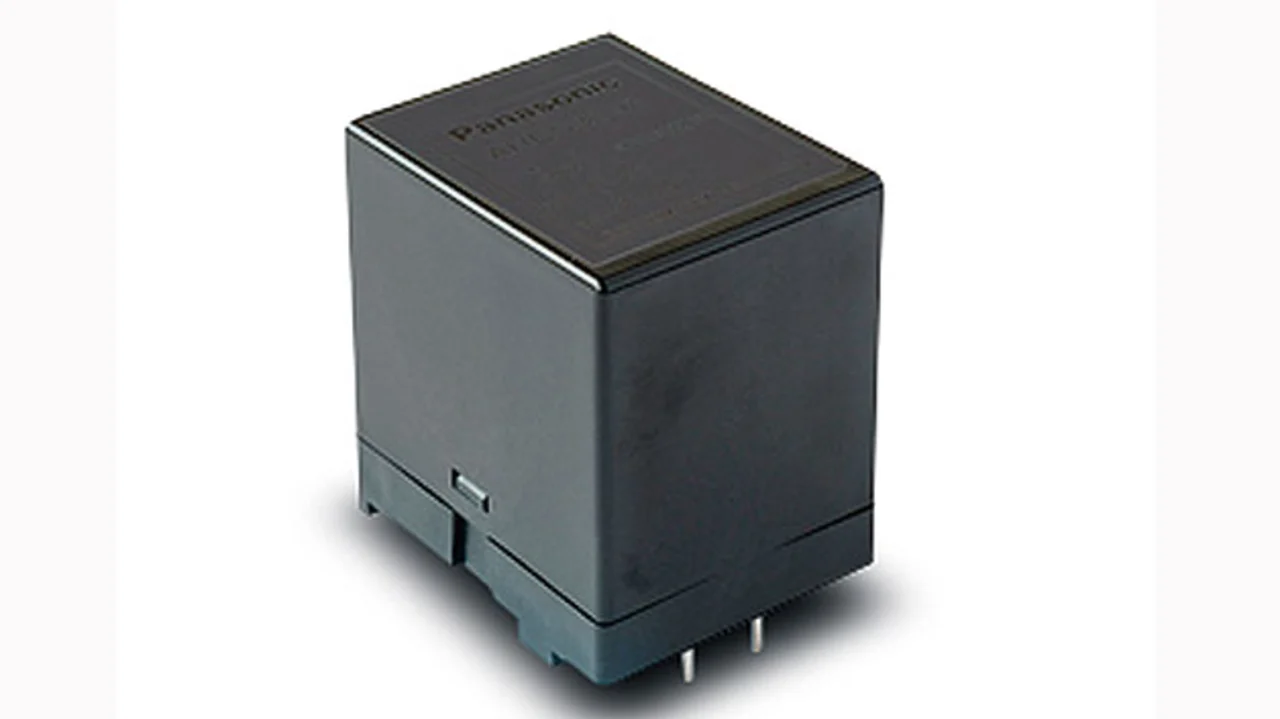

Viele Einsatzfälle in der Industrie benötigen Schaltrelais, die bei Netzspannung deutlich mehr als nur 16 A ein- und abschalten können. Eigens dafür hat Panasonic Electric Works mit dem HE-S-Modell (Bild 5) ein neues Hochstromrelais entwickelt, das u.a. bei Solarwechselrichtern, Ladestationen oder bei Personenaufzügen für deutlich höhere Lasten ausgelegt ist. Bei sehr geringen Abmaßen ist es gelungen, zwei Schaltkontakte (2 Form A) für Leistungen bis 35 A bei 277 V Wechselspannung zu integrieren. Bei Bedarf kann auch ein Rückmeldekontakt implementiert werden, der ein Verschweißen der Hauptkontakte zuverlässig anzeigt. Mit einer Spulenhalteleistung von 170 mW ist eine große Energieeinsparung für ein monostabiles System möglich. Darüber hinaus gewährleistet die vorhandene Kontaktöffnung von mindestens 3 mm in vielen Applikationen eine sichere Trennung zum Netz. Eine weitere Besonderheit stellen die parallel angeordneten Last- und Spulenkontakte dar. Die Anbindung der Strompfade auf der Leiterplatte wird so um einiges erleichtert, und gängige Isolationsabstände können ohne zusätzliche Anpassung erreicht werden.
