Verbesserte Leistungskennwerte

16. Oktober 2015, 10:53 Uhr | Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 3

Dank Zwei-in-Eins-Klemme vielfältig einsetzbar

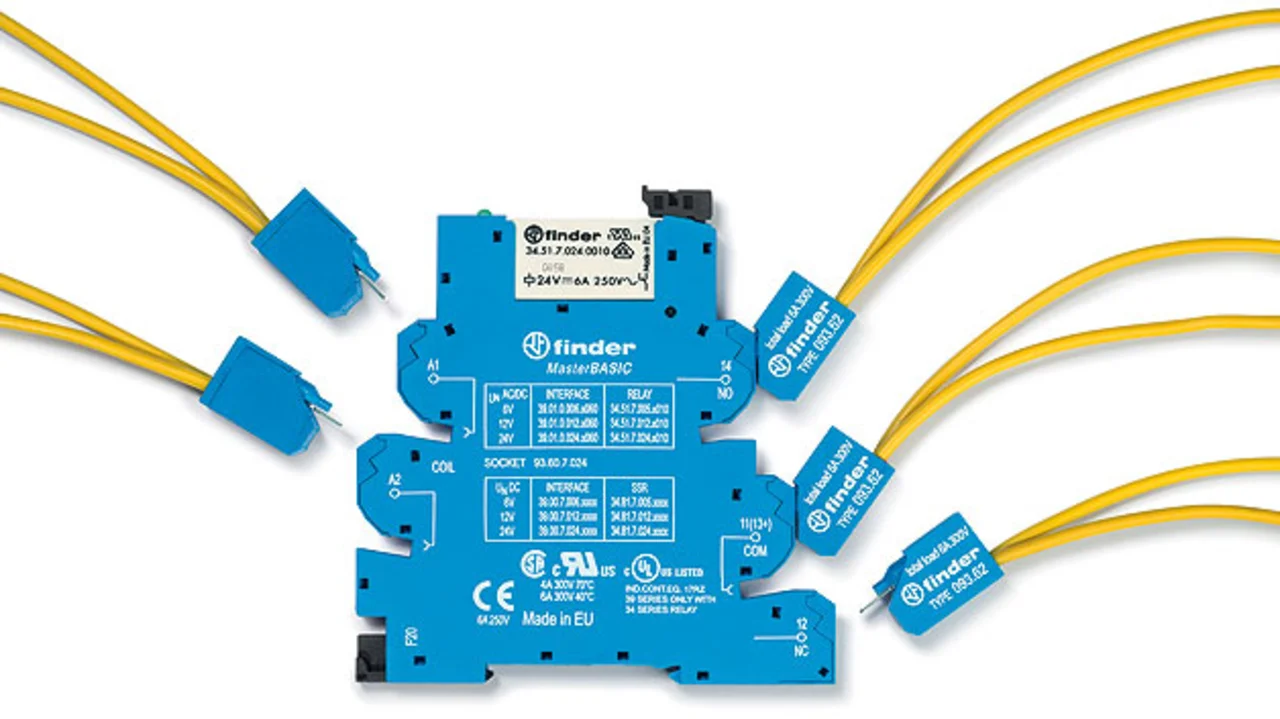

Mit einer Zwei-in-Eins-Klemme erweitert die Binder GmbH die direkten Anschlussmöglichkeiten von Sensoren und Aktoren an die ebenfalls neuen Koppelrelais der Serie 39 (Bild 4) mit Push-in-Klemmen. Die kleinen Doppelklemmen mit steckbaren Push-in-Anschlüssen sind für Anwendungen konzipiert, bei denen eine zweite Leitung einfach und schnell zu verdrahten ist. Die komfortabel einsetzbare Verbindungstechnik fügt sich konstruktiv nahtlos in das Design der 6,2 mm schmalen Koppelrelais ein. Diese bietet der Hersteller in sechs unterschiedlichen Versionen als Koppelrelais im Ein- oder Ausgang der SPS, zum Anschließen von Sensoren und Aktoren, ferner mit zusätzlichem Steckplatz für ein Sicherungsmodul sowie als MasterPlus-Version mit einem Multispannungseingang (24 bis 240 V AC/DC) oder als vollwertiges Zeitrelais mit acht Funktionen an. Mit der 39er-Serie jedenfalls hat das Unternehmen ein Koppelrelais-System entwickelt, das über seine ureigene Funktion, die SPS vor Spannungsspitzen aus dem Umfeld zu schützen, weitere Vorteile mit sich bringt: Weil die drei Leitungen eines Sensors im Eingang zur SPS beziehungsweise die Leitungen eines ausgangsseitigen Aktors direkt am jeweiligen Koppelrelais anschließbar sind, können zusätzliche Reihenklemmen wegfallen. Kammbrücken in unterschiedlichen Farben reduzieren den Verdrahtungsaufwand noch zusätzlich.
