Produkt-Konfigurator für Novastar-Schrankplattform

21. Juni 2017, 8:17 Uhr | Von Jürgen Brunner

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Modifikationen gleich mit berücksichtigen

Mit einfachen Schritten lässt sich der Standardschrank zu einem individuellen Elektronikschrank gestalten. Mit einem Klick auf den Modifikationsbereich in der grün unterlegten Leiste hat der Nutzer nun per Drag & Drop die Möglichkeit ca. 20 Sonderfarben für seinen Schrank auszuwählen, individuelle Ausbrüche in allen konfigurierten Verkleidungsteilen einzufügen sowie Textfelder für die Bedruckung zu positionieren und die Texteigenschaften (Schriftart, Schriftgröße etc.) festzulegen.

Neben individuellen Ausbrüchen sind auch vordefinierte Ausbrüche z. B. für bestimmte Lüfter in einer Bibliothek verfügbar. Auch diese Modifikationen werden sofort angezeigt. Über das Funktionsmenü kann der aktuelle Stand der Konfiguration jederzeit auch als 3D-Modell von allen Seiten betrachtet werden und einzelne Komponenten können ein- oder ausgeblendet werden.

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Automatisch 3D-CAD-Daten generieren

Ein weiteres sehr nützliches Feature für den Nutzer: Er kann direkt aus dem Konfigurator 2D- oder 3D-CAD-Daten des von ihm zusammengestellten Schrank-Modells generieren und in sein CAD-System übernehmen. Hier stehen über 30 native CAD-Formate sowie übliche Austauschformate wie STEP oder DXF zur Verfügung.

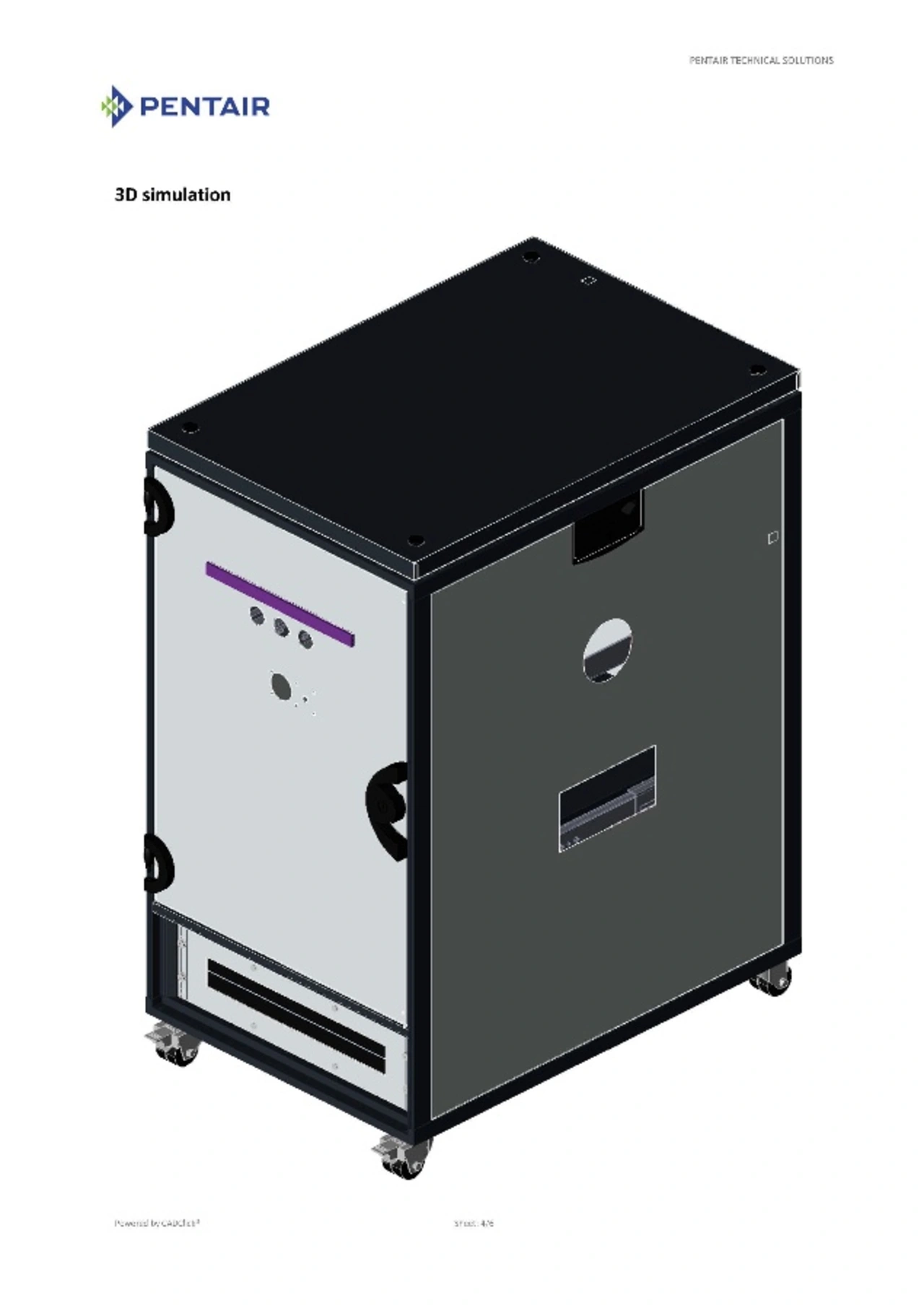

Darüber hinaus ist auch das Erstellen eines 3D-PDF-Datenblatts möglich, mit einer 3D-Vorschau des konfigurierten Schrankes inklusive Stückliste sowie separaten 2D-Ansichten für die mit Ausbrüchen versehenen Verkleidungsteile. Diese PDF-Datei ermöglicht auch die Betrachtung von alle Seiten und das Zoomen des Schrank-Modells sowie das Ein- und Ausblenden einzelner Komponenten. Durch diese Möglichkeiten wird die Arbeit der Konstrukteure und Entwickler wesentlich einfacher und komfortabler.

Erst registrieren, dann Angebot und Bestellung auslösen

Hat man sich als Nutzer registriert, bleibt die Konfiguration im Nutzerprofil erhalten und kann jederzeit wieder- oder weiterverwendet werden. Über den Menüpunkt »CAD erzeugen und Konfiguration abschließen« wird die Konfiguration abgespeichert und damit automatisch in den Warenkorb bei »schroff.pentair.com« übertragen. Der sich anschießende Anfrage- und Bestellprozess entspricht exakt dem für Standardprodukte.
