Modellbasierte Software-Entwicklung nach ISO 26262

Auf der sicheren Seite

13. Oktober 2009, 10:24 Uhr |

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 3

Auf der sicheren Seite

Software Unit Testing

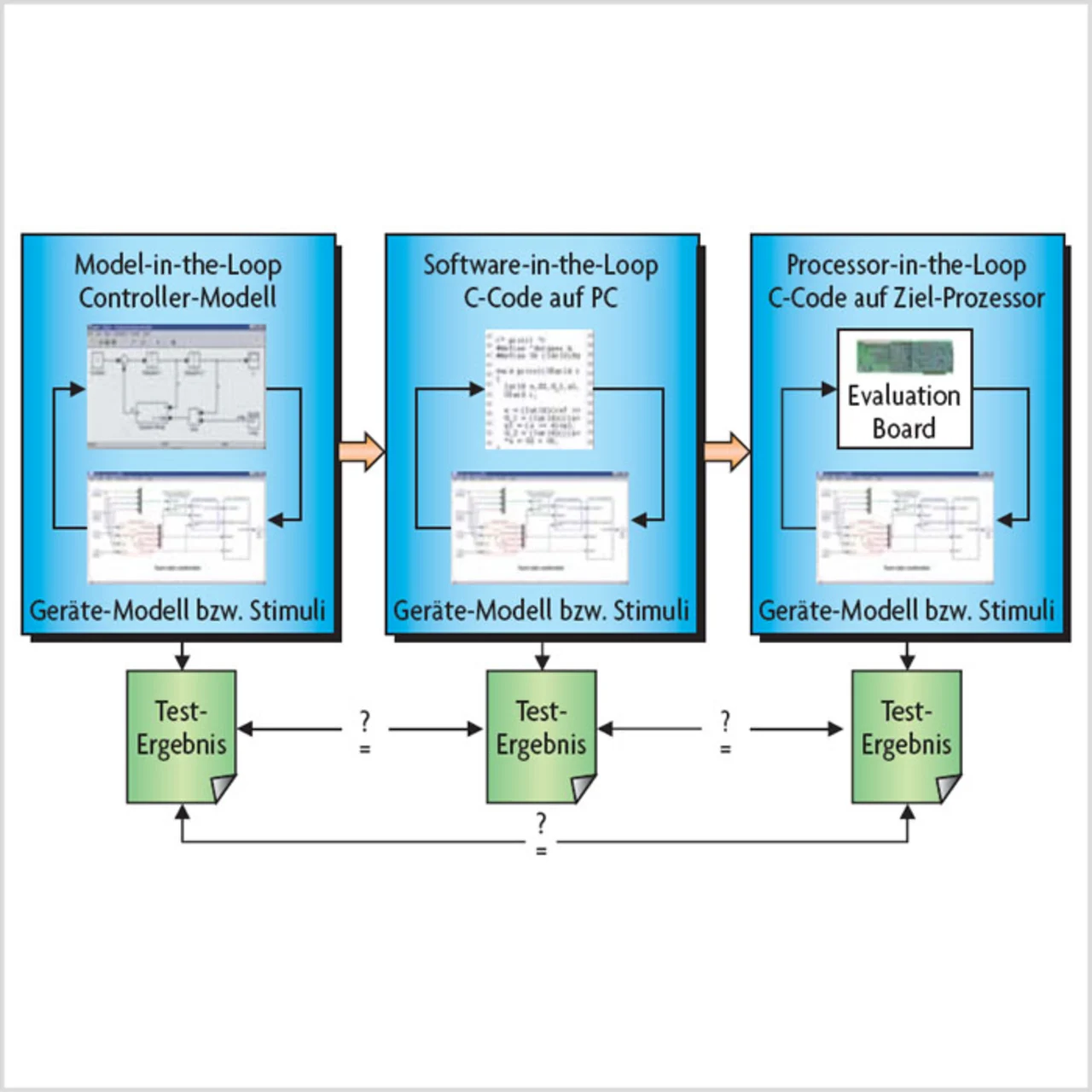

Generell bilden die Simulationsmöglichkeiten im Umfeld der modellbasierten Software-Entwicklung auch zum Testen eine geeignete Plattform. TargetLink unterstützt die von der ISO 26262 als geeignet angesehenen Testlevel Model-in-the-Loop (MiL), Software-in-the-Loop (SiL) und Processor-in-the-Loop (PiL). PiL-Tests sind auch geeignet, um im Rahmen des Software-Unit-Tests geforderte Ressourcen-Bedarfsnachweise wie Laufzeitmessungen zu erbringen, da in diesem Modus der Target Compiler und die Target Hardware im Spiel sind (Bild 3).

Jobangebote+ passend zum Thema

Regional Key Account (m/w/d) für Elektronische Bauteile

KOA Europe GmbH, Dägeling

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Um nachzuweisen, dass die Software-Units den Software-Unit-Spezifikationen entsprechen und keine unerwünschten Funktionen enthalten, sind sowohl funktionale als auch strukturelle Tests durchzuführen. Darüber hinaus empfiehlt ISO 26262 für alle ASILs die Durchführung von Back-to-Back-Tests zwischen Simulations-Modell und automatisch erzeugtem Code.

Externe Testwerkzeuge, welche die Ableitung von Testvektoren aus den Anforderungen, die Ausführung von Tests in den oben angeführten Simulationsmodi MiL, SiL, PiL sowie die Auswertung und Dokumentation der Testergebnisse unterstützen, stehen dem Simulink/TargetLink-Anwender zur Verfügung [10, 11]. Auch für den Nachweis der für die unterschiedlichen ASIL geforderten strukturellen Abdeckung auf Modell- und Code-Ebene gibt es entsprechende Werkzeugunterstützung [12, 13, 14, 15].

Software-Integration und -Test

Bei der modellbasierten Entwicklung erfolgt die Software-Integration durch die Integration der Komponenten-Modelle auf Modellebene. Hierzu wird das im Software-Architektur-Design erstellte Software-Architektur-Modell verwendet. Aus diesem Integrations-Modell kann Code für die Verschaltung der einzelnen Komponenten-Modelle erzeugt werden. Der in der Software-Unit-Testphase bereits abgesicherte Code für die einzelnen Komponenten-Modelle muss hingegen nicht neu erzeugt werden.
