Visualisierungs-Lösung »mapp View« auf Web-Basis

28. Oktober 2015, 18:22 Uhr | Andreas Knoll

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 3

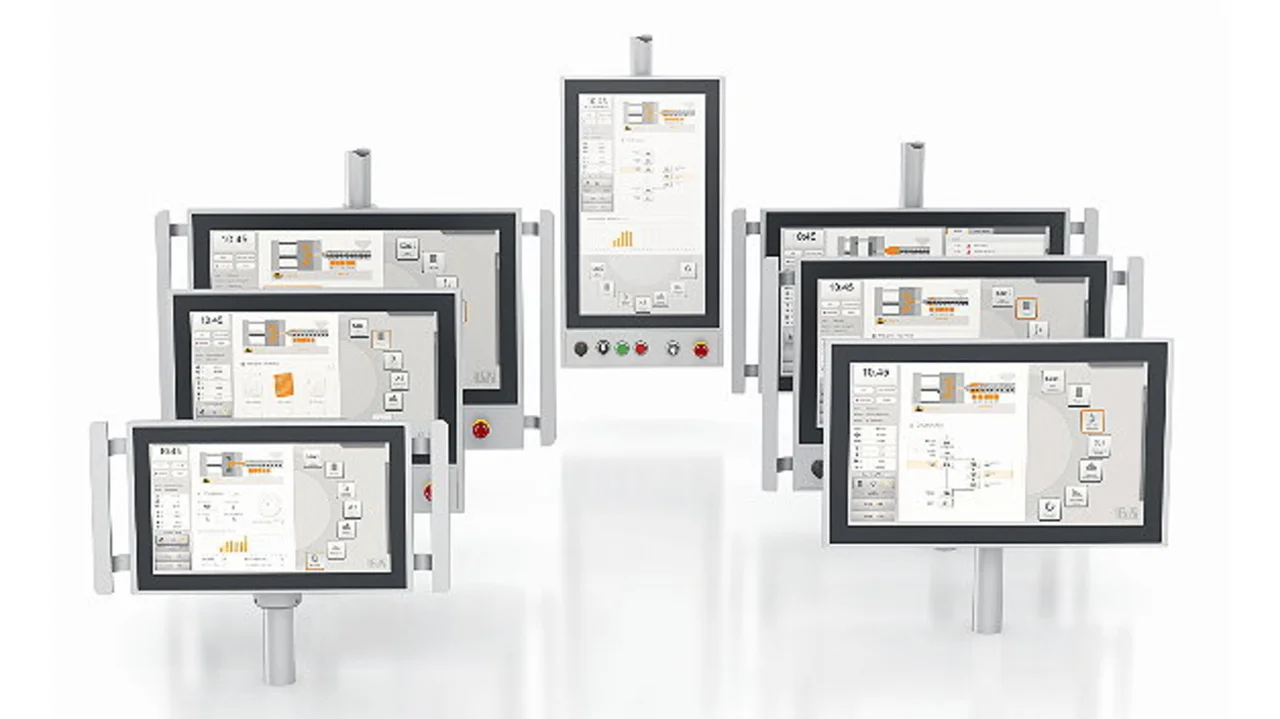

Flexible Tragarm-Bediengeräte

Darüber hinaus stellt B&R eine neue Generation von Tragarm-Bediengeräten vor. Die rundum geschlossenen Geräte der Serie »Automation Panel 5000« stehen in zahlreichen Varianten zur Verfügung und entsprechen der Schutzart IP65. Montieren lassen sich die Tragarm-Panels wahlweise mit Tragarmabgang nach oben oder unten; eine Änderung ist auch an Ort und Stelle möglich. Verkabelt werden sie mit kostengünstigen Standardkabeln durch den Tragarm; weil alle Elemente leicht zugänglich sind, ist dies auch bei montierten Panels möglich. Wenn B&Rs Übertragungstechnik »Smart Display Link 3« eingesetzt wird, beträgt die maximal überbrückbare Distanz zwischen PC und Panel 100 m.

Die Tragarmgeräte sind auch mit Tastern, Wahl- und Schlüsselschalter sowie einem integrierten Not-Aus erhältlich. Mit einem integrierten RFID-Reader lassen sich vom Service-Ingenieur bis zum Anlagenbediener individuelle Berechtigungsstufen vergeben. Um die Bedienung auf die jeweilige Maschine abzustimmen, können Tasten und Schalter kundenspezifisch gefertigt und angeordnet werden. Mit einem speziellen Modul lassen sich Tasten noch an Ort und Stelle individuell ergänzen.

Die Serie »Automation Panel 5000« umfasst Multitouch-Widescreen-Panels mit Diagonalen von 15,6 bis 24 Zoll und Auflösungen von HD-Ready bis Full-HD. Ebenfalls erhältlich ist eine 21,5-Zoll-Variante im Hochformat. Zu haben sind auch Gerätevarianten im 4:3-Seitenverhältnis mit analog-resistivem Touchscreen. Jedes »Automation Panel 5000« lässt sich wahlweise als abgesetztes Terminal einsetzen oder zu einem vollwertigen Panel-PC mit Quadcore-Leistung ausbauen.
