Level-Überwachung leicht gemacht #####
Fortsetzung des Artikels von Teil 1
Anwendungen im kritischen Umfeld
Aufgrund der Möglichkeit des hygiene-gerechten Einbaus und des IP67-entsprechenden Edelstahlgehäuses inklusive Schraubdeckel mit Griffmulden und O-Ringabdichtung lässt sich das Messgerät selbst unter rauen Bedingungen, wie sie beispielsweise in der Lebensmittelindustrie üblich sind, einsetzen. Muss der Messstab zum Einbauort hin isoliert werden, was zum Beispiel durch Schaumbildung bedingt sein kann, ist eine Beschichtung des Messstabs mit Teflon möglich. Verhindern zudem die baulichen Verhältnisse einen geraden Einbau des Messstabs, kann dieser mit einem Biegeradius von ≥10 cm bis zu 90° abgewinkelt werden. Dies ist beispielsweise erforderlich, wenn nur ein Einbau von der Seite möglich ist. Darüber hinaus können hohe Umgebungstemperaturen am Mess-Ort, erforderliche Reinigungsmaßnahmen durch starkes Strahlwasser oder Hochdruckreiniger durch eine getrennte Ausführung geräte-verträglich abgedeckt werden. Dazu wird der Messstab mittels Leergehäuse am Mess-Ort eingebaut und über ein bis zu 5 m langes Kabel mit der Verstärker-Elektronik in einem externen Gehäuse verbunden. Dieses kann dann an einem weniger exponierten Ort montiert werden.
Eine Füllstandmessung ist beispielsweise bei der Verarbeitung von Milch zu zähfließenden Produkten wie Sahne, Yoghurt, Buttermilch oder Quark unumgänglich, da diese beispielsweise im Verarbeitungsprozess eine Reihe von Zwischenlagerungen in entsprechenden Behältern – mal drucklos, mal druckbeaufschlagt mit maximal 16 bar – erfordert. Auch vor einer Umfüllung in Kleinverpackungen per Abfüllmaschine ist ein Lagertank zur kontinuierlichen Bevorratung und damit zur gleichmäßigen Dosierung von Vorteil. Beim Messen derartiger Füllstände ermöglicht das analoge Ausgangssignal des LSP 05x neben der Grenzstand-Erfassung eine präzise Nachdosierung mittels einer angepassten Regelstrecke.
Nachfolgend drei Einsatzbeispiele:
Eine besondere Herausforderung an die Füllstandmessgeräte stellt in einem konkreten Fall die Herstellung von Schokoladen-Mousse dar, da ein liegender Trommelbehälter nur den seitlichen Einbau des Messstabs erlaubt. Zudem ist es unerlässlich, den Füllstand stets konstant zu halten, weil die nachgeschaltete Dosieranlage mit einer immer gleichmäßigen Menge versorgt werden muss. Aus diesem Grund wurde der Messstab um 45° abgewinkelt und der waagrechte Schenkel mit Teflon beschichtet. Der abgewinkelte Schenkel dient der Erfassung des Füllstands. Aus der Positionierung des abgewinkelten Schenkels im mittleren Drittel des Behälters resultiert zudem ein annähernd linearer Signalausgang.
Zur Verarbeitung flüssiger und zähflüssiger Substanzen in der verfahrenstechnischen Industrie wurde der Füllstandmesser in einem anderen Fall in einen liegenden Rundbehälter eingebaut, der als Vorratsbehälter zur Abfüllung hochviskoser Ölen in Kleingebinden dient. Auch hier wurde der Messstab nach 15 cm um 45° abgewinkelt, um eine hochauflösende Messung zu erhalten. Durch die Montage an der Stirnseite ist ein einfacher Zugang zum Messkopf und den darin befindlichen Bedienelementen gegeben. Der wiederholgenaue Messwert ermöglicht eine präzise Regelung des Füllstands und unterstützt damit die gleichmäßige Dosierung der Füllmenge im Kleingebinde.

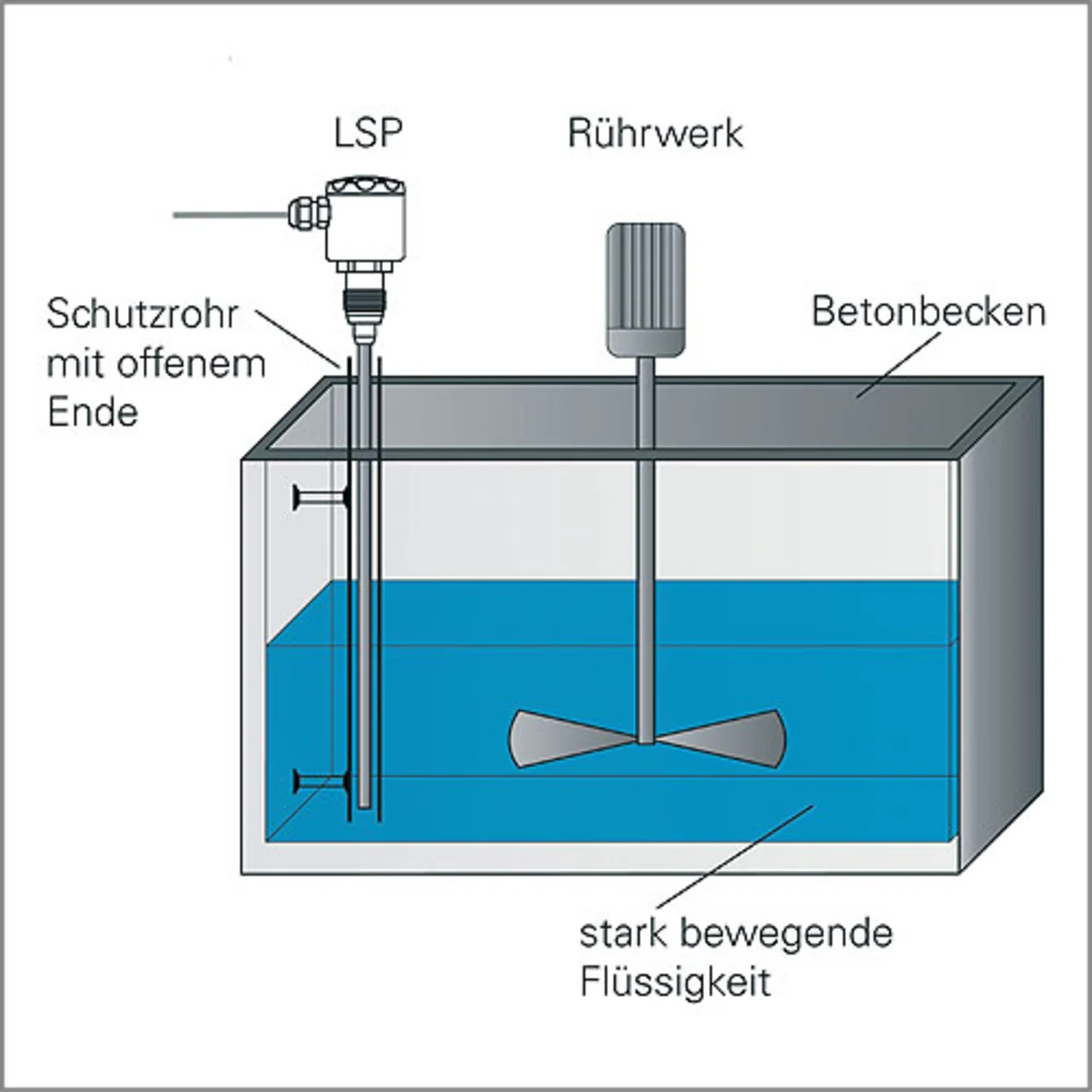

Auch das Messen in Behältern mit bewegter Flüssigkeit ist eine besondere Herausforderung an die Füllstanderfassung. Um den Füllstand einer sich stark bewegenden Flüssigkeit in einem Becken aus Beton hochgenau zu erfassen, wurde der Messstab mittig in ein Edelstahlrohr mit einem Innendurchmesser von 30 mm eingebracht. Die vorgenommene Funktionsprüfung ergab ein einwandfreies Mess-Ergebnis. im
