Verifikation, Design-in und Zulassung
Kenngrößen am Schaltnetzteil
7. Oktober 2019, 14:23 Uhr |
Von Heidrun Seelen (Vertriebsleitung) und Frank Cubasch (Geschäftsführer), beide bei Magic Power
Diesen Artikel anhören
Fortsetzung des Artikels von Teil 2
Messungen der Eingangsleistung in der Praxis

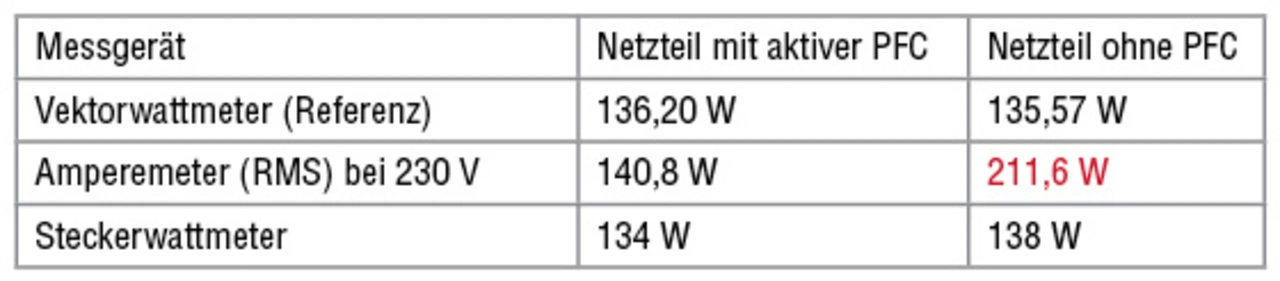

Tabelle 2 (S. 28 oben) zeigt die Messergebnisse von verschiedenen Messinstrumenten an einem Netzteil mit PFC und einem Netzteil ohne PFC.
Bei Netzteilen mit PFC ist die Messung der Eingangsleistung noch mit überschaubarem Aufwand und relativ genau möglich. Bei einem Schaltnetzteil ohne PFC führt die Nutzung eines RMS-Amperemeters jedoch zu verfälschten Werten.
Die Messung wird bei 110 V AC nicht einfacher, da hier naturgemäß höhere Ströme zum Tragen kommen.
Im Betrieb unter Last befindet sich der Wandler im kontinuierlichen Betrieb, das heißt man kann davon ausgehen, dass keine Lücken in der Stromaufnahme zu sehen sind.
