Intersil: Mehrphasen-PWM-Controller

Stromversorgung für komplexe Halbleiter

24. Dezember 2016, 10:03 Uhr | Iris Stroh

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Komplettlösung vereinfacht das Design

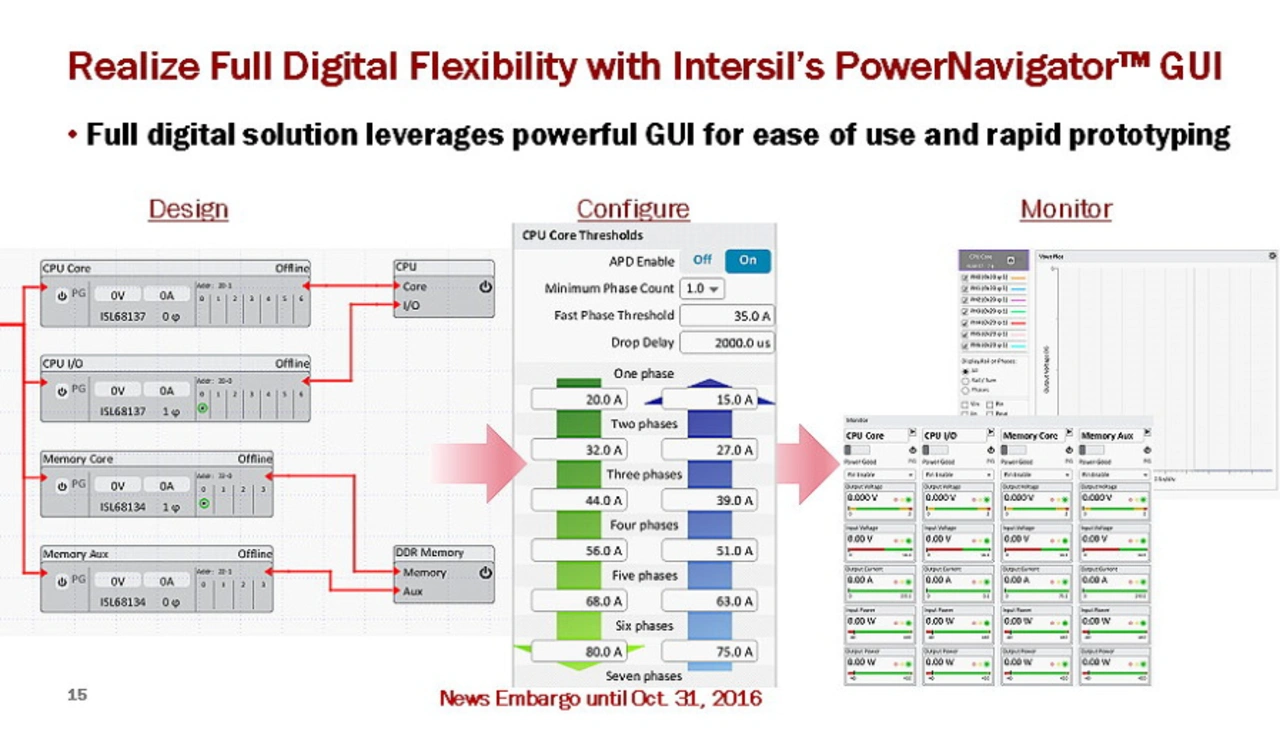

Dunlap: »Unsere Mehrphasen-Controller und Leistungsstufe machen das Design einer Stromversorgung sehr einfach, es sind nur noch Widerstände notwendig, der Rest wird in Software gemacht.« Dazu können die Entwickler auf das benutzerfreundliche GUI Software-Tool PowerNavigator zurückgreifen. Es verbindet sich mit den von Intersil angebotenen Entwicklungsboards (ISL68134: 2+2 und ISL68137: 7+0/6+1) über den PMBus und AVSBus und ermöglicht das Einrichten und Regeln aller Parameter sowie eine optimale Energieeffizienz mittels präziser Stromschwellenwerte für das Hinzufügen/Entfernen von Phasen sowie die Feineinstellung des Regelkreises. PowerNavigator erübrigt Nacharbeiten auf der Leiterplatte sobald Designs fertiggestellt wurden. Sofortige Änderungen für mehr Stabilität und Optimierung lassen sich durchführen. Die Endkonfiguration wird einfach in einem nichtflüchtigen Speicher hinterlegt.

Die digitalen Mehrphasen-Controller ISL681xx und ISL691xx sowie die intelligente Leistungsstufe ISL99227 sind verfügbar. Der ISL99227 wird im 5 mm x 5 mm, 32-poligen QFN-Gehäuse zum Preis von 5,21 Dollar (ab 1000 Stück) ausgeliefert. Entwicklungsboards sind ebenfalls erhältlich und helfen bei der Skalierung der Stromversorgung sowie bei der Auswahl der Vernetzungsanforderungen, was die Entwicklung und das Prototyping beschleunigt.
