Miniatur-SIP-Reed-Relais mit 5 kV Isolationsspannung

4. Februar 2024, 11:00 Uhr | Markus Kien

Bei den neuen Bauteilen von Pickering Electronics handelt es sich um die mit Abstand kleinsten SIP-Hochspannungs-Reed-Relais auf dem Markt mit einer Belastbarkeit von 5 kV. Der Platzbedarf konnte auf ein Sechstel der Leiterplattenfläche des Vorgängermodells reduziert werden.

▶ Diesen Artikel anhören

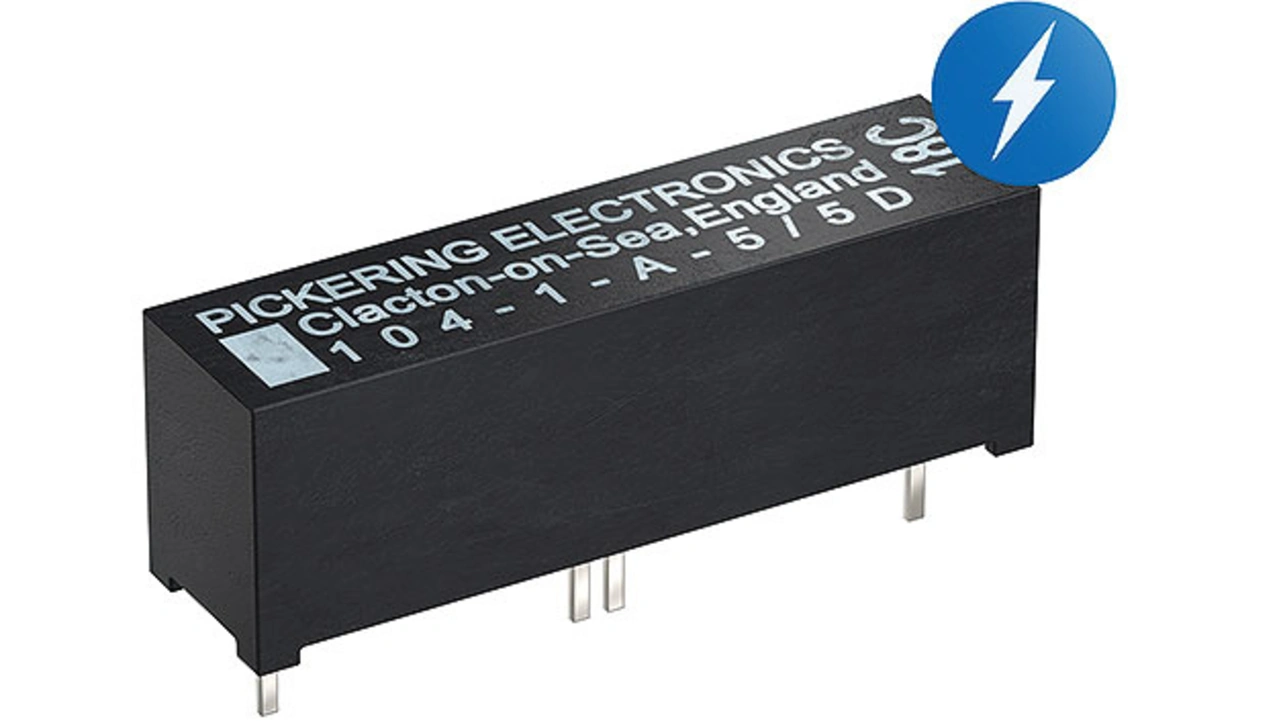

Pickering Electronics, ein Unternehmen für Reed-Relais, das seit mehr als 50 Jahren Vorreiter bei Miniaturisierung und hoher Leistung ist, hat seine Single-in-Line-Reed-Relaisfamilie der Serie 104 um eine Version mit 5 kV Isolationspannung und einer Schaltspannung von bis zu 1,5 kV erweitert. Um eine 5-kV-Isolation zu erreichen, war bisher ein größeres Nicht-SIP-Relaisgehäuse (Single In-Line Package) erforderlich. Vier der neuen 104-5D-Bauteile passen selbst bei ausreichendem Freiraum zwischen benachbarten Teilen auf die gleiche Leiterplattenfläche, die ein einzelnes größeres Modell benötigt.

Kevin Mallett, technischer Spezialist bei Pickering Electronics: »Dies ist das erste Miniatur-SIP-Reed-Relais mit einer Isolationsspannung von bis zu 5 kV und einer Schaltspannung von bis zu 1,5 kV. Es ist daher besonders geeignet, wenn ein kompaktes Design wichtig ist, da die Bauteile in einem Raster von nur 6,35 mm bestückt werden können. Trotz seiner geringen Abmessungen behält das Relais seine zuverlässige Leistung bei und stellt sicher, dass Hochspannungsschalt- oder Steuervorgänge effektiv und sicher durchgeführt werden können.«

Die Reed-Relais der Serie 104 eignen sich ideal für Mixed-Signal-Halbleitertester, Kabeltests, Überwachung der Photovoltaik-Effizienz, Tests von Elektrofahrzeugen und Ladepunkten, Bergbaugasanalyse, Medizintechnik, In-Circuit-Testgeräte, Hochspannungsinstrumente und vieles mehr. 5-kV-Reed-Relais sind in 1 Form A (SPST-Schließer) und mit 5-, 12- oder 24-V-Spulen mit optionaler interner Schutzdiode erhältlich. Für erweiterte Betriebstemperaturbereiche sind die Versionen 104HT für den Betrieb von -40 °C bis +125 °C ausgelegt, zudem sind kundenspezifische Versionen für bis zu +150 °C erhältlich.

Weitere Informationen finden Sie unter:
https://www.pickeringrelay.com/reed-relays/high-voltage
