DMA-Controller für die Peripherie
Die Leistungsfähigkeit eines Systems hängt nicht nur von der Taktfrequenz der CPU ab. Eine enge Integration von Prozessorkern und Peripherie sowie DMA-Fähigkeit (Direct Memory Access) sind wichtig, um die Gesamtleistung eines System zu erhöhen, besonders wenn Hochgeschwindigkeits-Peripheriegeräte Daten an die Außenwelt senden oder empfangen.
Eine 32-bit-Prozessor-Architektur umgeben von 8-bit-Peripheriemodulen hätte eine schlechte dynamische Leistung und einen begrenzten Durchsatz. Anstatt 8- oder 16-bit-Peripheriemodule wiederzuverwenden, baut die SAM7S-Familie auf leistungsfähigen Peripheriemodulen aus Atmels SoC-IP-Bibliothek auf, die sowohl für den ARM7TDMI als auch für den ARM926EJ-S verwendet wurden. Dies gewährleistet eine gemeinsame Programmierschnittstelle, die eine Migration von einem Kern auf einen anderen vereinfacht. Peripheriemodule wie SPI oder synchrone UARTs können dadurch einen Datendurchsatz erreichen, wie er bei solch kostengünstigen Peripherieschnittstellen bisher nicht möglich gewesen war (bis 55 Mbit/s).
Aufgrund der Echtzeit-Bedingungen bei hohen Geschwindigkeiten kann die CPU den Datenfluss in das und aus dem System nicht direkt verwalten. Eine Art von DMA-Controller wird benötigt, damit ein Hochgeschwindigkeitsdatentransfer aufrechterhalten werden und die CPU gleichzeitig andere Systemaufgaben wahrnehmen kann. Aber ein kompletter DMA-Controller auf einem Chip mit begrenzter RAM-Größe und ohne externe Busschnittstelle würde die Komplexität der Programmierung nur erhöhen.
Der AT91SAM7S umfasst daher einen „Peripheral DMA-Controller“ (PDC), der für 32-bit-Embedded-Mikrocontroller maßgeschneidert wurde. Nur automatische Transfers von der Peripherie in den Speicher und aus dem Speicher zur Peripherie sind erlaubt. Zum Einrichten des PDC müssen lediglich Quell-Peripheriemodul/Speicher und Ziel sowie die Größe des austauschenden Datenpuffers angegeben werden (bis 64 Kbyte). Der PDC übernimmt dann die Steuerung des Datenaustauschs, ohne dass die CPU eingreifen muss. Wenn dieser im Hintergrund ablaufende Vorgang beendet ist, wird die CPU durch einen Interrupt über den erfolgreichen Abschluss des Vorgangs informiert. Es können gleichzeitig mehrere PDC-Datentransfers eingerichtet werden, was die Implementierung von Brücken zwischen einzelnen Schnittstellen vereinfacht (z.B. Daten vom SPI-Bus lesen und Daten zum UART senden). Neben einer Optimierung der CPU-Auslastung vereinfacht der PDC außerdem die Integration von Peripherie-Softwaretreibern und Echtzeit-Betriebssystemen. Datentransfer im Hintergrund oder eine Datenerfassung bei angehaltenem Prozessortakt sind möglich. Neben einer Senkung der Leistungsaufnahme wird dadurch auch der Rauschpegel bei der Abtastung für eine Analog/Digital-Umsetzung verringert.
ADC mit erweiterten Anwendungen

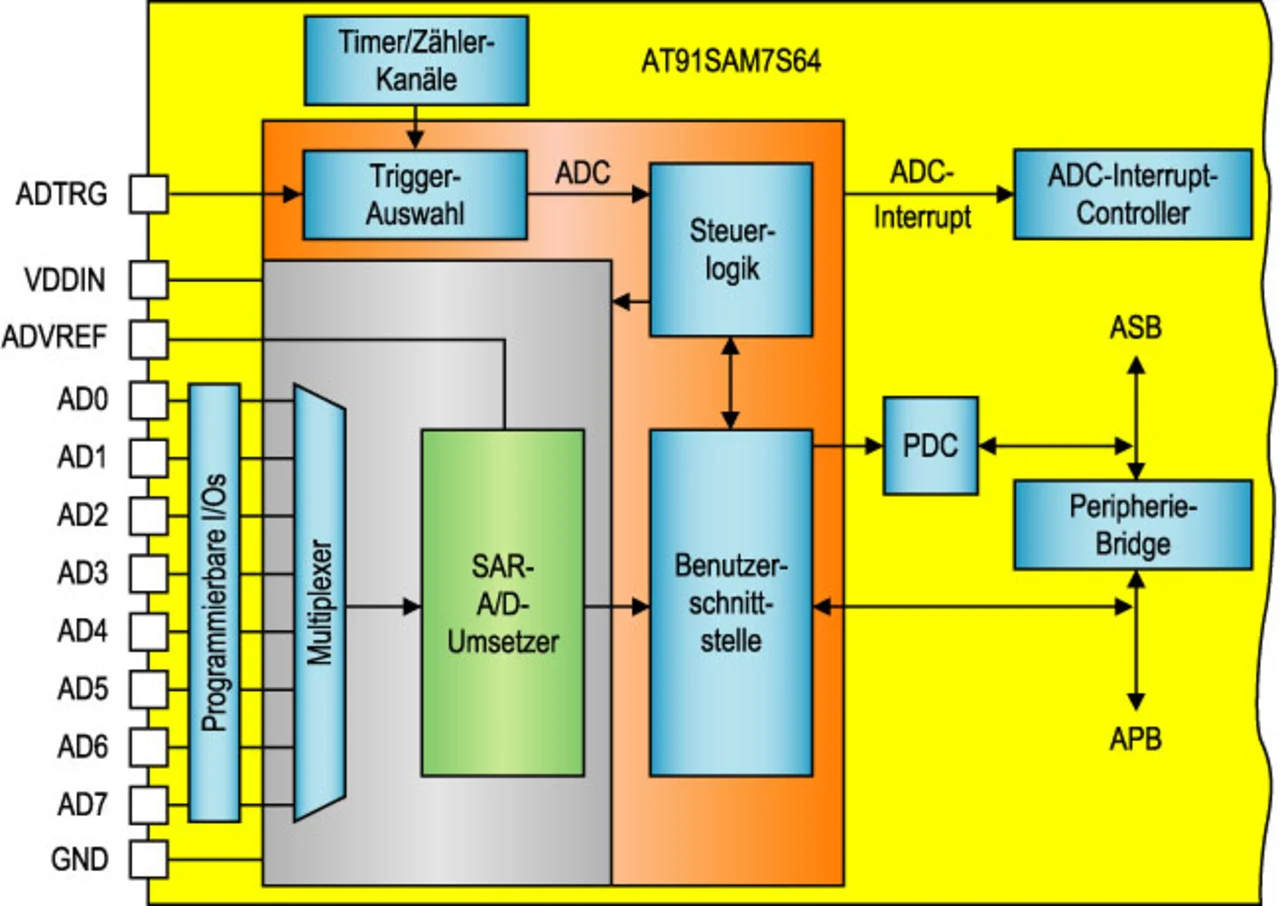

Neben der Integration einer 32-bit-CPU mit leistungsfähigen Peripheriemodulen und Flash-Speicher sind auch Analogfunktionen von besonderer Bedeutung. Wie bereits erwähnt, verfügen die Bausteine der AT91SAM7S-Familie über eine Reihe analoger Komponenten – z.B. POR, BOD und Spannungsregler, die dazu beitragen, dass diese Lösung möglichst viele Systemfunktionen integriert. Ein weiterer analoger IP-Block ist ein mit zahlreichen Funktionen ausgestatteter Analog/Digital-Umsetzer (Bild 6).
Der neue 8-kanalige 10-bit-Analog/Digital-Umsetzer mit einer Abtastrate von 384 kSamples/s wurde auf Anregung von Kunden mit einigen neuen Funktionen ausgestattet, die seine Anwendungsmöglichkeiten erweitern. Erstens nutzt der A/D-Umsetzer den PDC, wodurch die CPU frei wird für andere Aufgaben. Andere Vorteile einer Verwendung des PDC sind eine niedrige Leistungsaufnahme und ein rauscharmer Betrieb. Der A/D-Umsetzer selbst verfügt außerdem über einen automatischen Sleep-Modus, bei dem die analoge Zelle abgeschaltet wird, wenn ein Umsetzungszyklus abgeschlossen ist. In Verbindung mit seinem automatischen Kanal-Abtastmodus ermöglicht der A/D-Wandler eine Datenerfassung im Hintergrund bei niedriger Leistungsaufnahme.
Als Beispiel bietet sich ein batteriebetriebenes Gerät an, bei dem vier der acht Kanäle des A/D-Umsetzers regelmäßig abgetastet werden und die Ergebnisse in einem internen SRAM gespeichert werden müssen, bis genügend Abtastwerte für die weitere Verarbeitung zur Verfügung stehen. Die Ausführung von Code während des Abtastvorgangs verkürzt die Akku-Nutzungsdauer. Durch die Kombination der Möglichkeiten des automatischen Datentransfers über den PDC, des Auto-Sleep-Modus und der automatischen Abtastfunktion lässt sich eine effiziente Datenerfassung im Hintergrund durchführen und ein rauscharmes Verhalten während der Datenerfassung gewährleisten. Die CPU und die meisten Peripheriemodule können deaktiviert werden, wodurch das Eigenrauschen des Bausteins, das das Ergebnis der A/D-Umsetzung beeinträchtigen könnte, auf ein Minimum reduziert wird.
Das Einrichten solcher Transfers beginnt damit, dass die A/D-Kanäle aktiviert werden, die für die Erfassung benötigt werden (z.B. Kanal 1, 4, 5 und 6). Dann wird der PDC mit der Zieladresse im SRAM und mit der gewünschten Anzahl von A/D-Umsetzungszyklen konfiguriert (z.B. 200 Zyklen). Die Interrupts für den A/D-Wandler und PDC werden entsprechend konfiguriert.
Der letzte Schritt besteht in der Konfiguration des Triggerereignisses, das den Umsetzungsprozess einleitet. Eine einfache Möglichkeit, den Auto-Scan einzuleiten, ist der Einsatz eines Software-Triggers von der Hauptanwendungssoftware. Eine weitere Möglichkeit besteht in der Verwendung eines der Timer-Interrupts. Dies ermöglicht automatische Umsetzungszyklen bei jedem Timer-Time-out ohne Eingriff durch die CPU. Die letzte Möglichkeit besteht in der Verwendung des speziellen Triggereingangs-Pins, der die Steuerung des A/D-Wandlers durch externe Hardware ermöglicht.
