Beispiel Theaterleuchte

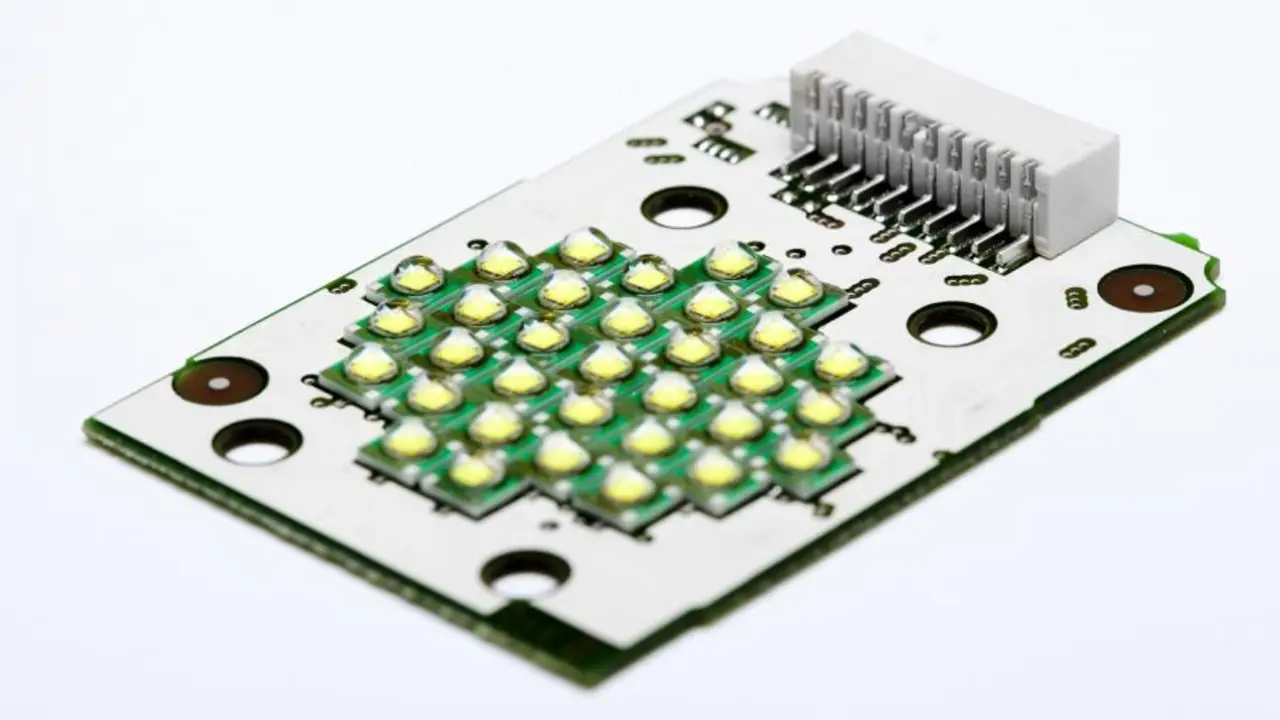

HSMtec bietet hier als Referenzmodul ein Leuchtdioden-Cluster mit 19 mm Durchmesser, auf dem 30 als XB-D bezeichnete LEDs der XLamp-Familie von Cree untergebracht sind und der eine Leistung von bis zu 100 W erreicht. Damit erfüllt das Referenzmodul die angestrebten Zhaga-Leistungsziele von 50 W für Module mit integriertem Treiber problemlos, wobei sich die Steuerungselektronik und die Treiberbauteile direkt auf der gleichen Platine platzieren lassen. Praxiserprobt ist zudem ein 28 × 28 mm² großes LED-Array auf dem 33 2-W-High-Brightness-LEDs montiert sind. Dabei handelt es sich um die Typen XP-E-RGB aus der XLamp-Serie von Cree.

Matchmaker+ Anbieter zum Thema

zu Matchmaker+

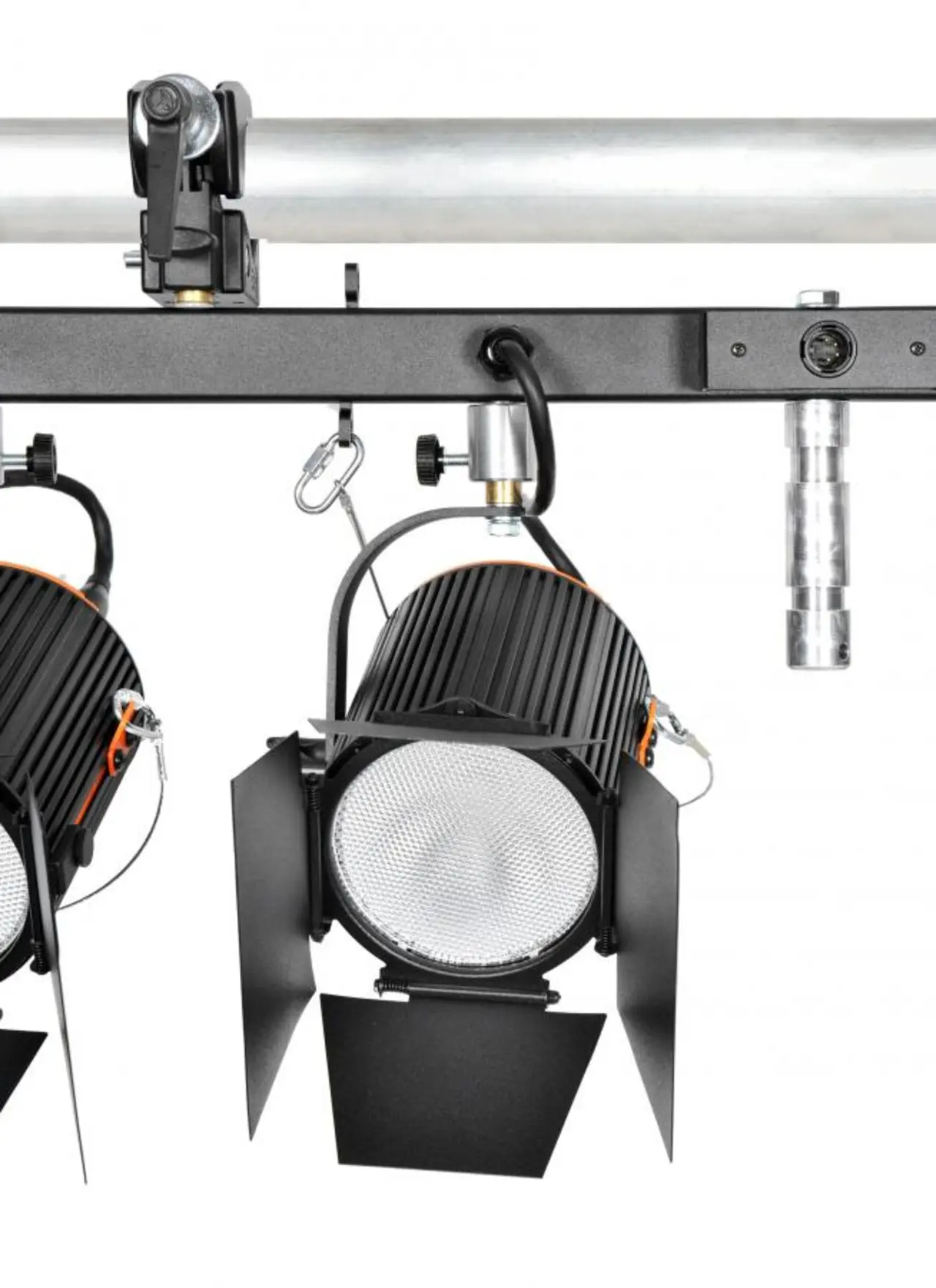

Dieses aus einem vierlagigen HSMtec-FR4-Multilayer bestehende Array kommt im LED-Scheinwerfer SpectraWow+ von LDDE zum Einsatz, der in der additiven Farbmischung neue Maßstäbe setzen soll (Bild 3). Damit steht ein funktionaler Bühnen- und Architekturscheinwerfer mit integriertem RGB-Farbmischsystem zur Verfügung. Der Scheinwerfer ist mit einer High-Power-Engine als RGB bzw. auch in Weiß mit 3.200 K und 5.700 K Farbtemperatur erhältlich (Bild 4). In Kombination mit einer speziellen Bienenwabenlinse leuchtet dieser Scheinwerfer sehr gleichmäßig. Unerwünschte Farbschatten, die bei anderen LED-Scheinwerfern mit Einzeloptiksystem auftreten, gehören der Vergangenheit an.
