MCD entwickelt Lebensdauer-Prüfstand

In 60 Tagen zum robusten Bedienelement

07. Juli 2021, 13:30 Uhr   |  Nicole Wörner

In 60 Tagen zum robusten Bedienelement
© MCD Elektronik

Dauerlauf-Teststation zur Prüfung robuster Bedieneinheiten aus Schwerlast- und Sondermaschinen.

Mit Fokus auf kurze Prüfzeiten und schnelle Softwareapplikationen hat MCD Elektronik einen kundenspezifischen Lebensdauer-Prüfstand für einen Hersteller robuster Bedieneinheiten für Schwerlast- und Spezialfahrzeuge entwickelt. Ein Praxisbericht.

Modulare Mensch-Maschinen-Interfaces, die beispielsweise in Straßenbau-, Rettungs- und Reinigungsfahrzeugen oder auch in landwirtschaftlichen Maschinen zum Einsatz kommen, werden über einen Zeitraum von 60 Tagen im Dauerlauf getestet. Die Steuereinheit MIO1616 aus der MCD-Produktlinie CONLINE übernimmt die vollständige Steuerung der mechanischen und elektrischen Abläufe. Dabei werden die Tasten von bis zu sechs DUTs parallel betätigt und sämtliche Schaltvorgänge geprüft. Es ergeben sich so circa eine Million Schaltzyklen, die während der Prüfung in einer Klimakammer bei einer simulierten Umgebungstemperatur zwischen -40 und +85 °C abgearbeitet werden. So sind eine dauerhaft hohe Zuverlässigkeit und auch funktionale Sicherheit selbst bei rauen Witterungen garantiert.

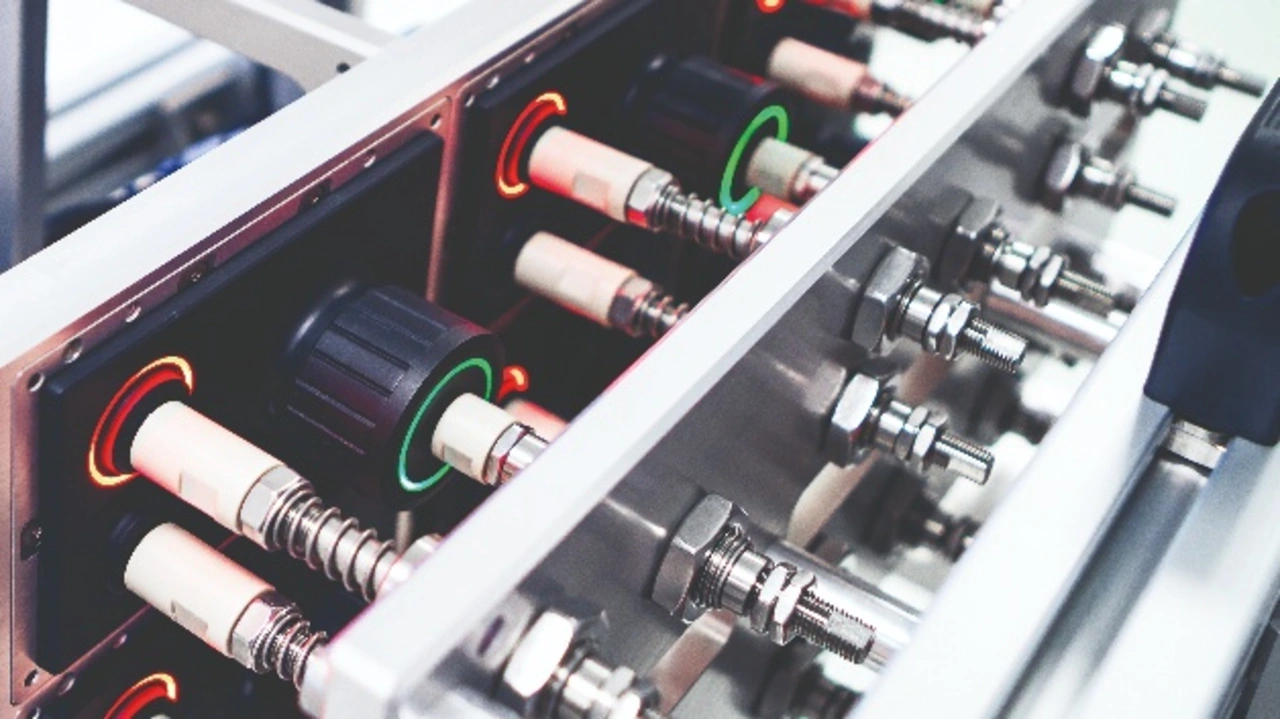

Das EOLT-System schaltet die Tasten der Bedienteile über 60 Tage circa 1 Million Mal.
© MCD Elektronik

Das EOLT-System schaltet die Tasten der Bedienteile über 60 Tage circa 1 Million Mal.

»Um den gesamten Lebenszyklus von circa zehn Jahren unter Dauernutzung schnellstmöglich zu simulieren, mussten wir innerhalb von fünf Sekunden die Spannung, den Stromverbrauch und die Umgebungstemperatur messen, die Funktion aller Tasten im gedrückten und losgelassenen Zustand prüfen und alle prüfungsrelevanten Parameter aus den sechs Prüflingen auslesen«, kommentiert Reinhold Szegedi, Projektleiter bei MCD Elektronik, die Besonderheit des Prüfsystems.

Neben der mechanischen Adaption mit einem Handkabel samt geschirmtem 6-Pol-Steckverbinder übernimmt die MCD-Software den wesentlichen Anteil der Prüfung. Diverse Toolmonitore, die universelle Prüfsoftware TestManager CE und das Analysetool DatenManager wurden kundenspezifisch für die außergewöhnlichen Testsequenzen angepasst. Besonders war in diesem Zusammenhang auch die Implementierung der kundenseitig vorgegebenen Interfaces und Kommunikationsprotokolle CANopen, J1939 und CANopen Safety. Dadurch wird die Datenübertragung zwischen den Standard-Geräten und -Steuerungen in den sogenannten Heavy Duty Vehicles und die Übermittlung von nutzfahrzeugspezifischen Daten intelligent gesteuert sowie die gesamte Kommunikation gemäß europäischen Normen abgesichert.
