Spektrum- und Netzwerkanalysatoren
Echtzeit-Spektrum und S-Parameter fest im Griff
Mit den Echtzeit-Spektrumanalysatoren der Serie RSA6000 und den Vektor-Netzwerkanalysatoren der Reihe DNA6000 deckt Rigol zentrale Messaufgaben in der Hochfrequenzwelt bis 26,5 GHz ab – von der Detektion kurzzeitiger Störsignale bis zur präzisen Charakterisierung von HF Komponenten und -Systemen.
Rigol weitet die Grenzen seiner HF-Test- und Messtechnik kontinuierlich aus und richtet sie gezielt auf die Anforderungen moderner Entwicklungsumgebungen aus. Mit dem Echtzeit-Spektrumanalysator RSA6000 und dem Vektor-Netzwerkanalysator DNA6000 stehen nun zwei Geräte zur Verfügung, die hohe Messleistung, flexible Funktionen und eine praxisnahe Bedienung für anspruchsvolle HF- und Mikrowellenanwendungen kombinieren.
Echtzeit-Spektrumanalyse für komplexe Signalumgebungen
Basierend auf der proprietären UltraReal-Plattform von Rigol setzt die RSA6000-Serie neue Maßstäbe in der Echtzeit-Spektrumanalyse für Ingenieure, die mit immer komplexeren Signalumgebungen arbeiten. In modernen HF-Anwendungen bleiben transiente Störungen, Frequenzsprünge, Pulssignale und kurzzeitige Anomalien mit herkömmlichen Spektrumanalysatoren häufig unentdeckt. Der RSA6000 wurde entwickelt, um genau diese Signale schnell, präzise und zuverlässig zu erfassen.
.png.1280x0.webp)

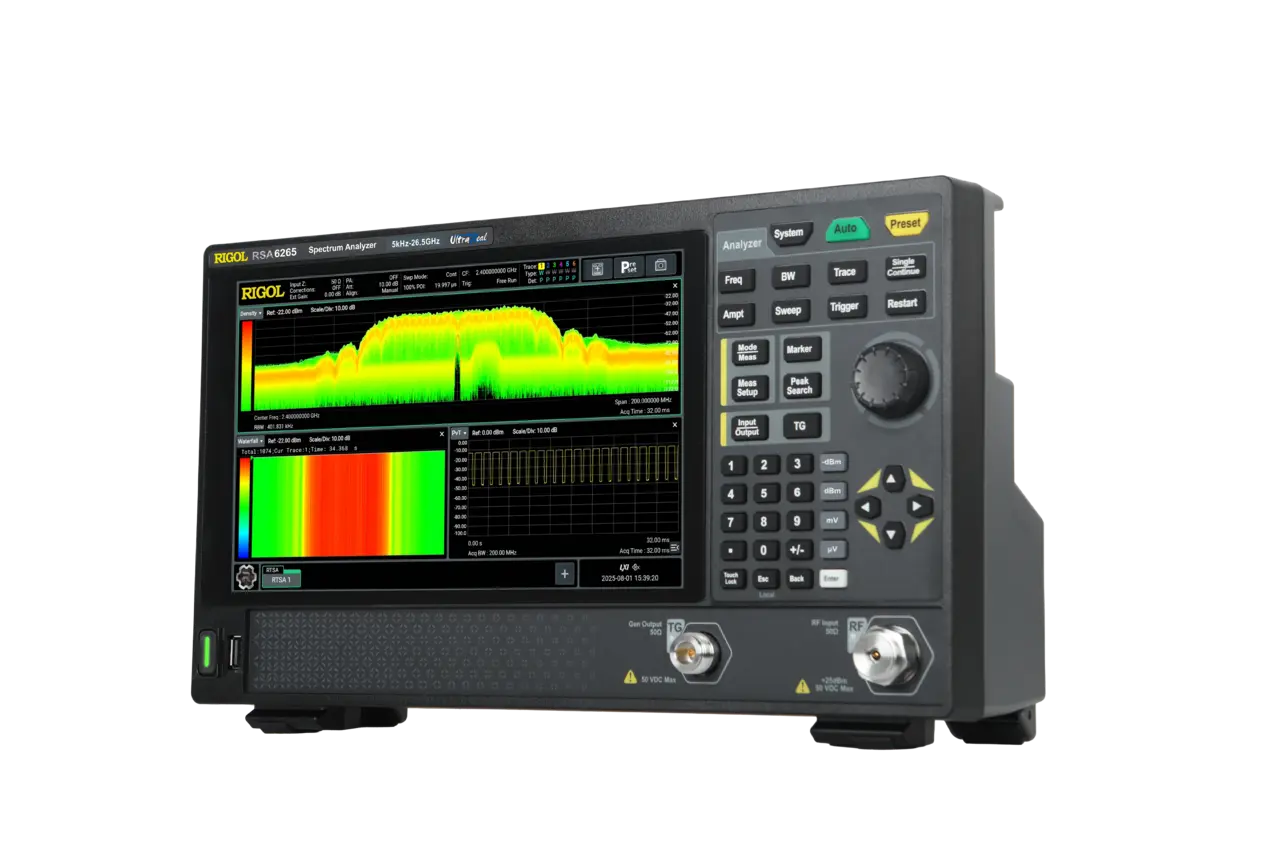

Echtzeit-Spektrumanalysator der Serie RSA6000: Schnelle und präzise Erfassung selbst kurzzeitig auftretender HF-Signale in komplexen Signalumgebungen.
Mit einer Echtzeit-Analysebandbreite von 200 MHz und einer 100-%-Erfassungswahrscheinlichkeit von bis zu 3,83 μs ermöglicht der RSA6000 die zuverlässige Erkennung extrem kurzer transienter Ereignisse bei gleichzeitig hoher Messgenauigkeit. RTSA-Erfassungsgeschwindigkeiten von bis zu 4 THz/s sorgen für ultraschnelle Scanleistungen über Breitbandspektren hinweg und helfen Ingenieuren dabei, versteckte oder intermittierende Signale in hochdynamischen Umgebungen zu identifizieren. Mit einem Frequenzbereich von 5 kHz bis 26,5 GHz eignet sich der Analysator für zahlreiche Anwendungen wie etwa drahtlose Kommunikation, Radarsysteme, Luft- und Raumfahrtelektronik, Mikrowellenforschung, EMV-Untersuchungen und HF-Validierung.
Signalreinheit und Empfindlichkeit im Fokus
Hervorragende Signalreinheit und hohe Empfindlichkeit sind ebenfalls entscheidend für leistungsstarke HF-Messungen, und auch hier überzeugt der RSA6000. Mit einem Phasenrauschen von bis zu −108 dBc/Hz bei 1 GHz und 10 kHz Offset bietet das Gerät eine äußerst stabile Lokaloszillatorreferenz für anspruchsvolle PLL- und Oszillator-Charakterisierungen. Gleichzeitig ermöglicht eine DANL-Leistung von bis zu −163 dBm/Hz die zuverlässige Erfassung und Analyse extrem schwacher Signale.
Ein wesentlicher Vorteil des RSA6000 ist seine Vielseitigkeit. Ingenieure können je nach Messaufgabe schnell zwischen verschiedenen Analysemodi wechseln. Die klassische Swept-Spectrum-Analyse unterstützt automatisierte Messungen wie ACP, OBW und Oberwellenanalysen, während die Echtzeit-Spektrumanalyse erweiterte Visualisierungen mit Spektrogrammen, Dichteanzeigen und Power-versus-Time-Analysen ermöglicht. Die optionale Vektorsignalanalyse unterstützt Demodulationsbandbreiten von bis zu 200 MHz zur detaillierten Bewertung der Modulationsqualität breitbandiger Kommunikationssysteme. Darüber hinaus unterstützt der Analysator analoge Demodulationsmessungen für AM-, FM- und PM-Signale sowie EMV-Vorprüfungen mit integrierten CISPR-konformen Filtern für effiziente leitungsgebundene und abgestrahlte Emissionsanalysen.
Integration und Bedienkomfort im Labor und Feld
Der RSA6000 wurde nicht nur für maximale Leistung entwickelt, sondern auch für optimale Benutzerfreundlichkeit in modernen Entwicklungsprozessen. Eine touchoptimierte Benutzeroberfläche ermöglicht eine intuitive Bedienung und schnelle Einrichtung, während die webbasierte Fernsteuerung kollaboratives Debugging, Remote-Monitoring und flexible Bedienung ohne zusätzliche Softwareinstallation erlaubt. Standardschnittstellen wie LAN, USB und HDMI sowie vollständige SCPI-Unterstützung ermöglichen eine nahtlose Integration in automatisierte Testsysteme und Produktionsumgebungen. Trotz seiner High-end-Fähigkeiten macht das kompakte und portable Design den Analysator gleichermaßen praktisch für Laborarbeitsplätze, Feldeinsätze und mobile Fehlersuche.
Präzise Netzwerkanalyse für Mikrowellenanwendungen
Neben dem RSA6000 bietet die DNA6000-Serie als Vektor-Netzwerkanalysator hochpräzise HF- und Mikrowellencharakterisierung sowohl für Labor- als auch für Produktionsumgebungen. Entwickelt für stabile Langzeitmessungen und wiederholbare Testaufgaben, kombiniert der DNA6000 Messzuverlässigkeit, kompakte Hardwarearchitektur und umfangreiche Konnektivität in einer modernen Tischgeräteplattform.
.png.1280x0.webp)

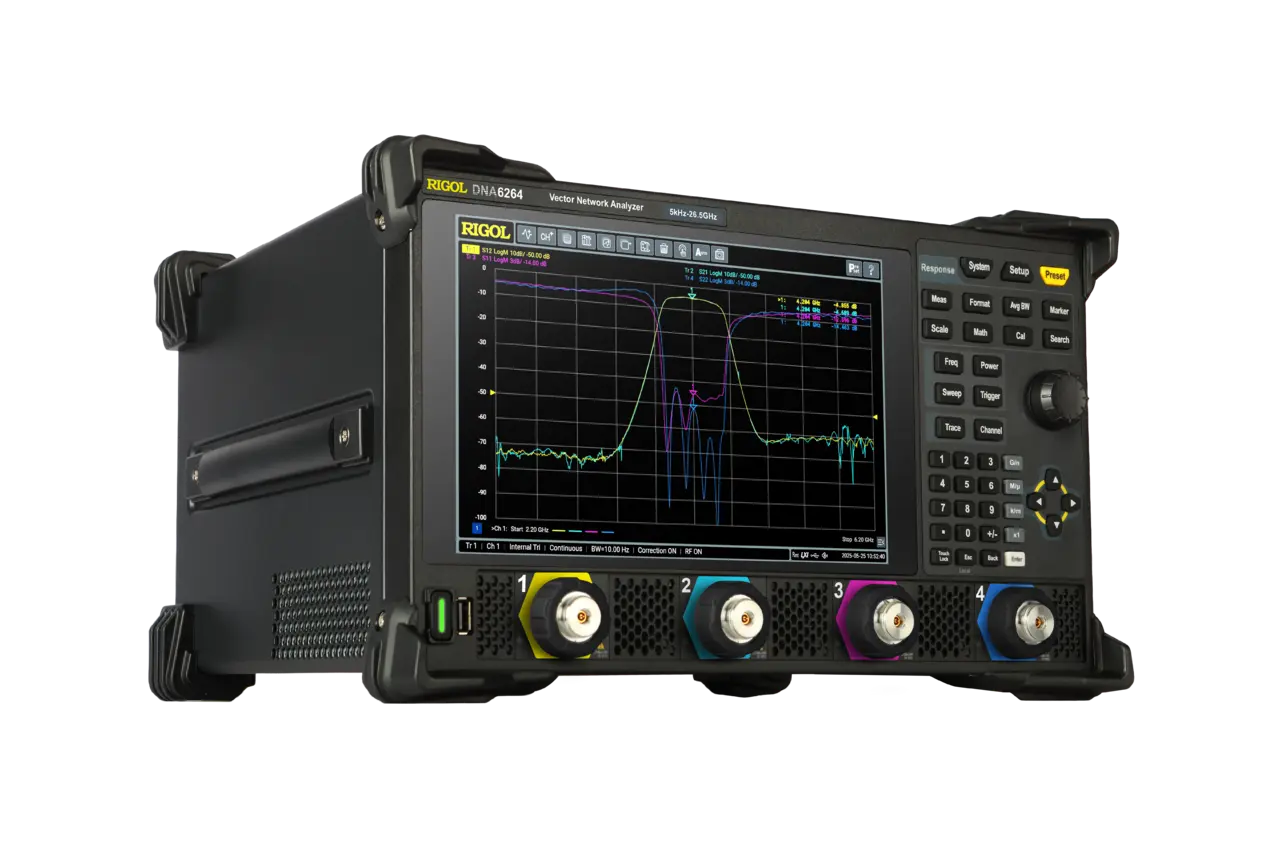

Vektor-Netzwerkanalysator der Serie DNA6000: Hochpräzise Charakterisierung von HF- und Mikrowellenkomponenten für stabile und reproduzierbare Messergebnisse.
Breiter Frequenzbereich und hohe Dynamik
Der Analysator ist sowohl in Zwei-Port- als auch in Vier-Port-Konfigurationen verfügbar und arbeitet in einem Frequenzbereich von 5 kHz bis 26,5 GHz. Dadurch ermöglicht er die präzise Charakterisierung von Filtern, Verstärkern, Antennen, Kabeln und Mikrowellenkomponenten. Das System bietet eine Ausgangsleistung von bis zu 10 dBm bei einer Frequenzauflösung von bis zu 1 Hz und unterstützt dadurch hochdetaillierte HF-Messungen für unterschiedlichste Anwendungen.
Stabile Messungen auch unter anspruchsvollen Bedingungen
Die DNA6000-Serie erreicht einen typischen Dynamikbereich von 127 dB bei einem Trace-Noise von nur 0,003 dB, wodurch stabile und wiederholbare Messungen auch unter anspruchsvollen Bedingungen möglich sind. IF-Bandbreiten von 1 Hz bis 10 MHz erlauben Ingenieuren die Optimierung von Messgeschwindigkeit und Rauschverhalten entsprechend den jeweiligen Testanforderungen. Diese Eigenschaften unterstützen präzise Analysen von Amplitude, Phase, Impedanz und Gruppenlaufzeit in komplexen HF-Netzwerken.
Umfangreiche Kalibrier- und Analysefunktionen
Ein weiterer wichtiger Vorteil der DNA6000-Serie ist ihre flexible Kalibrierung. Der Analysator unterstützt sowohl mechanische als auch elektronische Kalibrierkits sowie verschiedene Kalibrierverfahren wie SOLT, OSL, Reaktionskalibrierung, erweiterte Reaktionskalibrierung, Eintor-Kalibrierung und vollständige Zweitor-Kalibrierung. Diese umfassende Kalibrierarchitektur ermöglicht hochpräzise und reproduzierbare Ergebnisse in unterschiedlichsten HF-Messszenarien.
Darüber hinaus integriert das Gerät zahlreiche Analysefunktionen wie S-Parameter-Messungen, VSWR-Analysen, Impedanzanalysen, Zeitbereichsanalysen, Fixture-Embedding und -De-Embedding sowie Antennentests. Verschiedene Darstellungsformate wie Smith-Diagramme, Polardiagramme, Phasenansichten und Gruppenlaufzeit-Visualisierungen unterstützen eine intuitive und effiziente HF-Charakterisierung direkt am Gerät.
Optimiert für Labor- und Produktionsumgebungen
Die DNA6000-Serie wurde speziell für moderne Labor- und Produktionsumgebungen entwickelt und kombiniert hohe Leistung mit praktischer Benutzerfreundlichkeit. Das kompakte Gehäuse spart Platz auf dem Labortisch und bietet gleichzeitig einen großen 10,1-Zoll-HD-Touchscreen sowie physische Bedientasten für eine flexible Bedienung. Schnittstellen wie LAN, USB, HDMI, GPIB und Application I/O ermöglichen sowohl den Standalone-Betrieb als auch die Integration in automatisierte Systeme. Vollständige SCPI-Kompatibilität und webbasierte Fernsteuerung vereinfachen zusätzlich Automatisierungs- und Remote-Access-Workflows.
Fazit: Zwei Plattformen für moderne HF-Aufgaben
Gemeinsam unterstreichen die RSA6000- und DNA6000-Serien das Engagement von Rigol für moderne HF-Lösungen, die Präzision, Geschwindigkeit, Flexibilität und intelligente Benutzerfreundlichkeit auf praktische und zugängliche Weise vereinen. Ob in der drahtlosen Kommunikation, der Radarentwicklung, der Elektronikvalidierung, der EMV-Analyse, der Mikrowellenforschung oder in industriellen Produktionsumgebungen – Rigol-Instrumente helfen Ingenieuren dabei, effizienter zu arbeiten und zunehmend komplexe HF-Herausforderungen zuverlässig zu lösen.
