Gedruckte Sensoren von InnovationLab
»Quality made in Germany« neues Leben einhauchen
Sensoren aus dem Industriedrucker gelten als aussichtsreicher Ansatz, sowohl für hohe Stückzahlen als auch für sehr kleine Losgrößen. Einer der Technik-Pioniere ist InnovationLab, das zur industriellen Produktion mit Heidelberger Druckmaschinen kooperiert.
Fortsetzung des Artikels von Teil 2

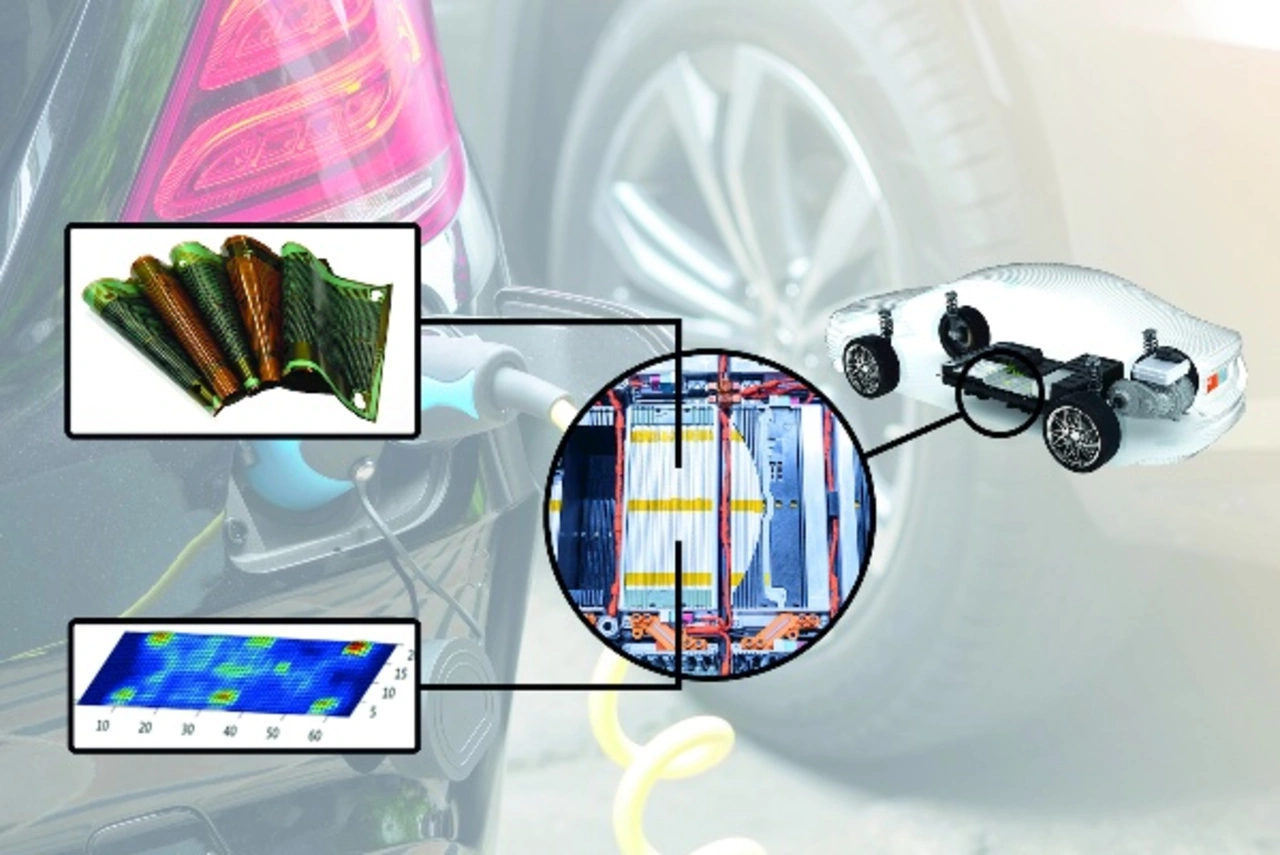

Steckbrief: Battery Monitoring System
Gedruckte Foliensensoren, die direkt ins Akkupack integriert werden, messen Druck und Temperatur auf Ebene der einzelnen Batteriezelle. Diese Messdaten konnten bisher nicht ermittelt werden. Forschungsabteilungen für Elektrofahrzeug-OEMs benötigen aber Daten auf Zellebene, um die Leistungsfähigkeit der Fahrzeugbatterien zu erhöhen. Das Battery Monitoring System (BMS) wurde von InnovationLab für solche F&E-Zwecke entwickelt; perspektivisch wird die Ausstattung von Serienfahrzeugen angestrebt. In der nächsten BMS-Generation soll die Pixelanzahl in der Folie auf 96 x 96 erhöht werden.
Leistungsdaten der aktuelle BMS-Generation:
- Dicke der Foliensensoren: < 120 µm
- Druckmessbereich: 0,5 N/cm2 – 500 N/cm2
- Temperaturmessbereich: 20 °C und 100 °C
- Örtliche Auflösung: 32 × 65 Pixel
- Elektronik: 12 bit, Crosstalk-frei
- Schnittstellen: API, CAN-Bus, Ethernet, USB, WiFi
