Funktionale Sicherheit

Deutlich schneller zur Sicherheits-Zertifizierung

28. Juni 2013, 10:03 Uhr | Dirk Fischer

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Hardware-Funktionen

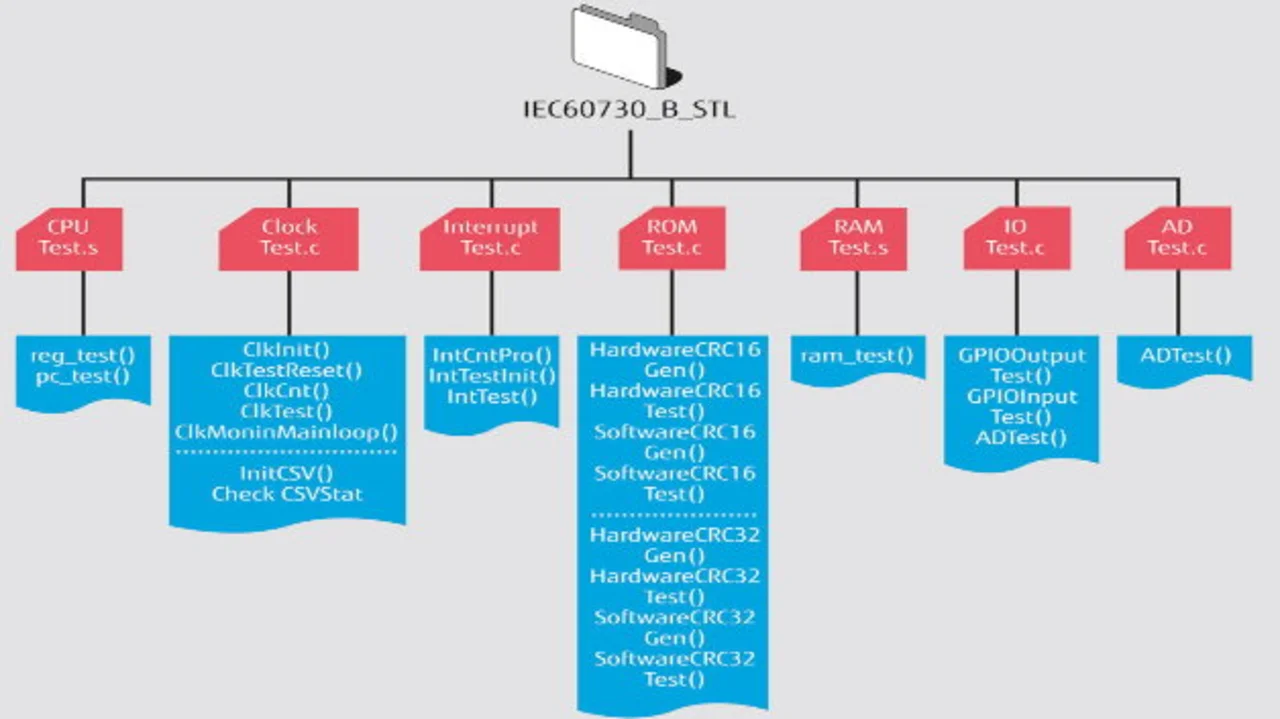

Wie oben erwähnt, kostet der Selbsttest Rechenzeit, die der eigentlichen Applikation dann nicht mehr zur Verfügung steht. Zur Entlastung der CPU hat Fujitsu bei der FM3-Familie verschiedene Hardware-Peripherien eingebaut, die der Funktionalen Sicherheit dienen. Natürlich werden diese auch in der beschriebenen IEC60730, Klasse-B-Bibliothek genutzt.

Beispielsweise erfolgt die Berechnung der Prüfsumme zum Testen von Speicherbereichen mit einem CRC-Hardware-Modul (CRC: Cyclic Redundancy Check). Dieses berechnet ohne Hilfe der CPU CCITT CRC16 oder IEEE-802.3 CRC32 konforme Prüfsummen. Über direkten Speicher-Zugriff (DMA) wird das Modul mit Daten aus dem zu prüfenden Speicherbereich versorgt. Hierfür steht ein eigener interner Datenbus zur Verfügung, damit die CPU bei Speicherzugriffen nicht behindert wird.

Andere Sicherheits-Funktionen setzen Hardware-Unterstützung zwingend voraus. So ist zur Erfüllung der Taktüberwachung sowohl eine unabhängige Taktquelle auf Basis eines RC-Oszillators als auch ein Clock-Supervisor implementiert. Beide Komponenten zusammen sorgen dafür, dass Frequenz-Abweichungen oder der Ausfall des Haupttaktes erkannt werden. Außerdem kann nach Ausfall der Haupttaktquelle der Mikrocontroller mit dem internen Oszillatortakt betrieben werden, um in einen sicheren Zustand zu gelangen.

Ein weiteres, speziell für Motorsteuerungen implementiertes Hardware Feature, ist eine »Notausschaltung«. Wird der entsprechende Eingangs-Pin des Mikrocontrollers aktiv, schalten die PWM-Ausgangs-Pins in einen, vom Nutzer definierten, sicheren Zustand, wie z.B. hochohmig oder auf logisch 0. Der Leistungsteil der Treiberstufe wird also automatisch abgeschaltet.

Eine Übersicht der eingebauten Sicherheitsfunktionen der FM3-MB9B500-Serie bietet folgende Aufstellung:

CRC (Cyclic Redundancy Check) – Prüfsummenberechnung;
LVD (Low Voltage Detection) – zweistufige Erkennung von Spannungseinbrüchen, erlaubt die Generierung von Interrupts und Resets;
Watchdog – erkennt eine abgestürzte und außer Kontrolle geratene CPU;
Power on Reset – hält bzw. setzt den Mikrocontroller in einen definierten (Reset)-Zustand beim Verlassen des erlaubten Versorgungsspannungsbereichs;
ECC (Error Correction Code) – Erkennung und automatische Behebung von Fehlern im Flash;
MPU (Memory Protection Unit) – regelt Speicherzugriffsrechte und verhindert unautorisierte Zugriffe;
Notaus-Pin – Eingangssignal zur schnellen und automatischen Abschaltung der Treiberstufe von Motorsteuerungen oder anderen externen Schaltungen;
lesbarer externer Pin-Status - erlaubt die Implementierung eines Boundary-Scan-Tests zur Erkennung von externen Kurzschlüssen an Pins;
CSV (Clock Supervisor) - überwacht mithilfe einer unabhängigen Taktquelle den Haupttakt;
Onchip-RC-Oszillator – präziser Taktgenerator, kann bei Ausfall des Quarzes als Not-Taktquelle dienen.

Fazit und Ausblick

Kein Bauteillieferant kann dem Systemhersteller die Verantwortung für eine Normgerechte Implementierung und Zertifizierung der Sicherheitsfunktionen abnehmen. Mit dem Angebot von Software-Bibliotheken wird die Entwicklung jedoch maßgeblich erleichtert und die Zertifizierung beschleunigt.

Hardwareunterstützung nimmt der CPU Aufgaben im Bereich Sicherheit ab und lässt dieser mehr Raum für die eigentliche Anwendung. Höhere Sicherheitsanforderungsstufen werden erst durch dedizierte Hardware möglich. Fujitsu arbeitet bereits an weiteren Software-Modulen um neben der IEC60730 auch IEC61508-konforme Applikationen zu unterstützen.

Zum Autor: Dirk Fischer ist Product Marketing Engineer bei Fujitsu Semiconductor Europe

Anhang

Jobangebote+ passend zum Thema

MACNICA ATD EUROPE - Ihre berufliche Zukunft

MACNICA ATD Europe GmbH, Ingolstadt

Jahrespraktikant (m/w/d) FR Wirtschaft & Verwaltung

GLYN GmbH & Co. KG, Idstein

Vertriebsinnendienst / Account Manager (m/w/d) für das Vertriebsbüro bei Wien

GLYN GmbH & Co. KG, Brunn am Gebirge

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Nr.	Komponente	Fehlermodell	Relevanz für Ein-Chip Mikrocontroller
1.1	CPU Register	Stuck at	+
1.3	CPU Programmzähler	Stuck at	+
2	Interrupt Handling und Ausführung	keine oder zu häufige Interrupts	+
3	Takt	falsche Frequenz	+
4.1	Nichtflüchtiger Speicher (Flash)	alle Einfachfehler (single bit)	+
4.2	Veränderbarer Speicher (RAM)	DC fault	+
4.3	Adressierung	Stuck at	nur bei Verwendung externer Speicher
5.1	Datenpfade	Stuck at	nur bei Verwendung externer Speicher
5.2	Adresspfade	falsche Adresse	nur bei Verwendung externer Speicher
6.1	Externe Kommunikation - Daten	Hamming distance 3	nur bei externer Kommunikation z.B. über SPI
6.2	Externe Kommunikation - Adressen	falsche Adresse	nur bei externer Kommunikation z.B. über SPI
6.3	Externe Kommunikation - Zeitverhalten	falscher Zeitpunkt falsche Reihenfolge	nur bei externer Kommunikation z.B. über SPI
7.1	Digital Ein/Ausgabe	Fault conditions	+
7.2.1	Analog/Digital Konverter	Fault conditions	+
7.2.2	Analog Multiplexer	falsche Adressierung	+
