Leitfaden zu Einsatz & Norm eines 1 W isolierten DC/DC-Wandlers
Bei der Betrachtung von galvanisch getrennten DC/DC-Wandlermodulen im unteren Leistungsbereich, stellen sich mehrere Fragen z.B. die Frage, ob überhaupt ein isoliertes Leistungsmodul benötigt wird, oder was die Datenblatt-Spezifikationen IEC60 950-1 und 4000 VDC für 1s-Spezifikation bedeuten.
Fortsetzung des Artikels von Teil 2
Solutions
Die WE-FISM (Fixed Isolated SIP Module) MagI3C Power Module integrieren Transistoren, Gleichrichterdioden, den isolierten Transformator sowie Eingangs- und Ausgangskapazitäten. Dadurch lässt sich das WE-FISM Power Modul sehr leicht in eine bestehende Schaltung implementieren. Es werden keine weiteren Komponenten zur Funktion des Power Moduls benötigt. Im Kapitel APPLICATION CONSIDERATIONS des Datenblattes sind Werte für getestete Filter und deren Komponenten Werte aufgeführt. Würth Elektronik bietet ein breites Produktspektrum isolierter Wandler mit funktionaler Isolation an:

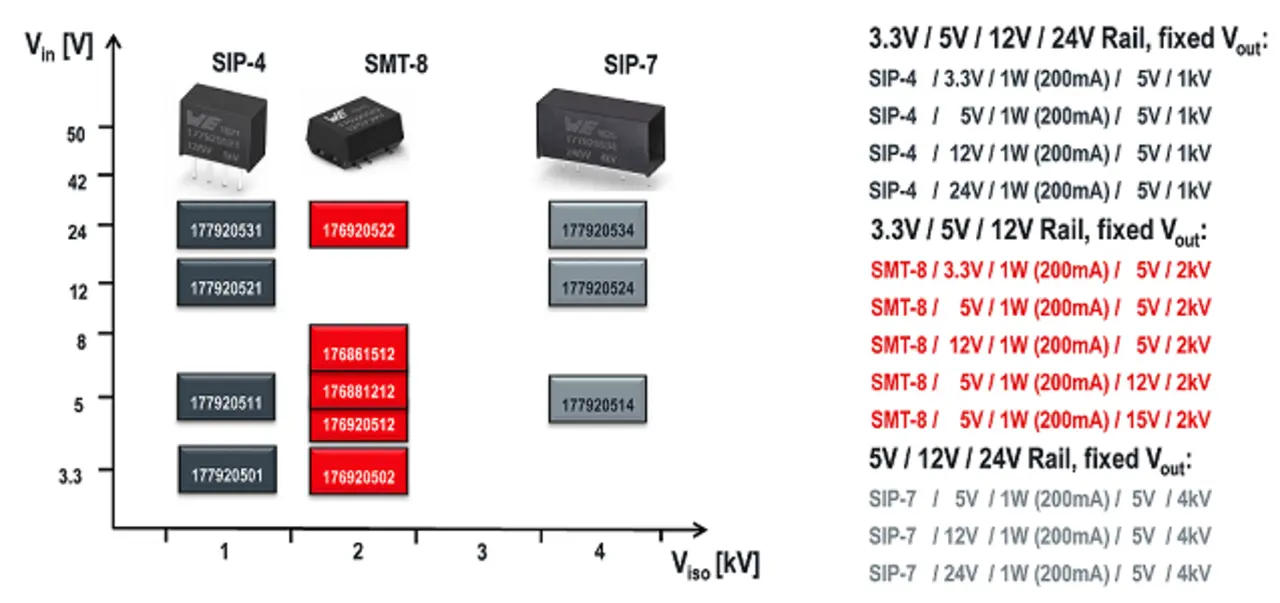

In Abbildung 6 ist das derzeitige Portfolio der isolierten MagI3C Power Module dargestellt. Derzeit sind WE-FISM mit folgenden Daten verfügbar:
- Eingangsspannung: Uin = 3,3 – 24 VDC
- Ausgangsspannung: Uout = 5, 12, 15 VDC
- Ausgangsstrom: Ioutmax = 200 mA
- Isolationsspannung: UISO = 1000 VDC / 2000 VDC / 4000 VDC
- Package: Industrial SIP-4 / SIP-7 / SMT-8
- Pinning: Industrial Standard
Diese 1 Watt-Wandler finden in folgenden Einsatzmöglichen Anwendung:
- Schnittstellen/ Busisolation – RS232, RS485, CAN, Interbus, Profibus
- Isolation von digitalen Schaltungen
- Versorgung von isolierten Verstärkern, analog – zu - digital Wandler
- Mess - und Datenerfassung
