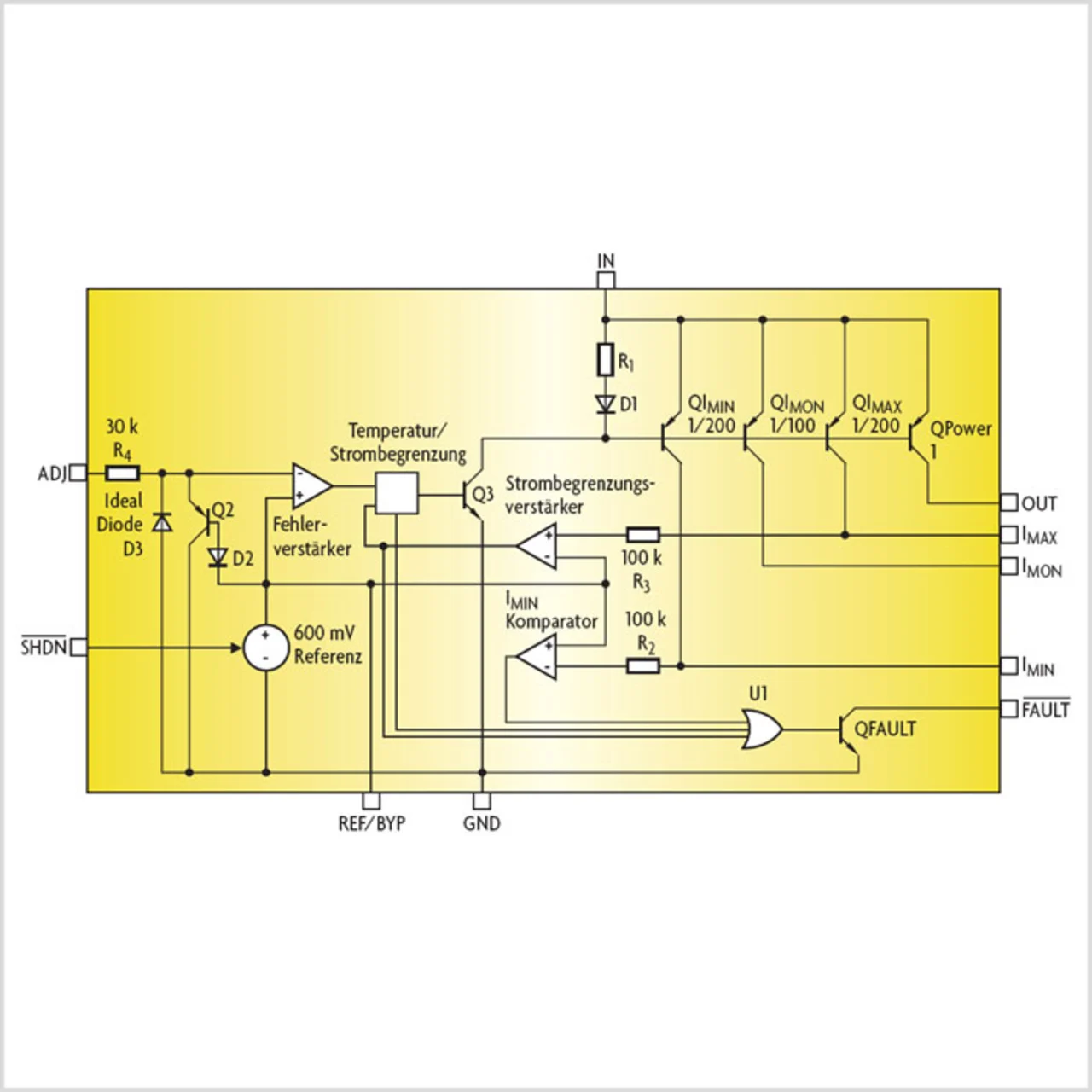

Die Ansprechschwelle der programmierbaren Leitungsunterbrechungs-Erkennung lässt sich über den Pin I_MIN einstellen. Er fungiert dabei als Kollektor eines eigens ausgelegten Stromspiegel-Bausteins, der etwa 1/200 des Ausgangsstroms ausgibt. Zusätzlich dient dieser Pin als Eingang für den Leitungsunterbrechungs-Erkennungs-Komparator, der sich auf die interne 600-mV-Referenz bezieht. Durch Anbringen eines Widerstandes zwischen I_MIN und GND lässt sich die Ansprechschwelle der Leitungsunterbrechungs-Erkennung festlegen. Wenn die Spannung an I_MIN unter 600 mV fällt, spricht der Komparator an und setzt den FAULT-Pin fest. Der Komparator ist mit einer geringen Hysterese versehen, damit es nicht zu kurzen Störimpulsen am FAULT-Pin kommen kann.

Jobangebote+ passend zum Thema

Regional Key Account (m/w/d) für Elektronische Bauteile

KOA Europe GmbH, Dägeling

---

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

Eine typische Anwendungsschaltung für den LT3050 ist in Bild 4 dargestellt. Hierbei handelt es sich um eine Stromversorgung für eine Aktivantenne. Der Grenzstrom, die Ansprechschwellenwerte für die Leitungsunterbrechungs-Erkennung, die Ausgangsspannung usw. wurden willkürlich gewählt, da es sich hier nur um eine Beispiel-Applikation zur Veranschaulichung handelt. Im vorliegenden Beispiel wird die Ansprechschwelle für die Leistungsunterbrechungs-Erkennung durch den I_MIN-Widerstand von 12 kΩ auf 10 mA eingestellt (0,6 V × 200/12 kΩ = 10 mA). Der betragende Widerstand an I_MAX mit 1,2 kΩ legt den Kurzschlussgrenzwert und die Strombegrenzung auf 100 mA fest. Ein Kondensator mit 10 nF an I_MAX stabilisiert den Strombegrenzungs-Verstärker. Der 3-kΩ-I_MON-Widerstand liefert ein 3-V-Signal, wenn der Ausgangsstrom 100 mA erreicht hat. Der 10-nF-Kondensator an REF/ BYP stellt eine Softstart-Zeit von 7 ms bereit und sorgt für einen rauscharmen Betrieb. bg

Autoren:
	Sam Rankin ist Senior Design Engineer der Power-Product-Group-Sparte von Linear Technology. srankin@linear.com
	Steve Knoth ist Senior Product Marketing Engineer der Power-Products-Group-Sparte von Linear Technology und für die LDO-Produktreihe, Batterielade- und Ladepumpen-ICs sowie Diodenbausteine verantwortlich. Vor seinem Wechsel zu Linear Technology im Jahr 2004 hatte er verschiedene Marketing- und Product-Engineer-Positionen bei Analog Devices und Micrel Semiconductor inne. 1988 erhielt er seinen Bachelor-Abschluss in Elektrotechnik und 1995 seinen Master-Abschluss in Physik der San Jose State University. Zudem hat er einen MBA-Abschluss in Technolgie-Management der University of Phoenix.
