Qualitätssicherung bei der Glasherstellung
Die Glasrohr-Inspektion: Ein Spezialsystem für viele Fälle
Fortsetzung des Artikels von Teil 1
Die Wahl des Objektivs
Die aus der Fotografie her bekannten »normalen« entrozentrischen Objektive bilden den Produktrand als eine Ellipse ab. An dieser Ellipse sind Fehlerkontrollen der Kanten kaum möglich. Auch die Mantelfläche kann nicht bis zum Rand hin geprüft werden, da die hintere Produktkante im Bereich der vorderen Mantelfläche zu sehen ist.
Durch den Einsatz von telezentrischen Messobjektiven wird das am Bildrand sichtbare Produktende als eine Linie dargestellt, und nicht perspektivisch verzerrt. Mit telezentrischen Objektiven ist es möglich, Kantenfehler zu erkennen und zu vermessen. Die Mantelfläche wird bis zum Rand hin inspiziert.
Telezentrische Objektive haben einen festen Abbildungsmaßstab und liefern immer einen gleich großen Bildausschnitt. Daher muss bei der Auslegung des Inspektionssystems feststehen, wie groß die größten zu inspizierenden Produkte sind. Mit der Kamera einfach etwas weiter weg zu rücken um den Bildausschnitt zu vergrößern, das ist bei telezentrischen Objektiven nicht möglich.

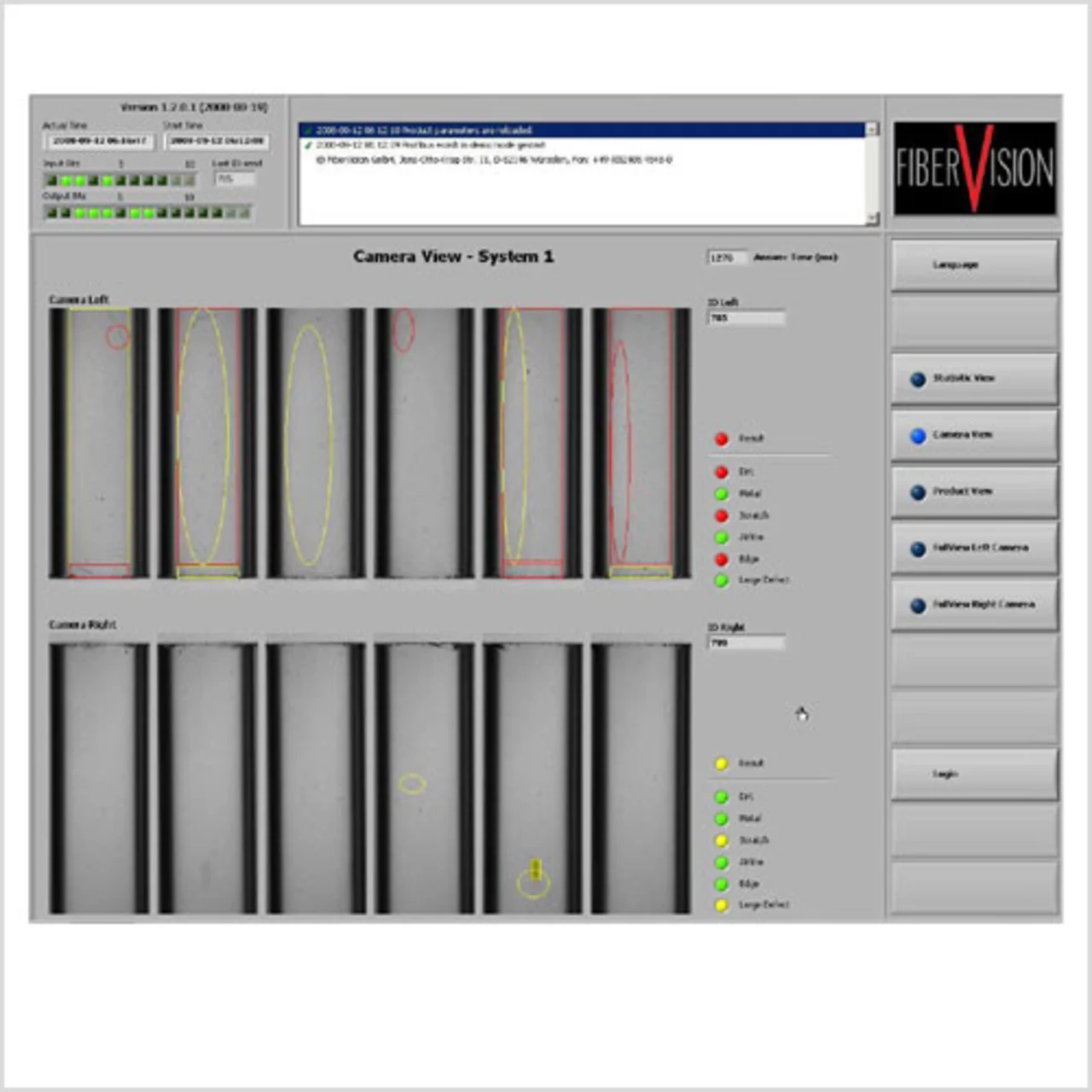

Auch mit einem telezentrischen Messobjektiv fällt die Bildhelligkeit zum Produktrand hin ab. Diese Helligkeitsverteilung hängt unter anderem von den optischen Eigenschaften des zu inspizierenden Glases selber ab und ist daher unvermeidlich. Die Glasrohr-Inspektion von FiberVision berücksichtigt diesen Effekt, indem sie die Entscheidung, ob etwas dunkler und damit eine Störung im Glas ist, an die lokale Helligkeit im Bild anpasst. Zusätzlich wird die Helligkeitsverteilung der hinter dem Produkt angebrachten Durchlichtbeleuchtung erfasst und in der Bildverarbeitung ausgeglichen. Diese Maßnahmen stellen sicher, dass auch feinste Kratzer auf dem Glas erkannt werden.
Einsatzgebiete
Das von FiberVision gebaute Glasrohr-Inspektionssystem ist für Glasrohre mit einer vorgegebenen Länge und Breite hergestellt worden. Auch ist die Empfindlichkeit des Inspektionssystems für kleinste Fehler in oder auf dem Glas ist an die spezifischen Erfordernisse des Kunden angepasst worden.
| Dr.-Ing. Erik Marquardt - Marketing - FiberVision GmbH |
Dip.-Ing. Eckard Eikelmann, |
