Zuverlässiger Überspannungsschutz für Industrieanlagen

24. April 2014, 13:43 Uhr | Karin Zühlke

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Intelligente Überwachungssysteme für die kontinuierliche Kontrolle

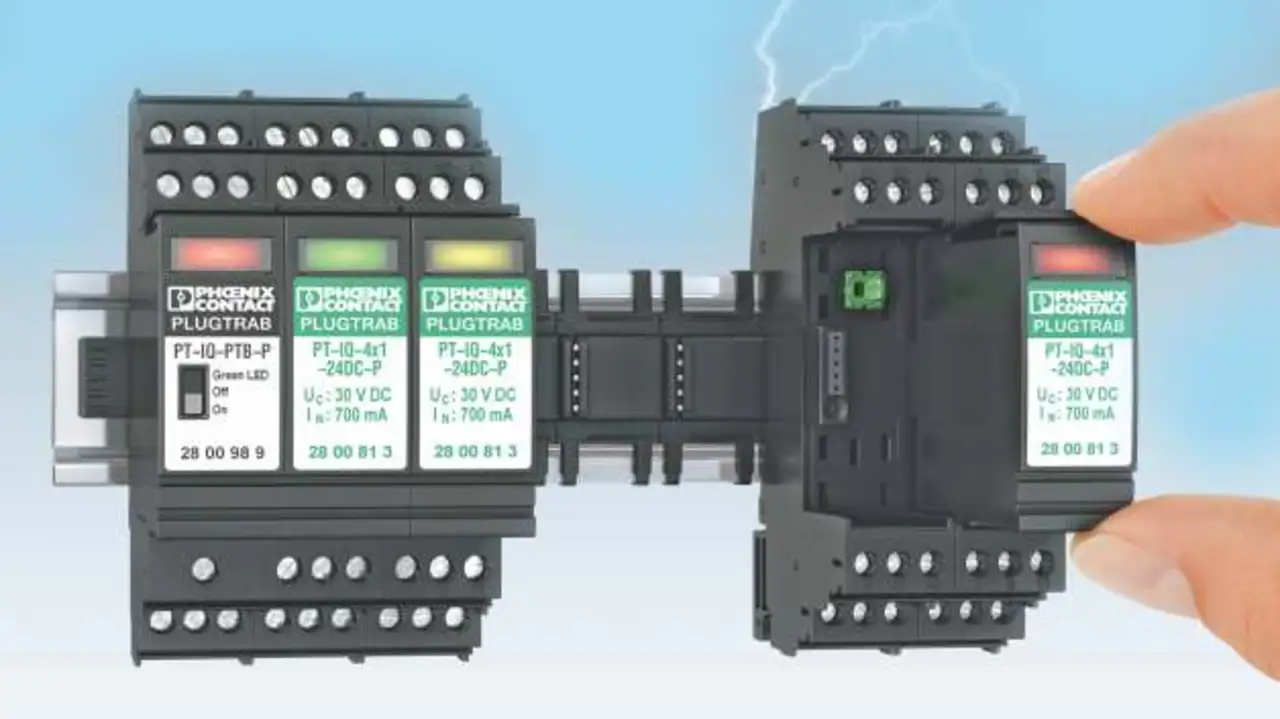

Blitzschutzsysteme müssen nach IEC 62305-3 in regelmäßigen Abständen einer Sichtprüfung unterzogen werden. Bei den Überspannungsschutzgeräten (ÜsG), die ein fester Bestandteil dieser Blitzschutzsysteme sind, geschieht dies meist durch integrierte Statusanzeigen. Sie sind heute der Stand der Technik bei vielen Produkten zum Schutz von Stromversorgungssystemen. Aufgrund der in den Systemen verfügbaren Energien ist es allgemeine Praxis, das Temperaturverhalten der integrierten Schutzbausteine zu überwachen. Im Fehlerfall kommt es zu Temperaturerhöhungen einzelner Schutzkomponenten, die dann über Schmelzlote vom Netz abgetrennt werden. Über mechanische Kopplungen wird dann eine elektrische oder mechanische Signalisierung am ÜsG angezeigt.
