Industrielle Netzteile spezifizieren: Worauf es ankommt
Die Auslegung industrieller Netzteile erfordert mehr als Standardwerte. Von Eingangsspannungsbereichen über Lastprofile bis hin zu thermischem Derating und Normen: Dieser Beitrag zeigt, wie Elektroingenieure Stromversorgungen robust und normgerecht spezifizieren
Industrielle Stromversorgungen sind zentrale Systemkomponenten mit direktem Einfluss auf Verfügbarkeit und MTBF einer Anlage. Für Elektroingenieure bedeutet das: Die Auswahl eines Netzteils ist integraler Bestandteil der Systemauslegung inklusive Worst-Case-Analyse, Redundanzkonzepten und normativer Absicherung. Hersteller wie Traco Power adressieren diese Anforderungen mit breit aufgestellten Industrieportfolios von DIN-Schienen-Netzteilen bis hin zu hochintegrierten DC/DC-Wandlern
Eingangsparameter: Netzvariabilität und Transienten berücksichtigen
Die Definition der Eingangsspannung geht über Nennwerte hinaus. Neben 230 VAC / 50 Hz müssen global einsetzbare Systeme typischerweise 85…264 VAC bei 47…63 Hz abdecken. Darüber hinaus sind folgende Punkte entscheidend:
Netztransienten und Surge-Festigkeit (IEC 61000-4-5)
Spannungseinbrüche und Hold-up-Anforderungen
Einschaltstrombegrenzung (Inrush Current)
Viele industrielle AC/DC-Netzteile, etwa aus dem Portfolio von Traco Power, bieten universelle Eingangsbereiche sowie optional DC-Eingangsbereiche, um hybride Versorgungskonzepte abzudecken.
Ausgangsseite: Lastprofile, Dynamik und Versorgungssicherheit
Die Ausgangsauslegung basiert auf realen Lastprofilen. In 24-V-Systemen sind insbesondere relevant:
Einschaltstromspitzen kapazitiver Lasten
Dynamische Lastwechsel durch Aktoren
Ripple & Noise für empfindliche Sensorik
Power-Fail-Verhalten und Überbrückungszeit
Die Leistungsdimensionierung erfolgt nicht nur über P = U × I, sondern unter Worst-Case-Annahmen aller simultanen Lasten. Eine typische Engineering-Praxis ist die Auslegung auf maximal 80 % der Nennleistung, um thermische Reserve und Alterung zu berücksichtigen
Serien- und Parallelschaltung: Skalierbarkeit im Systemdesign
Wenn Standardleistungen nicht ausreichen, kommen modulare Ansätze zum Einsatz:
Reihenschaltung: Spannungserhöhung, jedoch mit Schutzbeschaltungen (z. B. antiparallele Dioden) gegen Rückspeisung
Parallelschaltung: Leistungserhöhung, idealerweise mit aktiver Stromaufteilung
Einige industrielle Netzteile – einschließlich ausgewählter Serien von Traco Power – unterstützen Parallelbetrieb oder bieten entsprechende Application Notes zur sicheren Implementierung.

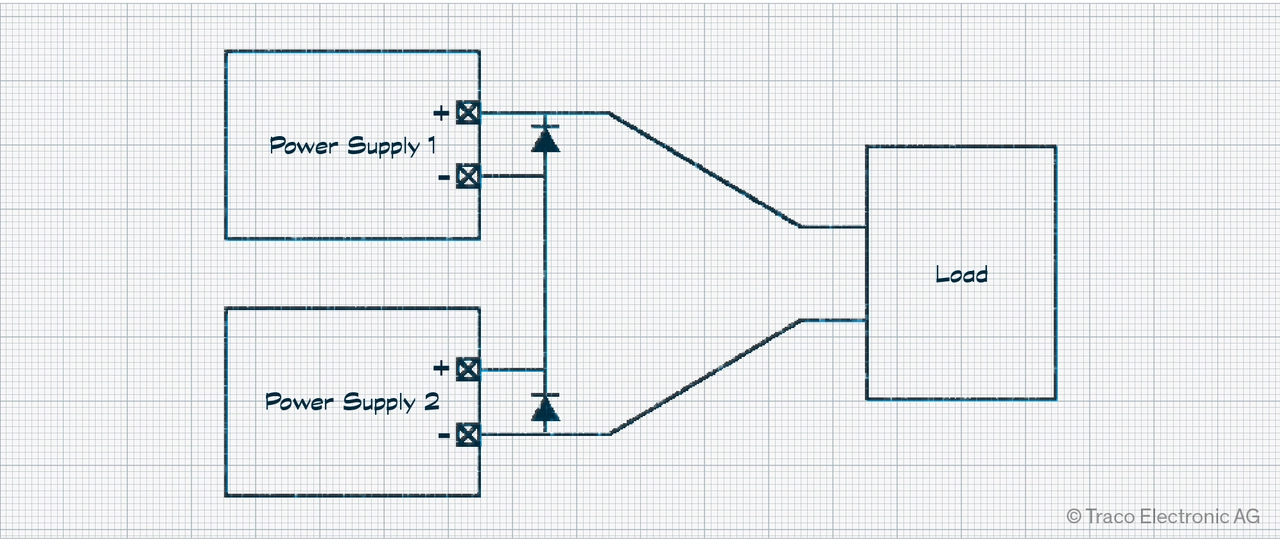

Wenn Netzteile in Reihe geschaltet werden, kann dies eine höhere Ausgangsspannung erzeugen. Dazu werden jedoch Antiparallel-Dioden empfohlen, um Sperrspannungen zu vermeiden, wenn die Anlaufzeiten unterschiedlich sind.

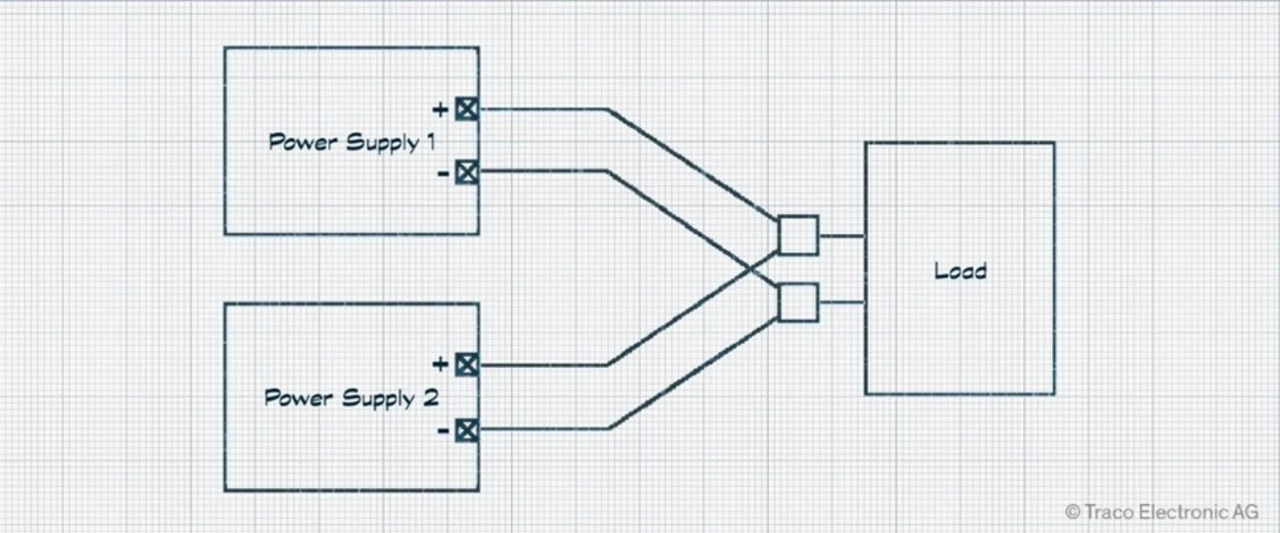

Netzteile können für die Stromversorgung parallelgeschaltet werden. Es ist darauf zu achten, dass beide Ausgänge die gleiche Spannung haben.
Ohne geeignete Massnahmen kann es zu Lastungleichverteilungen oder Instabilitäten kommen.
Thermik, Derating und mechanische Integration
Die thermische Auslegung bestimmt maßgeblich die Lebensdauer. Relevante Faktoren:
Derating-Kennlinien in Abhängigkeit von Temperatur und Einbaulage
Konvektionskühlung (~20 LFM als Richtwert)
Vermeidung aktiver Kühlung zur Reduktion von Ausfallrisiken
DIN-Schienen-Netzteile sind im Schaltschrank Standard, während kompakte PCB-Netzteile für Embedded-Anwendungen eingesetzt werden. Traco Power bietet hier sowohl gekapselte Module als auch Open-Frame-Lösungen für unterschiedliche Integrationsgrade
Normen und Umweltbedingungen: Design for Compliance
Die Einhaltung relevanter Normen ist zwingend:
UL 61010 für Sicherheitsanforderungen
EN 61373 / IEC 60068-2 für mechanische Belastungen
EN 61000-x für EMV
Zusätzlich müssen Umgebungstemperatur, Luftfeuchtigkeit und Verschmutzungsgrad berücksichtigt werden. Hochwertige Netzteile – wie sie Traco Power anbietet – sind häufig bereits für industrielle Umgebungen qualifiziert und reduzieren damit den Zertifizierungsaufwand auf Systemebene.
Vom Standardprodukt zur kundenspezifischen Lösung
Wenn Standardlösungen nicht ausreichen, bieten Hersteller wie Traco Power:
Anpassung bestehender Designs
Erweiterte Zertifizierungen
Kundenspezifische Netzteilentwicklungen
Damit lassen sich auch anspruchsvolle Anforderungen, etwa in der Bahntechnik, Medizintechnik oder Automatisierung, zielgerichtet umsetzen.
Fazit
Die Spezifikation industrieller Netzteile erfordert eine ganzheitliche Betrachtung elektrischer, thermischer und mechanischer Parameter. Wer Lastprofile, Umgebungsbedingungen und Normen frühzeitig integriert und auf etablierte Herstellerlösungen zurückgreift, stellt die Weichen für maximale Systemzuverlässigkeit und minimale Ausfallzeiten.
