Echtzeit-Spektrumanalyse
Schnelle und kurze Signale sicher erkennen
Schaltungen, Geräte und Systeme werden immer schneller und komplexer. Damit steigen auch die Anforderungen an das Mess-Equipment, wenn es um die Signalverfolgung und deren Analyse geht.
Fortsetzung des Artikels von Teil 1
Leistungsstarke Analyse-Software

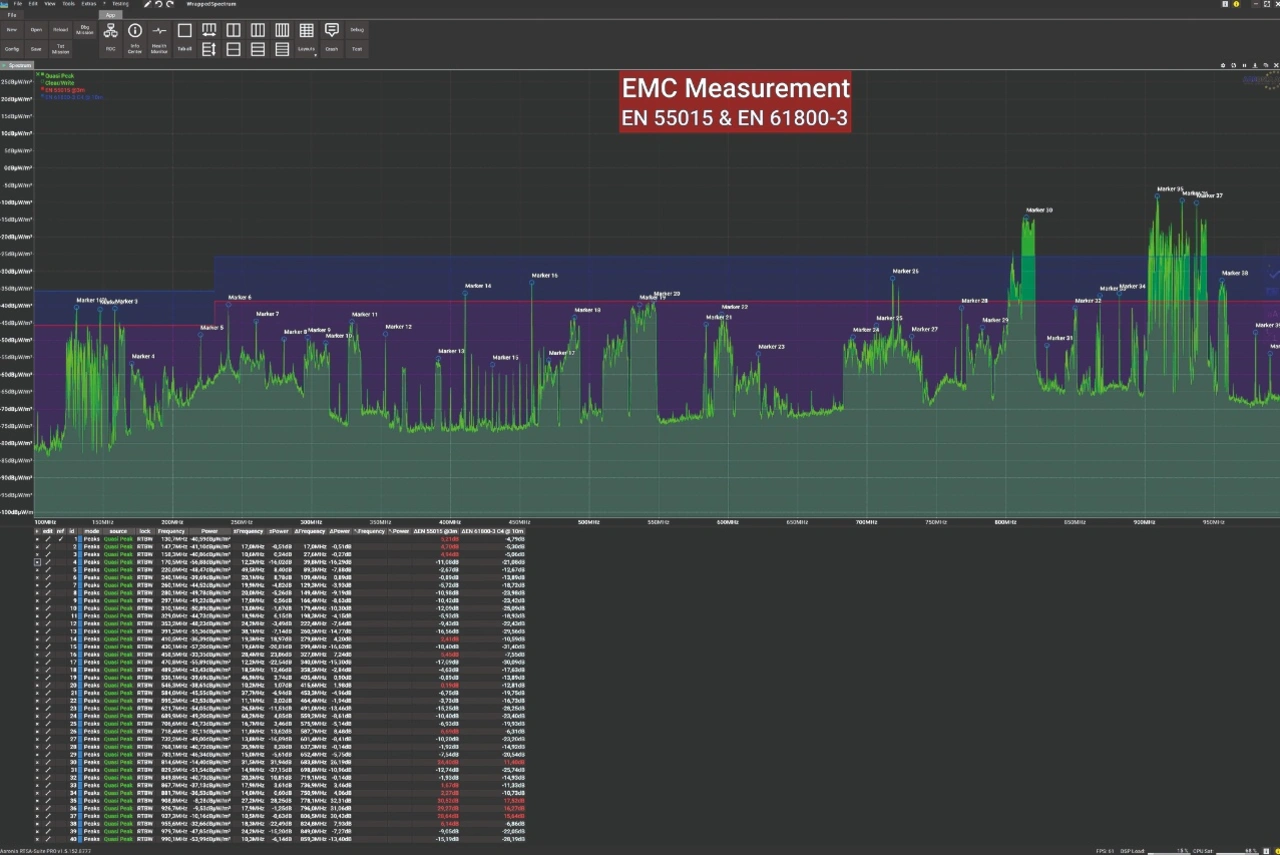

Neben der Hardware kommt heutzutage der Software eine mindestens ebenso große Bedeutung zu. Mit der modularen Echtzeit-Spektrumüberwachungssoftware RTSA-Suite Pro liefert Aaronia ein leistungsstarkes Softwarepaket zur Signalaufzeichnung und Datenanalyse. Die »Record & Replay«-Funktion erlaubt beispielsweise die lückenlose Echtzeit-3D-Ansicht mit bis zu 25 Millionen Samples pro Sekunde. Die Software ermöglicht unter anderem die gleichzeitige Anzeige mehrerer Spektren, Histogramm-Funktion, Wasserfall-Anzeige in 2D oder 3D, unlimitierte Marker-Anzahl oder eine komplexe Grenzwertanzeige.

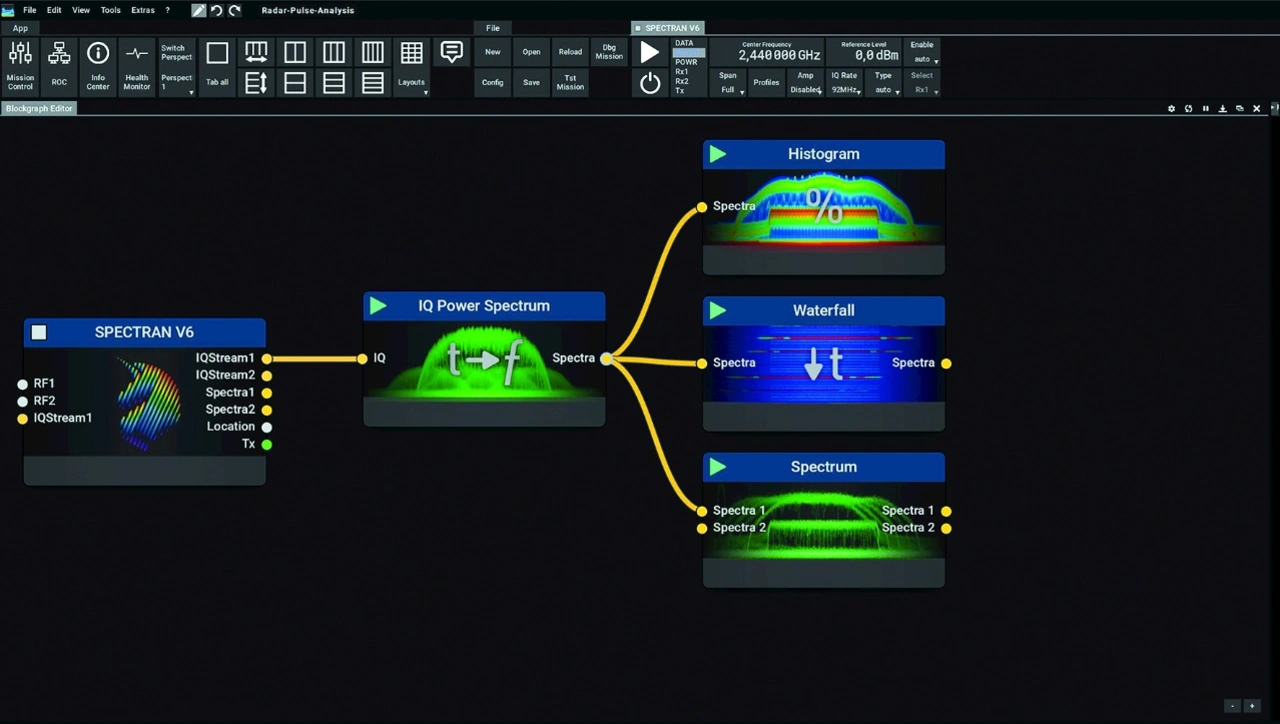

Trotz aller Komplexität ist die RTSA-Suite Pro intuitiv per Drag & Drop konfigurierbar, um unterschiedlichste Hardware zu verbinden und Einstellungen oder Ansichten individuell anzupassen. Dabei werden einzelne Blöcke so zusammengesetzt und miteinander verbunden, dass quasi ein visuelles Abbild des Messaufbaus als Blockdiagramm entsteht. Aaronia nennt dies »Missions«. Auf diese Weise ist jede Messaufgabe schnell und einfach realisierbar. Häufig benötigte Messaufbauten werden einfach als fertige Mission gespeichert und können somit jederzeit wieder aufgerufen werden.
Wer es einfacher haben möchte, kann auch vordefinierte Missions von der Aaronia-Website herunterladen, in die RTSA-Suite Pro einlesen und sofort mit seinen Messungen starten. Der Download ist kostenlos. Handelt es sich um eine spezielle Anwendung, in der etwa eine kostenpflichtige Funktion enthalten ist, muss der Kunde diese zuvor kaufen. Auch hier bietet Aaronia einen speziellen Test-Service: »Wir wollen nicht, dass jemand ein Softwaremodul kauft und dann feststellt, dass er es doch nicht für seine Zwecke verwenden kann«, so Geschäftsführer Thorsten Chmielus. »Daher bieten wir unseren Bestandskunden die Möglichkeit, die jeweilige Funktion 30 Tage lang kostenlos zu testen. Erst danach müssen sie die Lizenz erwerben, sofern sie weiter eingesetzt werden soll.«
Eine Vielzahl von Blöcken im Gesamtwert von 7782 Euro ist bereits kostenlos in der Basisversion enthalten. Hierzu gehören unter anderem diverse 2D- und 3D-Ansichten, IQ-Verarbeitung, Trigger, AM/FM-Decoder, Filereader, Filewriter, Remote http oder Scripts.
IQ-Recording
Praxisgerecht ist die Möglichkeit, IQ-Daten in Echtzeit aufzuzeichnen. Die Record&Replay-Funktion des Spectran V6 erlaubt in Verbindung mit der RTSA-Suite Pro die Aufzeichnung und Wiedergabe der vollen IQ-Bandbreite von bis zu 245 MHz. Auf diese Weise lassen sich alle Informationen speichern, die zur Wiederherstellung eines Signals benötigt werden. Die Daten werden lokal auf dem angeschlossenen Computer abgelegt und lassen sich jederzeit wieder aufrufen, um ein Signal detailliert untersuchen zu können. Die Aufzeichnungsdauer ist nur noch durch die Kapazität der verwendeten Speichermedien begrenzt. Zum Betrieb der Software auf Windows-10- oder Linux-Systemen sind mindestens 2 GB Arbeitsspeicher sowie ein Quad-Core-Prozessor mit 1,6 GHz Taktfrequenz und AVX2-Unterstützung nötig. Damit ist die RTSA-Suite Pro auch auf kleineren Computern lauffähig.
Auch für Geräte anderer Hersteller
Die RTSA-Suite Pro lässt sich nicht nur mit Aaronia-Messgeräten verwenden, sondern ist kompatibel zu anderen Markengeräten und erweitert deren Einsatzspektrum. Wer beispielsweise per Softwarelizenz für 2500 Euro seinen Tektronix-Spektrumanalysator um die RTSA-Suite Pro erweitert, bekommt den Filewriter/Reader zum Speichern und Abspielen von Daten im Wert von 4550 Euro kostenlos mitgeliefert.
