Teledyne LeCroy stellt nächste Generation HD-Oszilloskope vor

Teledyne LeCroy stellt nächste Generation HD-Oszilloskope vor
© Teledyne LeCroy

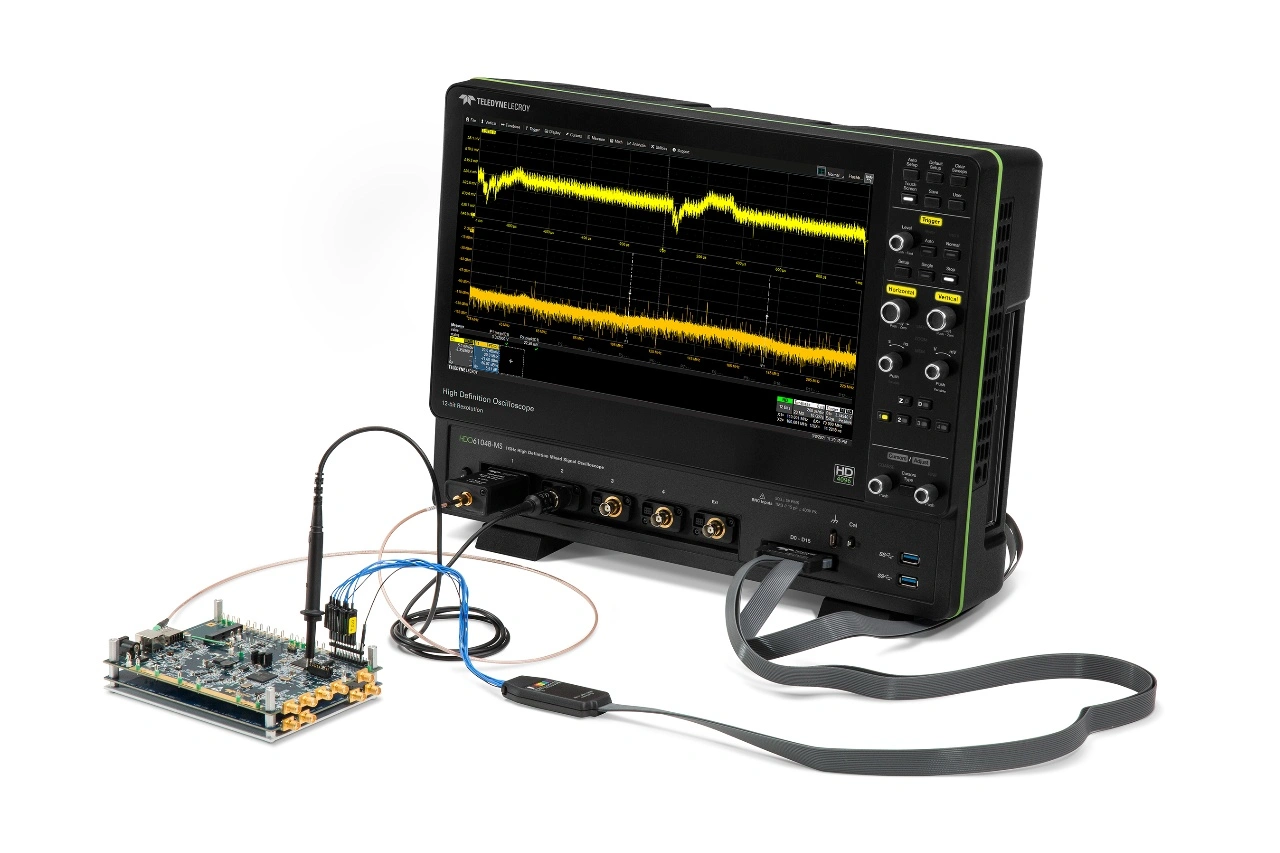

Das HDO6000B ist das erste Oszilloskop, das die Signalerzeugung und Spektralanalyse in einem Gerät mit kompromissloser 12-Bit-Auflösung und einem brillanten 15,6-Zoll-Display anbietet. Bis 1 GHz Bandbreite, 10 GS/s Abtastrate und 250 mPkte runden das umfassende Angebot ab.

Die HDO6000B-Serie ist Teledyne LeCroy's neueste Implementierung der HD4096-Technologie. Die HDO6000B-Serie deckt den Bereich von 350 MHz bis 1 GHz Bandbreite ab und bietet eine Abtastrate von 10 GS/s und lange Speicher von bis zu 250 Megapunkten.

Das kompakte Gehäuse ist deutlich kleiner als vergleichbare Konkurrenzgeräte, verfügt aber dennoch über ein hochauflösendes 15,6-Zoll-Display für eine gestochen scharfe Darstellung der erfassten Signale.

Ein optionaler interner Generator erzeugt Standard- und Arbiträrsignale, der sich ideal zur Stimulation der zu testenden Messobjekte eignet.

Abgerundet wird das Paket durch die umfassendste Toolbox von Analysefunktionen die bei Oszilloskopen verfügbar ist. Das HDO6000B ist das erste Design, das all diese Funktionen in ein Oszilloskop integriert und dabei durchgängig 12 Bit Auflösung ohne jegliche Kompromisse bietet.
Mehr Information zu unseren High Definition Oszilloskope finden Sie unter
https://teledynelecroy.com/oscilloscope/hdo.aspx

Diese umfangreiche Funktionalität wird durch die Benutzeroberfläche MAUI® with OneTouch leicht zugänglich gemacht. MAUI® mit OneTouch vereinfacht die Einrichtung von Messungen und bietet dem Benutzer wesentlich schnellere Antworten bei der Fehlersuche in Signalanomalien. Das Gerät kann auch mit MAUI Studio, dem Fernsteuerungs- und Offline-Analyse-Tool von Teledyne LeCroy, ferngesteuert werden.

Anbieter zum Thema

zu Matchmaker+

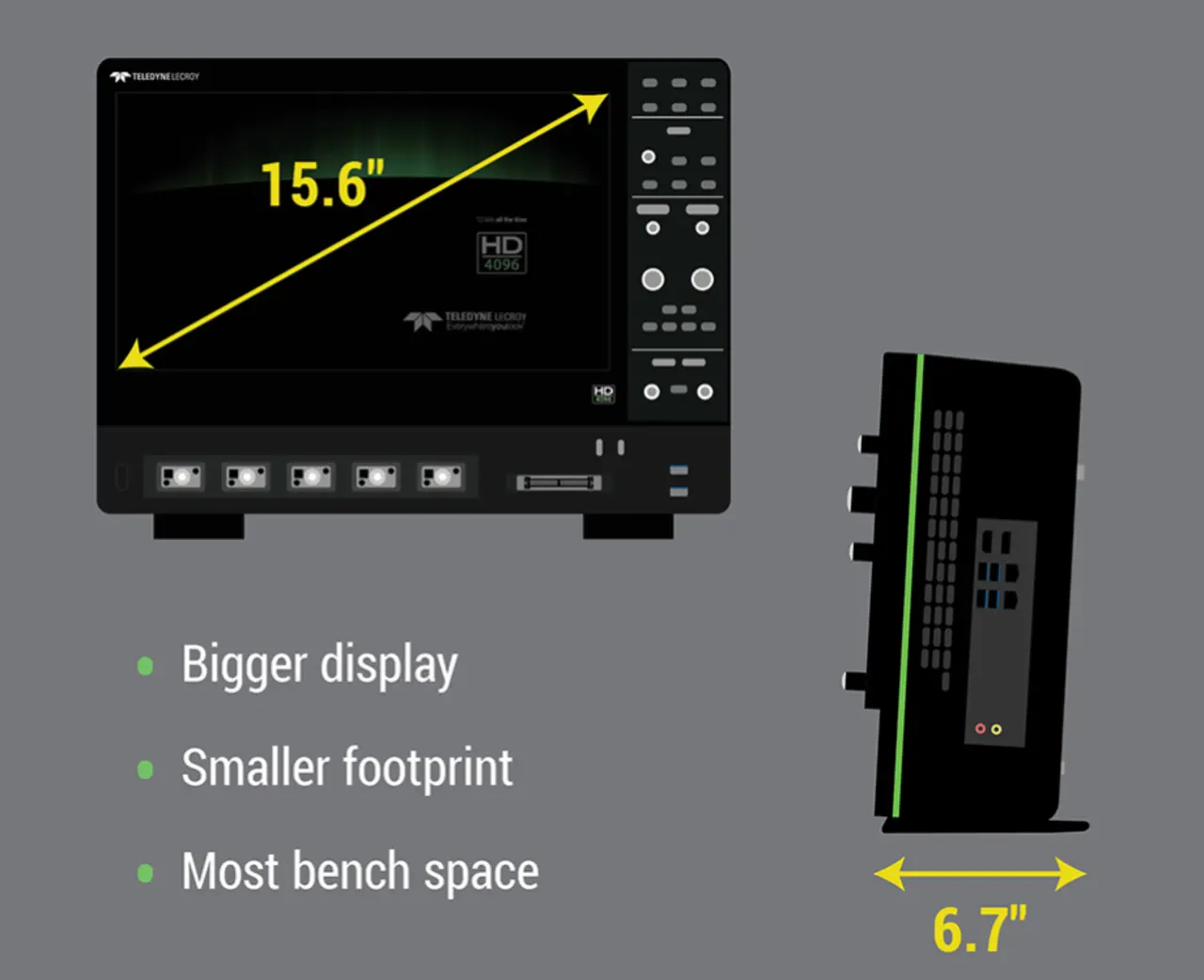

Großes Display, kleine Stellfläche
© Teledyne LeCroy

Großes Display, kleine Stellfläche

Mit einem 15,6-Zoll-Display und einer Auflösung von 1920x1080 ermöglicht die HDO6000B Serie dem Benutzer, mehr Details zu erfassen. Durch Anschluss eines zweiten Monitors kann der Anwender den erweiterten Desktop in hoher 4K-Auflösung betrachten.

Mit nur 6,7" Tiefe (25 % weniger tief als Konkurrenzprodukte) sind die Oszilloskope der HDO6000B Serie das schlankste Gerät auf dem Markt. Daher benötigt der HDO6000B weniger Raum auf dem Arbeitsplatz, so dass Sie mehr Raum für Ihre Testschaltungen und Tastköpfe haben und sich mehr auf Ihre Designvalidierung konzentrieren können.

HD4096 High Definition Technologie

Die HD4096 High Definition Technologie basiert auf 12-bit ADCs mit hoher Abtastrate, Verstärkern mit hohem Signal-to-noise Verhältnis und eine auf die 12bit Auflösung optimierte Low-Noise Systemarchitektur. Die HDO4096 Technologie erlauben es den HDO-B Modellreihen, Signale bis 1 GHz mit der 16x höheren Auflösung zu erfassen und darzustellen als vergleichbare Oszilloskope mit 8bit Technologie.

Mit bis zu 250 MPkt Speicher können die HDO-B High Definition Oszilloskope auch große Datenmengen mit höchster Genauigkeit erfassen. Die präzise Gerätearchitektur erfasst zuverlässig sowohl schnelle Transienten als auch umfangreiche Signaldaten.
Downloaden Sie unser White Paper über diese Technologie im Vergleich zu anderen
https://go.teledynelecroy.com/l/48392/2019-11-10/7tw39x

Spektrumanalyse

Spectrum-Pro-2R bietet die flexibelste Spektralanalyse und verfügt über Darstellmöglichkeiten mit logarithmischer Skala, 2D und 3D Wasserfalldarstellung, Korrekturmöglichkeiten für externe EMC-Sonden und lässt isch mit Hilfe und Drag-and-Drop spilend leicht bedienen. Nutzen Sie den langen Erfassungsspeicher, um Siganlanalysen bis hinunter zu 1 Hz Auflösungsbandbreite bei einem Frequenzspan von bis zu 100 MHz durchzuführen.

QualiPHY Compliance Test

Das QualiPHY-Framework bietet eine automatisierte und einfach zu bedienende Plattform für Konformitätstests für viele serielle Datenstandards. QualiPHY reduziert die Zeit und den Aufwand, für Compliance Tests indem es Sie durch die verschiende Setup führt und alle Ergebnisse vollständig dokumentiert.

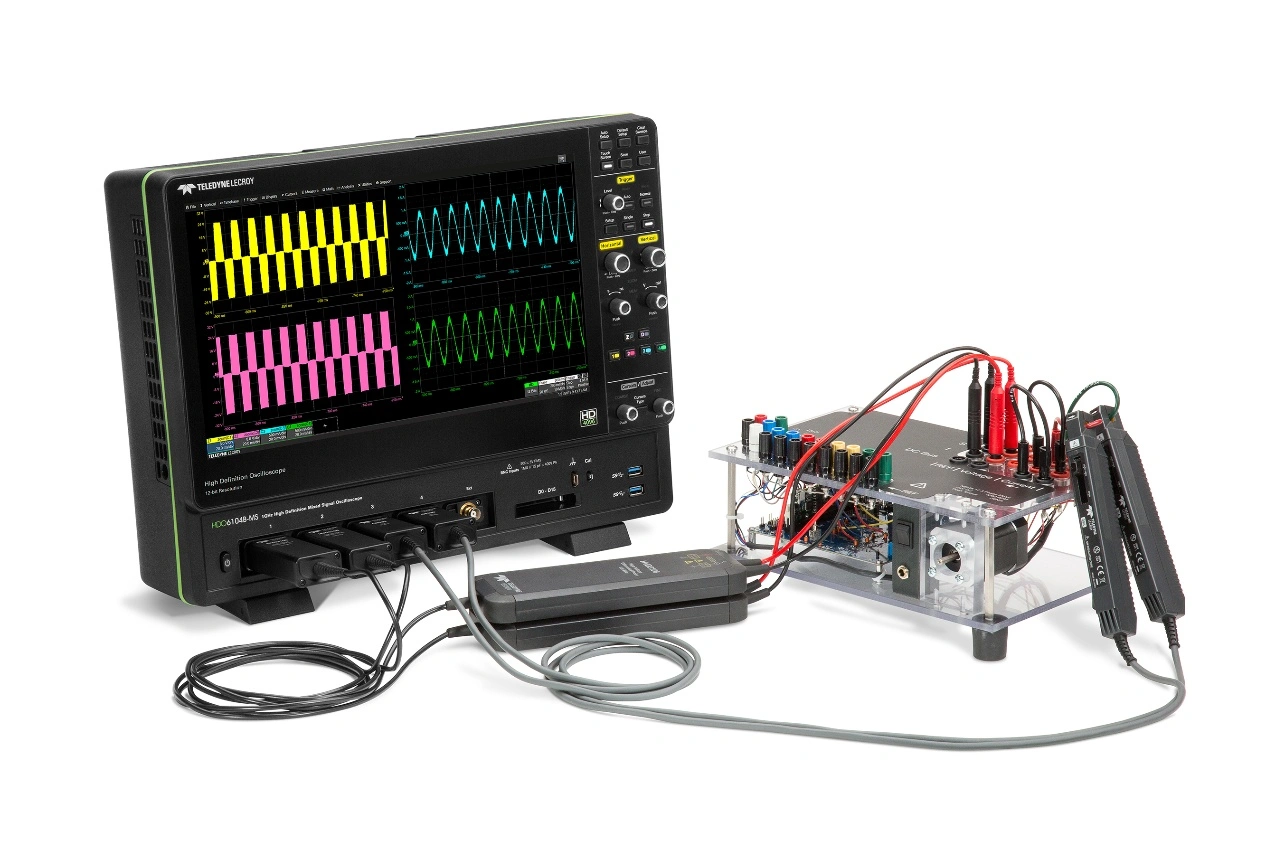

HDO6000B bietet herausragende Anwendungsmöglichkeiten
© Teledyne LeCroy

HDO6000B bietet herausragende Anwendungsmöglichkeiten

Alle HDOs sind durch die HDO4066 Technologie ideal geeignet für das Debugging und die Fehlersuche in der Leistungselektronik, in der Automobilelektronik und in Embedded/Mechatronik-Designs mit hochauflösenden Sensorsignalen. Sie sind daher die bevorzugten Oszilloskope in den Bereichen Automotive, digitales Power Management, Power Integrity, Physik und Militär/Luftfahrt.

AUTOMOBIL-ELEKTRONIK
© Teledyne LeCroy

AUTOMOBIL-ELEKTRONIK

Die 12-Bit-Oszilloskope der HDO6000B-Serie bieten eine breite Palette an auf die Anforderungen im KFZ angepasste Tastkopflösungen, Konformitätstests (z.B. für Automove Ethernet) sowie umfangreiche Trigger, Decode und Debug-Software-Pakete, um die spezifischen Testanforderungen der Automobilindustrie optimal zu erfüllen.

LEISTUNGSMESSUNG
© Teledyne LeCroy

LEISTUNGSMESSUNG

Die 12-Bit-Oszilloskope der HDO6000B-Serie bieten 4 hochauflösende analoge Kanäle, eine speziell angepasste Software für die 3-Phasen-Leistungsanalyse sowie leistungsfähige Tastköpfe für die Messung an Wechselrichtern, Spannungsversorgungen und deren Ansteuerung.

BESTES EMBEDDED-SYSTEM-DEBUGGING
© Teledyne LeCroy

BESTES EMBEDDED-SYSTEM-DEBUGGING

Die 12-Bit-Oszilloskope HDO6000B erfassen lange Aufzeichnungen mit höchster Auflösung und beiten damit optimale Veraussetzungen für eine umfassendste Analyse von Embedded Computersystemen (analog, digital, serielle Daten und Sensoren).

POWER INTEGRITY

Mit der hohen Auflösung sowie dem großen Speicher der 12-Bit-Oszilloskope HDO6000B können Sie alle Aspekte der Spannungsversorgung, Übertragung und Verbrauch validieren und debuggen. Spezielle Analyse Pakete sowie die inovativen Power Rail Tastkopflösungen runden das Produktspektrum ab.

Einfache Bedienung durch OneTouch Gestensteuerung

Die HDO6000B Serie setzt das 2016 vorgestellte MAUI OneTouch Bedienkonzept auf einem hochauflösendem 15.6“ Display ein. Hierbei werden bekannte Touchscreen Gesten eingesetzt, um instinktiv mit dem Oszilloskop zu interagieren. Dies verkürzt die Einarbeitungszeit und das Arbeiten mit dem Oszilloskop wird effizienter und anwenderfreundlicher – alle gängigen Funktionen können einfach mit dem Finger durchgeführt werden und erfordern kein Öffnen von Pop-Up Dialogen oder Menüs.

 MAUI mit OneTouch optimiert die Benutzung eines modernen Oszilloskops. Die Einstellung des Gerätes wird durch innovative Drag und Drop Aktionen durchgeführt und auch mathematische Funktionen und Parametermessungen werden mit nur einem Finger aufgesetzt. Über das „Hinzufügen” Feld können neue Kanäle geöffnet und mathematische- und Parametermessungen ergänzt und genauso wieder geschlossen werden. Anwender, die eine klassische Bedienung bevorzugen, können die Oszilloskop auch weiterhin mit dem bekannten Dreh und Druckknöpfen bedienen.

All diese Eigenschaften sowie eine Vielzahl an universellen und anwendungsspezifischen Tastköpfen und Software-Optionen, macht die Geräte der HDOs Familie so erfolgreich.

Mehr zum Produkt erfahren Sie auf:
https://teledynelecroy.com/oscilloscope/hdo6000

Die folgenden Videos zeigen die Vorteile der HDO6000B Modellreihe:
https://teledynelecroy.com/support/techlib/videos.aspx?docgroupid=58
