Verifizieren der Konsistenz eines Designs

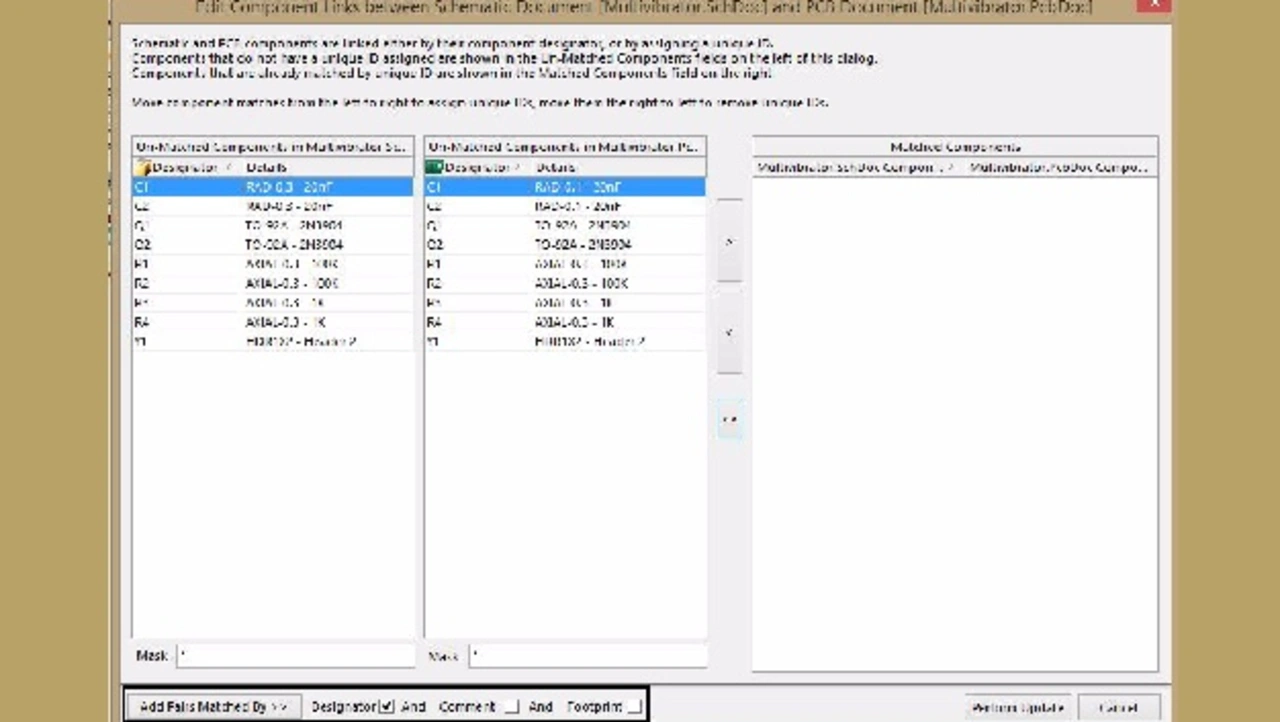

Eine andere Methode, die Altium Designer nutzt, um den Anwendern beim Verifizieren der Konsistenz eines Designs nach dem Import zu helfen, sind die Component Links (Bild). Dieser Dialog bietet den Anwendern die Gelegenheit, den Status der Verknüpfungen zwischen den Komponentensymbolen im Schaltplan und den entsprechenden Komponenten-Footprints im PCB zu überprüfen. Mit diesem Verfahren kann der Anwender die Komponenten im einen Dokument mit jenen im anderen Dokument über eine Reihe von Filtern (z. B. nach der Kurzbezeichnung) abstimmen. Zusätzlich besteht für Anwender die Möglichkeit, die Abstimmung der Verknüpfungen zwischen zwei importierten Dokumenten manuell vorzunehmen.
Wie schon erwähnt, ist eine 100-prozentige Umwandlung eines Projekts nicht möglich, da es auf ein völlig anderes Design-Werkzeug übertragen wird und es grundlegende Unterschiede zwischen beiden gibt. Deshalb wird den Anwendern empfohlen, eine manuelle Bereinigung vorzunehmen.
Hier einige der vorgeschlagenen Verifikationskriterien:
- Kompilieren der Projekte in Altium Designer
- Warnungen und Fehlermeldungen durchschauen
- Behebung der Warnungen und Fehlermeldungen im Schaltplan
- Component Links zur automatischen Abstimmung der Komponenten zwischen Schaltplänen und PCB durchführen.
- Synchronisation von PCB und Schaltplan per Engineering Change Order (ECO)
- Behebung der Warnungen und Fehlermeldungen im PCB
- Start der Regelüberprüfung (Design Rules Check – DRC)
- Aktualisierung der Regeln und Behebung etwaiger DRC-Fehler
- Generieren der Dokumentation und der Ausgabedateien
- Zum Abschluss: Gründliche Sichtprüfung von Schaltplan und PCB
