"Maßschneiderei" für Steckverbinder

18. Dezember 2012, 9:55 Uhr | Alfred Goldbacher

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Eine geniale Idee musste her!

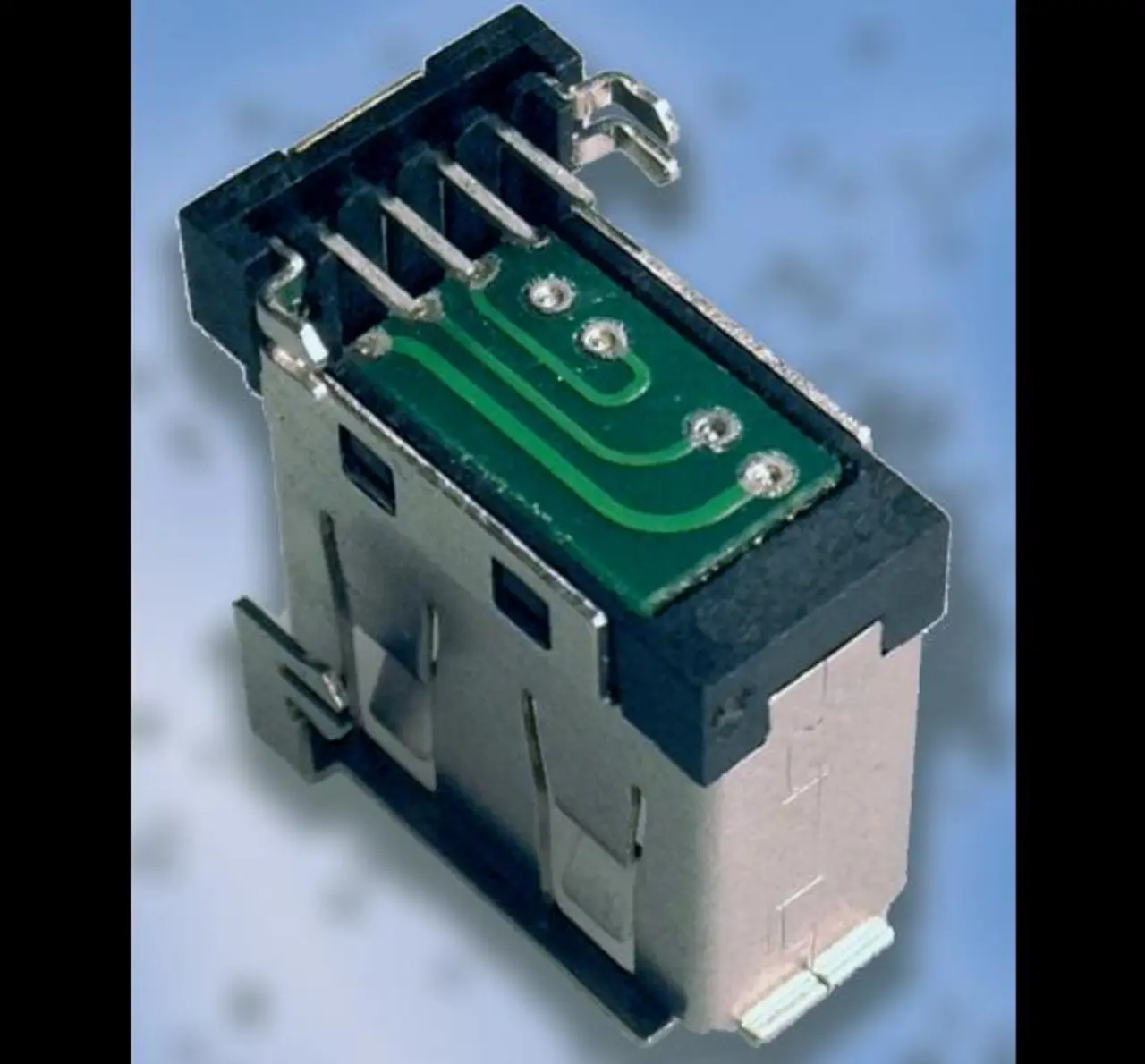

Erst ein raffinierter Design-Trick führte zum Erfolg. Wie gut auf dem Bild zu erkennen ist, wurde eine Miniaturleiterplatte integriert, mit deren Hilfe die Buchsenkontakte mit den Buchsen-Lötanschlüssen verbunden wurden. Die Gesamtabmessungen betragen 14,55 x 8,8 x 14 mm³. Die Werte für Auszieh- und Einsteckkräfte sowie unter anderem für die Vibrationsbelastung werden durch diese konstruktiven Maßnahmen nicht negativ beeinflusst und entsprechen den Standardanforderungen, zwei zusätzlich seitlich angebrachte THT-Lötkontakte garantieren den sicheren Halt auf der Platine.
