Steckverbinder
De-facto-Standards für industrielle Anwendungen
Fortsetzung des Artikels von Teil 1
De-facto-Standards für industrielle Anwendungen
Profibus-konformer M12-Feldanschluss mit 360°-EMI/RFI-Schirmung

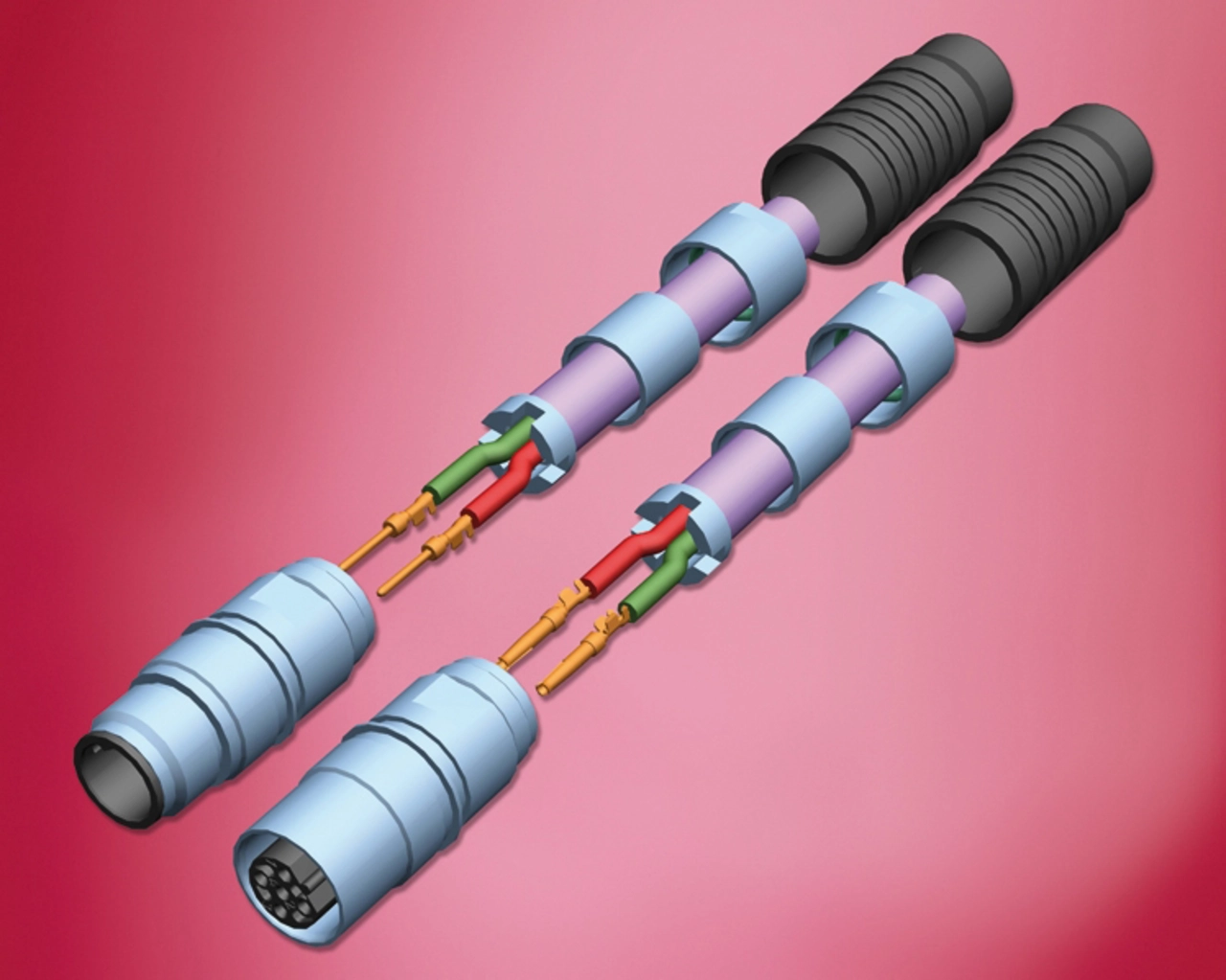

Im Rahmen der I-Net-Baureihe hat Provertha (www.provertha.com) einen neuen IP-67-konformen M12-Crimpstecker entwickelt, der sich für Profibus- Applikationen eignet (Bild 3). Ein geschirmtes Vollmetall-Gehäuse sorgt zusammen mit dem Crimpflanschsystem für eine effektive 360°-EMI/RFISchirmung und so für eine störsichere Datenüberübertragung. Zudem ist der neue I-Net M12 Crimp in wasserdichter Gehäuseversion entwickelt worden und gewährleistet die Schutzart IP 67. Zudem sichert das Crimpflanschsystem mit dem Hexagonal-Crimp der Außenhülse eine rüttel- und torsionssichere Zugentlastung des Kabels im rauhen Industrieumfeld.
M12-Stecker für Sensoren und Automatisierungskomponenten
Als einer der Marktführer bietet auch Tyco Electronics (www.tycoelectronics.com) mit seinem M8-/M12-Steckverbinder- System eine kompakte, zuverlässige Lösung für den Anschluss von Sensoren, Aktoren und Interface-Einheiten in industriellen Anwendungen. Das System umfasst Kabelkonfektionen, Einbaustecker, Ersatz- bzw. Reparatursteckverbinder und Adapter. Die Stift- und Buchsensteckverbinder sind in zwei Größen verfügbar: M8 in 3- und 4-polig, M12 in 3-, 4-, 5- und 8-polig. Die M12-Reihe enthält u.a. auch eine rechtwinklige Version mit integrierter LED-Anzeige, und alle Produkte entsprechen der Schutzklasse IP 67 bzw. IP 68 (Ersatz-/ Reparatursteckverbinder). Die Firma Binder (www.binder-connector.de) wiederum hat ihr M12-Steckverbinderangebot ausgeweitet, nachdem die Außendurchmesser geschirmter Kabel aufgrund UL- und Schleppketten- Anforderungen sowie steigender Polzahlen immer größer werden. Die M12-Stecker gibt es – neben den bereits etablierten Schirmringversionen für Kabeldurchmesser 4 bis 6 mm und 6 bis 8 mm – jetzt auch in einer Version für 8 bis 10 mm Kabeldurchmesser. Die Kontaktierung des Schirmgeflechtes erfolgt über einen Schirmring großflächig auf das Gehäuse. Zunächst werden 8-polige Schraubklemmversionen angeboten – bei Bedarf auch weitere Polzahlen. Der Steckverbinder entspricht im gesteckten und verriegelten Zustand sowie bei sachgerechter Konfektionierung der Schutzart IP 67. Mit ITT Interconnect Solutions (www.itt-cannon.com) schließt sich der Kreis der in dieser Aufstellung genannten Hersteller.
Das Unternehmen präsentiert seine neue Steckverbinderserie METR1X-Steckverbinder als spezielle Lösung für Sensoranwendungen – beispielsweise im Motorraum schwerer Dieselaggregate. Die Steckverbinder verfügen über eine EMV-Abschirmung und sind unempfindlich gegenüber Korrosion, Vibration, Stößen, Motorölen und Salzsprühnebel (nach DIN EN 60068). Erhältlich sind die Bauteile als 2-, 3- und 4-polige Versionen, die als Kabelstecker sowie Kabel- oder Gehäusedose zur Verfügung stehen. Platz finden sie in einem gecrimpten Edelstahlgehäuse, das in verschiedenen Ausführungen angeboten wird. Sie erfüllen die Dichtigkeitsanforderungen der Schutzklasse IP 69K im usammengesteckten Zustand; des Weiteren enthalten sie ein Polbild gemäß M12-Standard sowie vergoldete CGK-Crimp-Kontakte der Größe 20 und eine Sekundärverriegelung.
