Bildsensor-SoC mit 132 dB Dynamik

Sehen bei extremen Lichtverhältnissen

26. Mai 2010, 11:24 Uhr | Von Pierre-François Rüedi und Simon Gray

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 5

Kompaktes, energiesparendes Bildverarbeitungssystem

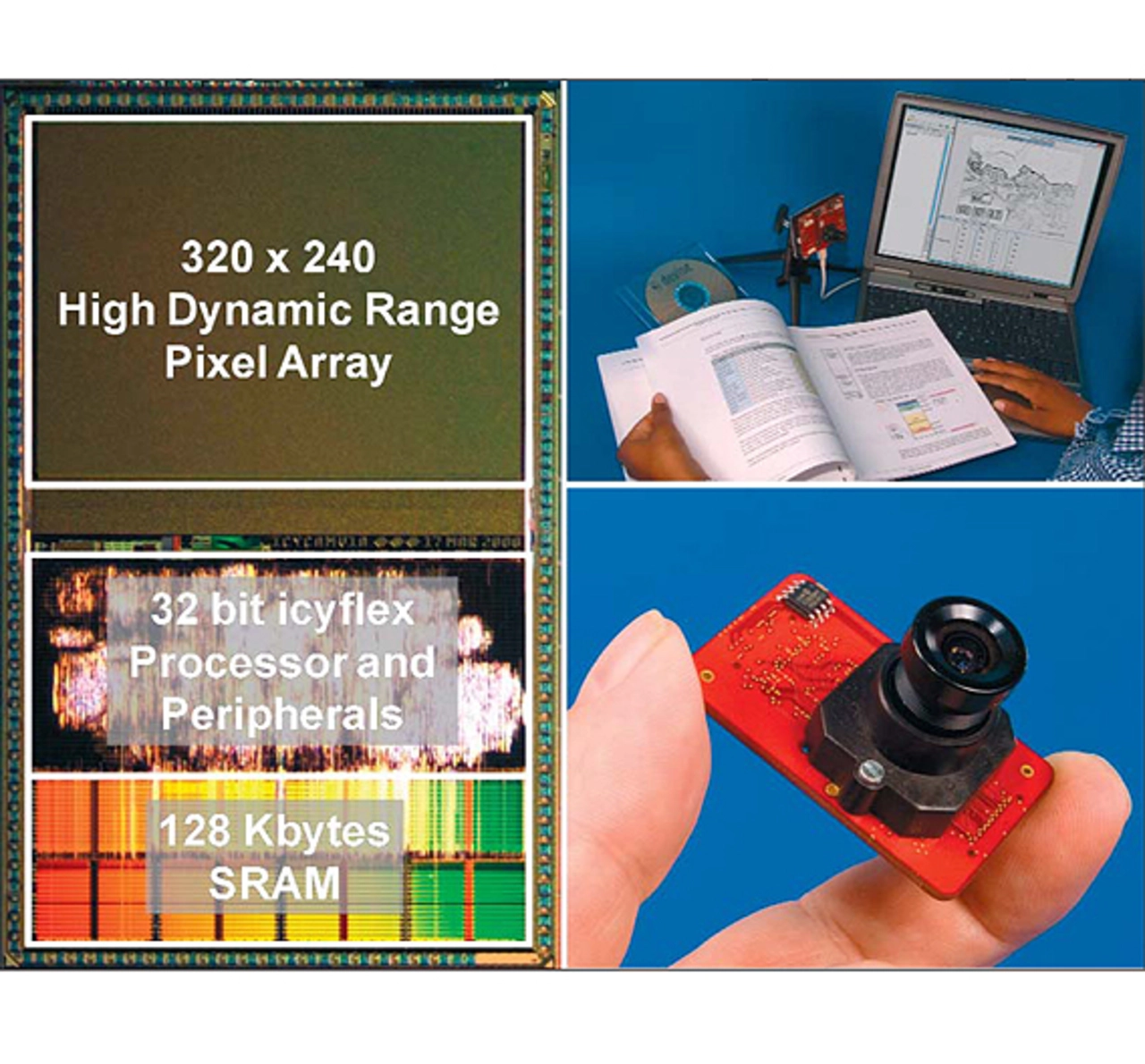

Die Schaltung wurde in einem optischen CMOS-Prozess (0,18 μm) integriert. Das Pixel-Array mit 320 x 240 Pixeln erreicht bei einer Pixelgröße von 14 x 14 μm² einen Füllfaktor von 20 Prozent (Bild 5). Der Dunkelstrom entspricht bei 25 °C 44 mV/s. Wird der kleinste benutzbare Fotostrom auf das Zehnfache des Dunkelstroms festgelegt, beträgt der maximal erreichbare Dynamikbereich bei einem Spannungsbereich von 2 V und einer Mindestintegrationszeit von 1,2 μs 132 dB. Mit der variablen Referenzspannung wird dieser Dynamikbereich nach einer Integrationszeit von 32 ms erreicht. Die wichtigsten Kenngrößen des Bildsensor-Systems-on-Chip sind in der Tabelle zusammengefasst.

Parameter	Wert
Auflösung	320 x 240 Pixel(QVGA)
Pixelgröße/Füllfaktor	14 x 14 μm²/20 %
Chip-Größe	44 mm²
Empfindlichkeit	6 V/lux/s
Dunkelstrom	44 mV/s bei 25°C
Fixed Pattern Noise	0,51 LSB
Dynamikbereich	132 dB
Stufen pro Dekade	149
Betriebsspannung	Digital: 1,8 V; Analog: 3,3 V
Leistungsaufnahme (bei 30 Bildern/s)	80 mW
DSP-Taktfrequenz	50 MHz
Internes SRAM	128 Kbyte
Temperaturbereich	-40 °C bis + 105 ° C

Die wichtigsten Parameter des Bildsensor-System-on-Chip »icycam«

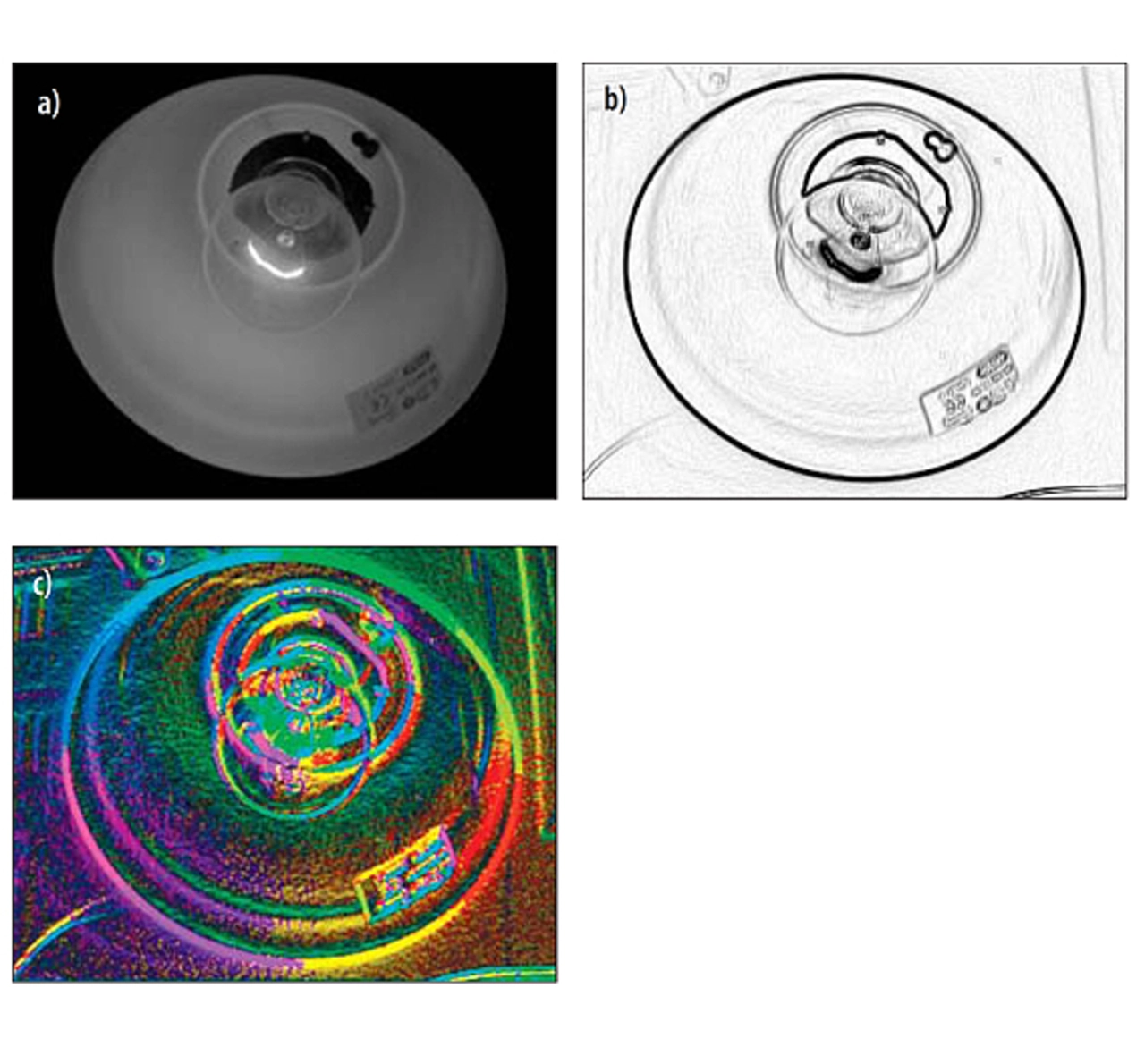

In Bild 5 ist auch ein Beispiel einer auf dem icycam-SoC basierenden Miniaturkamera mit geringer Leistungsaufnahme für den Einsatz in der industriellen Bildverarbeitung zu sehen. Die Aufnahmen der leuchtenden Glühlampe in Bild 6 wurden mit dem icycam-SoC gemacht. Das Bild 6a zeigt eine Hochdynamik-Aufnahme der Lampe. Auf dem Bild 6b ist der Kontrastbetrag dargestellt und das Bild 6c gibt die Kontrastrichtung wieder, wobei die Richtungen durch Farben codiert und die Farbintensitäten durch den Kontrastbetrag gewichtet werden. In die-sem dritten Bild werden Details im schwach beleuchteten Hintergrunds deutlich, die in der beleuchtungsunabhängigen Kontrastdarstellung (Bild 6b) nicht sichtbar sind.

Dank der konstanten Transferfunktion des Sensors über einen weiten Dynamikbereich, der logarithmischen Beleuchtungscodierung und der Kontrastdarstellung ist das Bildsensor-SoC icycam bestens geeignet für Anwendungen mit wechselnden Beleuchtungsbedingungen oder Umgebungen mit hohem Dynamikbereich.

Die Kontrastdarstellung wurde bereits erfolgreich für Echtzeit-Anwendungen in der Überwachungstechnik und in der Fahrzeugindustrie eingesetzt. Basierend auf dem icycam-SoC wurde ein Algorithmus für einen »Autofahrassistenten« entwickelt. Dessen Hauptfunktion besteht darin, Fahrbahnmarkierungen zu erfassen, um fortlaufend die Position des Fahrzeugs auf der Straße zu kennen und den Fahrer im Fall eines unwillkürlichen Verlassens der Spur zu warnen. Dank des hohen Dynamikbereichs des Sensors arbeitet dieser Assistent auch in extremen Lichtsituationen stabil – z.B. beim Fahren aus einem Tunnel ins helle Sonnenlicht. Auf gewöhnlichen Bildsensoren basierende Systeme liefern in einer solchen Situation vorübergehend unkorrekte Angaben.

Das icycam-SoC ermöglicht ein äußerst kompaktes Bildverarbeitungssystem mit Pixel-Array, Prozessoren, Speichern und eingebundener Software einschließlich Bildverarbeitungsalgorithmen in einem 44 mm² kleinen Gehäuse – und das bei einer Leistungsaufnahme von nur 80 mW. Es ermöglicht, Bildakquisition, Analyse und Entscheidungsfindung in einem Chip durchzuführen, wodurch sich wiederum Möglichkeiten für kostengünstige Bildverarbeitungssysteme für den Einsatz in der Industrie, in der Fahrzeug-, Roboter- und Sicherheitstechnik eröffnen.

Literatur

[1] www.csem.ch

[2] Ruedi, P.-F.; et al.: A 128 x 128 Pixels 120 dB Dynamic Range Vision Sensor Chip for Image Contrast and Orientation Extraction. IEEE Journal of Solid-State Circuits, 2003, Jahrgang 38, H. 12, S. 2306 bis 2317.

[3] Arm, C.; et al.: Low-Power 32-Bit Dual-MAC 120 μW/MHz 1,0 V icyflex DSP/MCU Core. ESSCIRC, Edinburgh, September 2008, Konferenzband, S. 190 bis 193.
