Kostengünstige Implementierung

Mixed-Signal-ICs zur Strom- und Leistungsmessung

9. August 2012, 13:56 Uhr | Iris Stroh

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

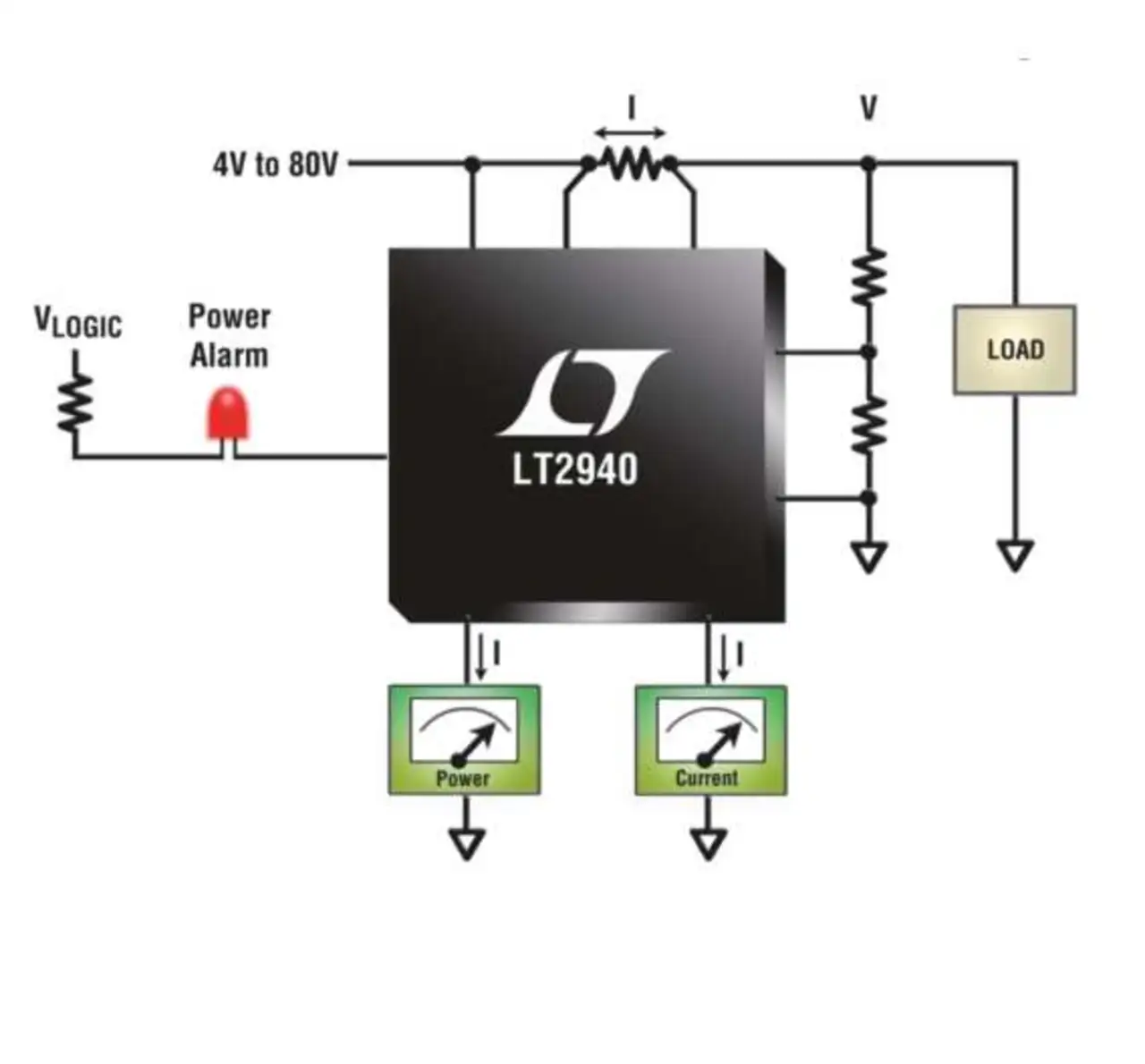

LT2940 als Leistungs- und Strommonitor

Von Linear Technology eignet sich beispielsweise der LT2940 als Leistungs- und Strommonitor für Systeme mit Betriebsspannungen von 4 bis 80 V. Der LT2940 enthält alle Funktionsblöcke, die zur Messung, Überwachung und Steuerung veränderlicher Spannungen und Ströme benötigt werden. Der LT2940 berechnet die Leistung mithilfe eines echten Vierquadranten-Multiplizierers mit einer Leistungsmessgenauigkeit von ±5 Prozent und einer Strommessgenauigkeit von ±3 Prozent.

Der LT2940 misst auf der High-Side mit einer Messbandbreite von über 500 kHz einen Strom und eine Spannungsdifferenz und berechnet daraus die momentane Leistung. Der Vier-Quadranten-Multiplizierer und eine Gegentakt-Ausgangsstufe gewährleisten eine korrekte Verarbeitung bidirektionaler Ströme und bipolarer Spannungsdifferenzen. Sowohl Leistungen, die aus dem überwachten Gerät herausfließen, als auch solche, die in das Gerät hineinfließen, werden gemessen.

Nach erfolgter Strom- und Spannungsmessung können die Strom- und Spannungswerte über ihre jeweiligen strom- und leistungsproportionalen Stromausgänge separat skaliert, gefiltert und überwacht werden. Ein interner Komparator mit komplementären Open-Collector-Ausgängen ermöglicht die Implementierung einer PWM-Regelschleife oder einer einfachen Logik, beispielsweise zur Überlastungsanzeige oder zur Ansteuerung einer LED-Alarmanzeige, eines Lastabschalter-MOSFETs, eines Lüfters oder eines digitalen Stromzählers. Der LT2940 ist in Versionen für den kommerziellen Temperaturbereich von 0 bis +70°C und für den industriellen Temperaturbereich von -40 bis +85 °C erhältlich.
