HF-Leistungstransistoren
Für Sender und Teilchenbeschleuniger
Zwei neue Leistungs-MOSFET-Paare hat Ampleon entwickelt - für den Bau leistungsstarker HF-Sender bis zu 1,6 kW.
Für den Einsatz in Sendern im Frequenzbereich bis 500 MHz hat Ampleon das Leistungs-MOSFET-Paar BLF189XRA entwickelt, in LDMOS. Die im SOT539-Gehäuse integrierten Leistungs-MOSFETs – BLF189XRA im SOT539A-Gehäuse zum Anschrauben, und BLF189XRAS im SOT539B-Gehäuse – mit gemeinsamem Source-Anschluss sind besonders robust, mit beidseitigem ESD-Schutz, und für den Betrieb an max. 135 V ausgelegt.
Eingesetzt in einem UKW-Sender (108 MHz) kann das Leistungs-MOSFET-Paar, an 50 V betrieben, über 1.600 W als kontinuierliche Leistung abgeben – mit einem maximalen Wirkungsgrad von 82 %. Die Leistungs-MOSFETs sind extrem robust und können einem Stehwellenverhältnis von 65:1 standhalten – Bedingungen, die in einer rauen Betriebsumgebung oder bei Wartungsarbeiten auftreten können.

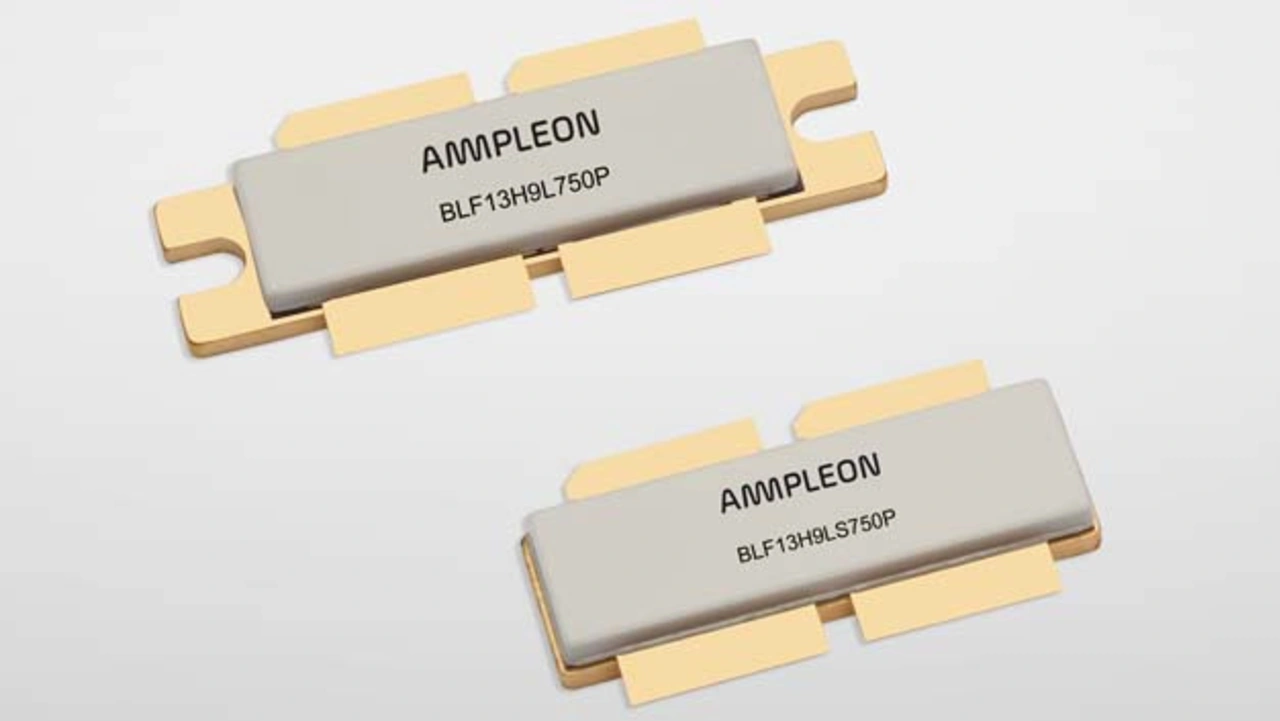

Speziell für den Einsatz in Teilchenbeschleunigern im 1,3-GHz-Bereich hat Ampleon das Leistungs-MOSFET-Paar BLF13H9L750P, im SOT539A-Gehäuse zum Anschrauben, und BLF13H9LS750P im SOT539B-Gehäuse, entwickelt. Auch sie sind mit einem gemeinsamen Source-Anschluss ausgestattet.
Ausgelegt für den Betrieb an bis zu 108 V kann das Leistungs-MOSFET-Paar bis zu 750 W Leistung bei 1,3 GHz abgeben – sowohl gepulst als auch im kontinuierlichen Betrieb, mit einem Wirkungsgrad von 62 %.
