„Universal-Bus“ wird für immer mehr Messtechnik-Anwendungen genutzt
USB in der Messtechnik
Fortsetzung des Artikels von Teil 2
USB-Messtechnik auch im „Embedded-Format“
Aus dem Bereich der Multifunktions-USB-Messboxen gibt es einige Versionen im Programm von Plug-in (www.plug-in.de). So z.B. die USB-1616HS-BNC, sie stammt von Measurement Computing, verfügt über 16 differenzielle Analogeingänge mit einer Summenabtastrate von 1 MS/s bei einer Auflösung von 16 bit. Neben den Analog-Eingangskanälen gehören auch zwei Analog-Ausgänge, 16 digitale Ein-/Ausgänge, vier Zähler, zwei Timer und ein Quadratur-Encoder sowie zahlreiche Trigger- und Synchronisierungs-Optionen zu den Funktionsmerkmalen: Alle analogen Ein- und Ausgänge, die digitalen Ein-/Ausgänge sowie Zähler-Ein-/Ausgänge können auf diese Weise exakt zeitlich miteinander synchronisiert werden. Die Antwortzeit der Ausgänge auf ein entsprechendes Triggerereignis an den Eingängen sei, so der Hersteller, garantiert kleiner als 2 μs. Dies wäre deutlich schneller als ein PC, der im Rahmen einer Applikations-Software als Entscheidungsinstanz für eine Folgeoperation dient. Die Triggermodi schließen digitale Bitmuster-, Pegel-, Flanken-, Fenster- sowie Pre- und Post-Trigger ein. Mit im Lieferumfang enthalten sind Software-Unterstützungs-Tools für die gängigen Programmiersprachen sowie die Software-Pakete InstaCal, Universal Library, Universal Library for Lab-VIEW und Tracer-DAQ.
Jobangebote+ passend zum Thema

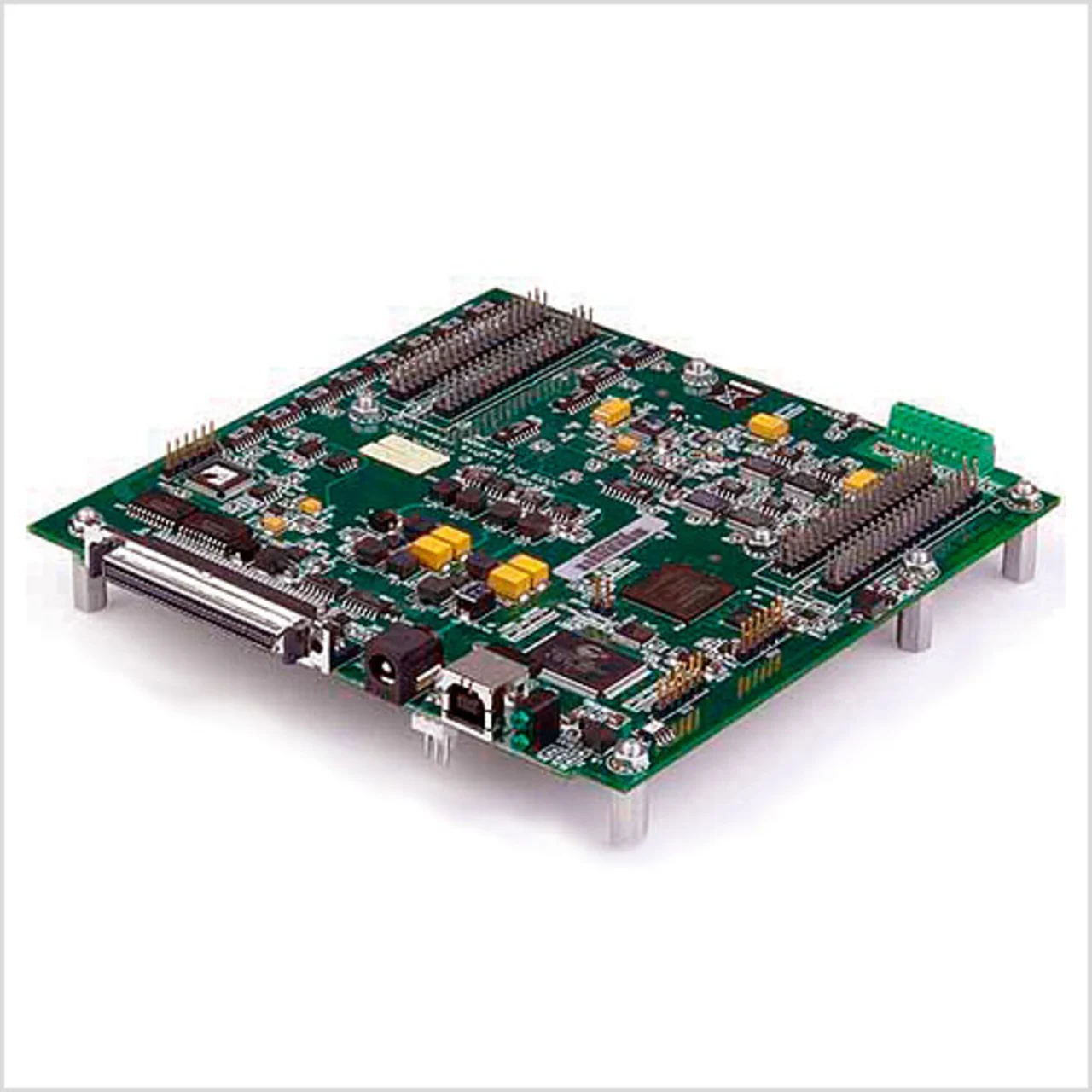

Neu sind im Programm des gleichen Unternehmens die 16-bit-Multi-I/OModule der USB-2500-Serie (Bild 7); sie sind (auch als „Embedded-Module“) einsetzbar bis 1 MHz Abtastfrequenz und bieten serienmäßig eine direkte Anschlussmöglichkeit für Thermoelemente, zahlreiche Trigger- und Synchronisierungsoptionen und eine umfangreiche Software-Unterstützung. Je nach Modell haben sie 16 single-ended oder acht differenzielle bzw. 32 single-ended oder 64 differenzielle Analog-Eingänge, vier Analogausgänge, High-Speed-Digital-I/O-Ports, eine digitale Bitmuster-Ausgabe sowie verschiedene Timer und Zähler-Varianten. Verfügbar sind auch die Signalkonditionierung für direkten Thermoelement-Anschluss sowie zahlreiche Trigger- und Synchronisierungsmöglichkeiten für Signal-Erfassung und -Ausgabe. ha
