Schwerpunkte

Bewegungserfassung, Plattformstabilisierung oder Navigationsaufgaben

Robuste 2D-/3D-Drehratensensoren

07. Dezember 2010, 14:04 Uhr   |  Nicole Wörner

Durch einen Messbereich bis max. ±4096°/s, einen Stromverbrauch von rund 5 mA und Gehäuseabmessungen von 6 x 6 x 1,8 mm3 zeichnen sich die bei Gleichmann Electronics erhältlichen mikromechanischen X-Y- bzw. X-Y-Z- Drehratensensoren SD742 und SD740 von SensorDynamics aus.

Die beiden jeweils in einem QFN40-Gehäuse untergebrachten Sensoren sind für eine Betriebsspannung von 2,6 bis 3,3 V und für Arbeitstemperaturen von -40 bis +85°C ausgelegt. Der maximale Offsetfehler bei Raumtemperatur beträgt 10°/s, die Offsetdrift über den gesamten Arbeitstemperaturbereich 5°/s. Die Empfindlichkeitsfehler bei Raumtemperatur sowie die Temperaturdrift der Empfindlichkeit sind standardmäßig mit jeweils maximal 5 Prozent spezifiziert, auf Kundenwunsch lässt sich dieser Wert nochmals auf 2,5 Prozent halbieren. Der Standardmessbereich bei Nutzung der integrierten I²C- oder SPI-Schnittstelle ist vom Hersteller mit ±1024°/sec. angegeben, optional sind bis maximal ±4096°/s realisierbar. Die interne Aktualisierung der Messwerte erfolgt mit mindestens 10 kHz, die ratiometrischen Analogausgänge sind für Messbereiche von ±64, ±128, ±256 oder ±512°/s konfigurierbar.

Mittels eines kontinuierlich arbeitenden Selbsttests wird die fehlerfreie Funktion der zwei- bzw. dreiachsigen Drehratenmesselemente ohne Unterbrechung der Messwertaufnahme überwacht. Ein weiteres Merkmal der Drehratensensoren SD742 und SD740 ist ihr spezieller Power-off-Modus, in dem keine Leistung verbraucht wird, die SPI-Schnittstelle aber hochohmig bleibt.

Dank des niedrigen Stromverbrauchs und der kleinen Gehäuseabmessung eignen sich die Drehratensensoren sowohl für den Einsatz in batteriebetriebenen Applikationen als auch für industrielle Regel- und Messaufgaben. Muster und Evaluierungsboards können bei Gleichmann Electronics bestellt werden.

2D/3D-Drehratensensoren von SensorDynamics

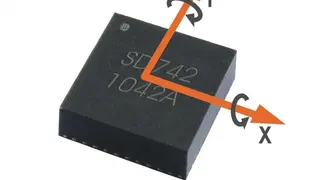

Drehratensensor SD742 von SensorDynamics

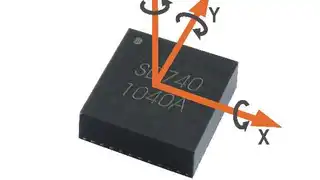

3D-Drehratensensor SD740 von SensorDynami
