Mixed-Signal-Oszilloskop erledigt auch komplexe Logikanalyse-Aufgaben

Mixed Signal – mehr sehen #####

4. Mai 2007, 13:15 Uhr | Johann Mathä

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 1

Konsumelektronik

Digitale Fotokameras Digitale Video-Camcorder HDD-/DVD-Recorder/Player Digitale TV-Geräte Portable Audio-/Video-Player Mobiltelefone Medizinelektronische Produkte Haushaltsgeräte	Drucker Scanner PDAs Eingabegeräte (Maus, Keyboard, ...) Video-/Audio-Aufzeichnungssysteme Optische Disks (DVD, HD-DVD-Blue-Ray)	Antriebssteuerungen Roboter Steuerungen, Regelungen, PLC-Systeme Sensorik, Mess-/Automatisierungssysteme
A/D- und D/A-Wandler Sensorik-Chips Prüf- und Testsysteme	Motorsteuerungen (ECUs) Sicherheitssysteme Unterhaltungselektronik-Komponenten

Tabelle 1. Moderne Elektroniksysteme mit charakteristischen Mixed-Signal-Designs

Johann Mathä
studierte Nachrichtentechnik an der FH Esslingen. Nach seiner Tätigkeit im Vertriebs- und Produktmanagement Kommunikationsmesstechnik bei Wandel & Goltermann war er Produktlinienmanager Messtechnik Optische Netze bei Acterna. Heute ist er Marketing Manager Deutschland für Test- und Messtechnik bei Yokogawa.
johann.mathae@de.yokogawa.com

Verwandte Artikel:

Mixed-Signal-Systeme sicher beherrschen

Oszilloskope: Applikationsvielfalt nimmt weiter zu

Jobangebote+ passend zum Thema

Ingenieur/Elektroingenieur/Elektrotechniker als Field Application Engineer

GEYER Electronic GmbH, Planegg

Alle Jobangebote im Elektroniknet Karrierebereich anzeigen

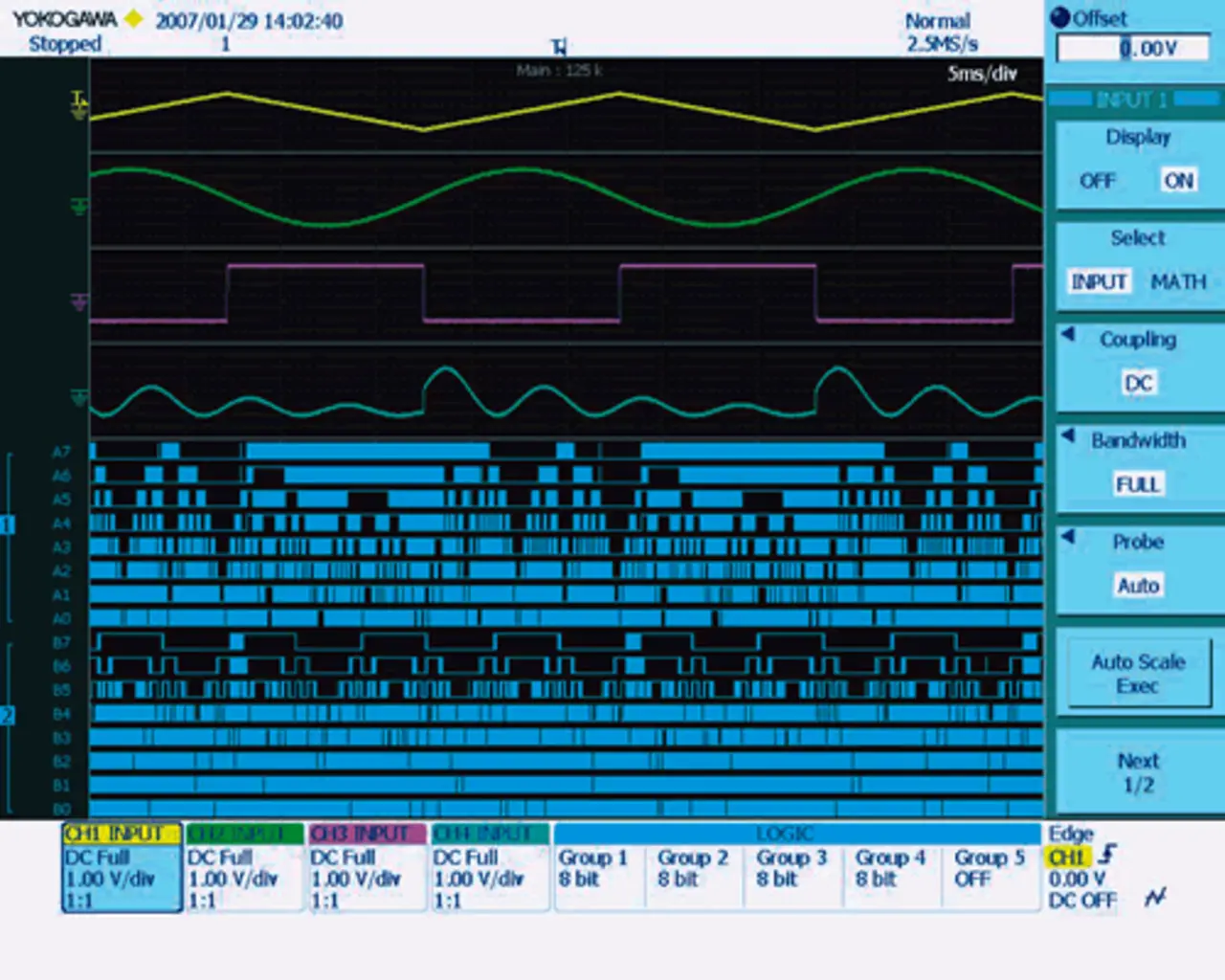

Das Triggerangebot des neuen MSO ist praxisgerecht umfassend. Als Triggerquellen stehen sowohl die analogen Kanäle als auch die Logikkanäle zur Verfügung, dazu Line- und Externtrigger. Die Trigger-Betriebsarten umfassen Edge/State, Pulsbreite und Status mit zahlreichen Untervarianten, Ereignis-Typ und Ereignis-Intervall sowie Spezialtrigger von seriellen Bus- und TV-Signalen. Besonders die Auswahl an seriellen Bus-Triggersignalen (I2C, LIN, CAN, SPI) ist für viele Analysen an modernen Busstrukturen wertvoll.

Für all diese Funktionen und insbesondere für die komplexe Signaldarstellung ist im Scope eine beachtliche Prozessorleistung notwendig. Selbst bei zugeschalteten Mess- oder Mathematikfunktionen umfassender Art bleibt die Bildschirm-Aktualisierung im Millisekunden-Bereich. Dies ist gerade bei der Darstellung einer großen Anzahl von gemischten Signalen wichtig, da hier die Analyse naturgemäß mehr Zeit erfordert und deshalb ein schnelles MSO wünschenswert ist.

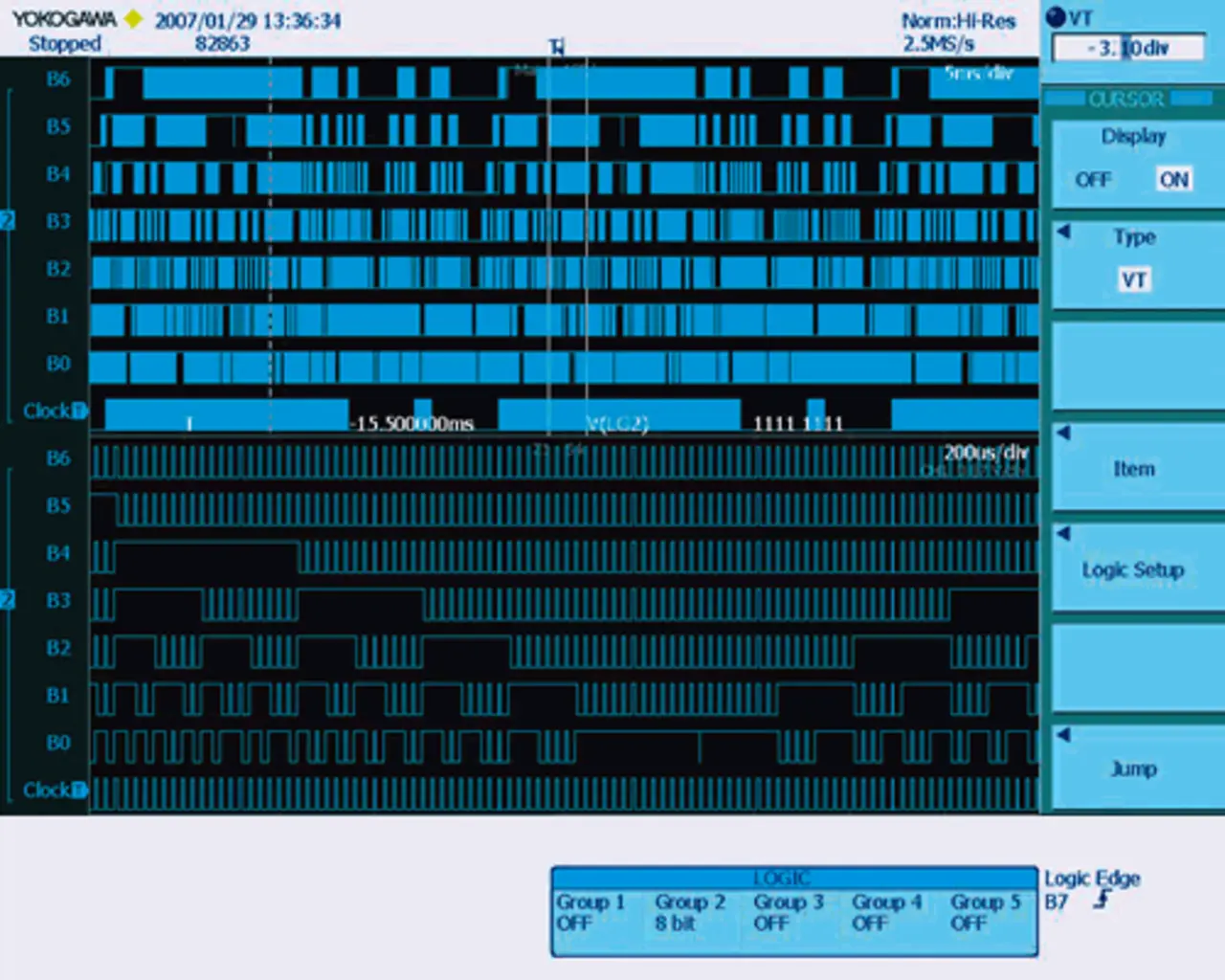

Im Akkumulations-Modus, in dem ständig die Kurvenformen überlagert zur Darstellung kommen und die Signalhäufigkeit durch geänderte Anzeige-Intensität (Helligkeitsmodulation) visualisiert wird, lassen sich auch seltene Ereignisse erkennen. Zudem hilft ein „History-Speicher“ für die Abspeicherung von Kurvenformen und allen zugehörigen Parametern bei der Fehlersuche und der Analyse seltener Ereignisse. Beträgt die Anzeige-Rate zum Beispiel 2000 Kurvenformen/s, sind diese auch im History-Speicher vorhanden. Offline lässt sich dann dieser Speicher mit Suchfunktionen oder Bild für Bild mit dem Scrollrad durchsuchen, und mit Player-Funktionen kann der Speicher wie in einem Video-Player durchgesehen werden. Suchfunktionen für digitale und analoge Ereignisparameter wie z.B. Edge, State, Puls, Logik-Pulse oder Bus-Signal-Kombinationen helfen bei der Analyse.
