PICMG entwickelt Designguide für Baseboards
COM-Express-Trends 2008
Fortsetzung des Artikels von Teil 1
COM-Express-Trends 2008

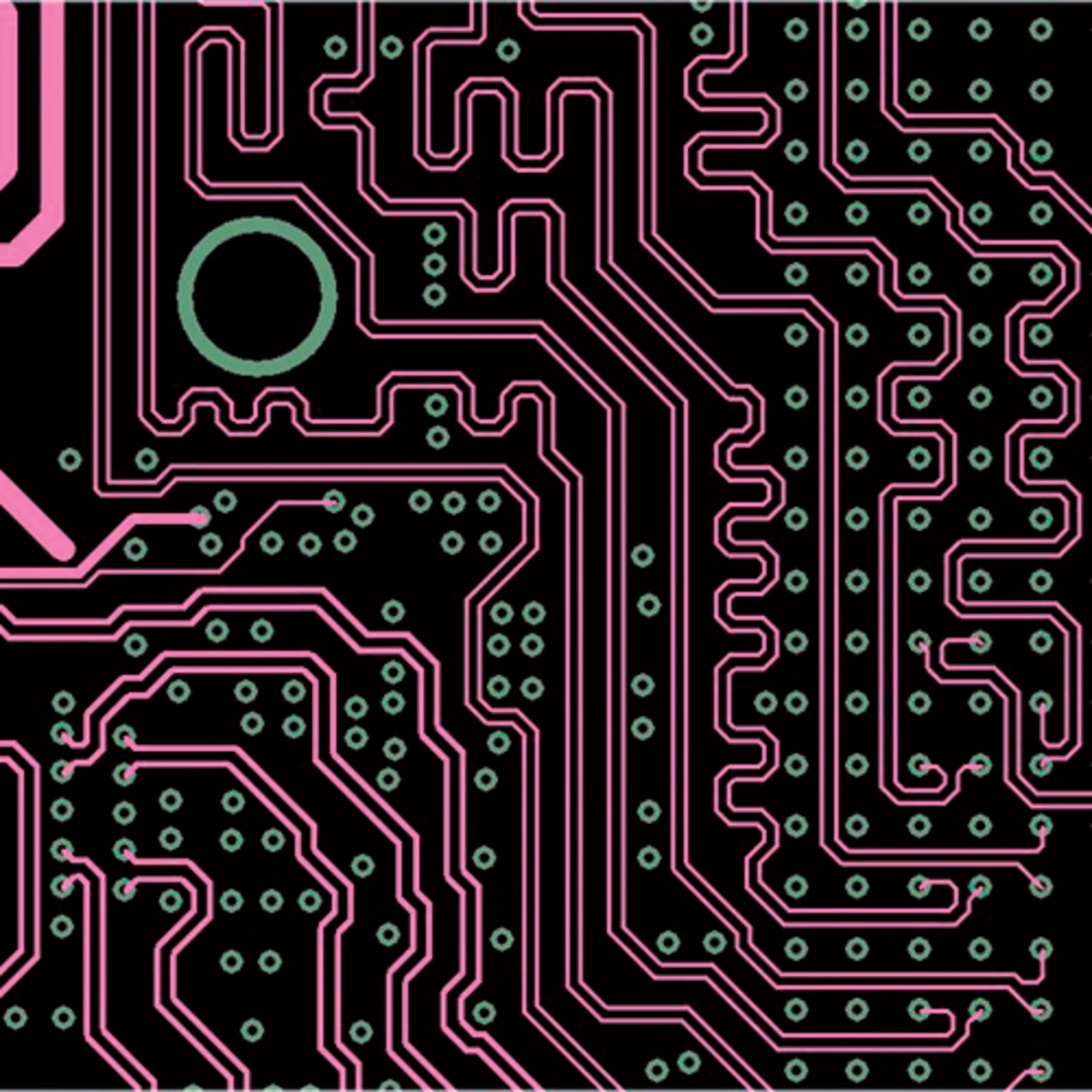

Weitere Beispiele für Entwicklungsgrundsätze sind der Aufbau der Baseboard-Layer- Stacks oder aber Regeln für das Trackrouting, weil hier viele Fehler entstehen können. Mäanderförmig verlegte Leiterbahnen helfen, mehrere unterschiedliche Leitungspaare auf exakt gleiche Längen zu bringen (Bild 3). Die Leitungspaare sollten möglichst nie die Leiterbahnebene (Lage) wechseln und wenn, dann immer bei gleicher Länge.
Jobangebote+ passend zum Thema
Auch sollten sie auf einer Leiterplattenebene immer den gleichen Lauf nehmen und identischen »Edge-to-Edge«- Abstand (z. B. bei PCIexpress ±5 mil / 0,127 mm) aufweisen. Als abschreckendes Beispiel wird in Schulungen jedoch z.B. ein Design gezeigt, bei dem alle (!) Leiterbahnen identisch lang gezogen wurden, was zu sich uferlos schlängelnden Leiterbahnen führte. Sicherlich ein Extrembeispiel, doch es veranschaulicht, dass bei entsprechender Anleitung (vorausgesetzt man liest sie...) deutlich weniger Fehler gemacht werden. Hinzu kommt, dass Entwickler von Baseboards meist keine Computerfans, sondern Spezialisten auf ihrem spezifischen Anwendungsgebiet sind. So interessiert sich z.B. der Entwickler eines Medizintechnik-Spezialunternehmens für alles, was mit dem menschlichen Herzen zu tun hat – Computerhardware ist für ihn nur ein Vehikel, um aktuelle Medizintechnik zu entwickeln. Er setzt COMs gern ein, um seine individuelle neue Lösung schnellstmöglich zur Marktreife zu führen. Hier wird die Arbeitsteilung zwischen Baseboard-Entwicklern und COMs ebenso deutlich wie der große Bedarf an Informationen zu Baseboard- Designs – die Triebfeder hinter den Bestrebungen der PICMG und der Marktteilnehmer.
Allerdings bleibt die Frage offen, warum sich das PICMG-Subkomitee als Standardisierungsgremium derzeit ausgerechnet vorrangig mit Baseboard-Designs für Computer- On-Modules befasst, denn der COM-Express-Design- Guide der PICMG beschreibt keine neuen Lösungswege, welche den Standard erweitern oder präzisieren. Auch gibt es – abgesehen vom festgelegten PCIClock- Delay – keine exklusiv für Baseboards geltenden Designprinzipien. Ein Ziel wird jedoch erreicht: Es gibt nur noch eine Quelle – die PICMG. Die Welt der Computer- On-Modules gemäß COM Express bedarf jedoch darüber hinaus noch deutlich wichtigerer Aktivitäten. Besonders bedeutend ist nämlich die Weiterentwicklung der COM-Express-Spezifikation. Und hierzu hat Kontron bereits einen Entwurf vorgelegt: Die »COM Express Extension «, mit der sich die COM-Express-Community nach Abschluss des Designguides befassen wird. Darüber hinaus sind flankierend zum COM-Express-Designguide auch intensive Schulungen ein besonders wichtiges, flankierendes Angebot. Kontron hat seit vielen Jahren auch in das Baseboarddesign- Training viel investiert und bietet mit großem Erfolg sowohl individuelle Trainings als auch Einsteigerschulungen in kleinen Gruppen an. Das Schulungspersonal ist technisch wie didaktisch ausgebildet und nimmt regelmäßig an entsprechenden »Train-the-Trainer«-Fortbildungen teil. Für die Zukunft ist geplant, die Schulungen auch als Online- Streams anzubieten. Ein weiterer Baustein wird eine Web- Sprechstunde mit den Chefdesignern von COMs sein, welche Kontron in Kürze anbieten wird. Letztlich will der Anbieter die COM-Entwicklergemeinschaft deutlich stärker zu einer Community zusammenführen, damit sie vom Know-how-Austausch profitieren kann und sich dadurch doppeltes Arbeiten an gleichen Themen vermeiden lässt. Dafür wird Kontrons Servicebereich »Boards & more«, der in der Vergangenheit im Wesentlichen kundenspezifische Baseboards entwickelt hat, in Zukunft noch einen deutlich erweiterten Leistungsbereich im After-Sales-Bereich der COMs, Grafik- und weiterer Module des Herstellers bekommen. Für Entwickler sollen all diese Bestrebungen einen abgerundeten Baukasten bilden, mit dem sie ihre spezifischen Applikationen schnell, effizient und wettbewerbsfähig entwickeln können, um im globalen Wettbewerb immer eine Nasenlänge voraus zu sein – denn nur so werden Unternehmen langfristig weiter erfolgreich sein. Weitere Informationen über die COM Express Extension bietet die Webadresse www.com-ig.org. (cg)
Zeljko Loncaric
ist Produktmarketing-Manager der Embedded Modules Division bei Kontron
Telefon 0 81 65/77 77 7
www.kontron.com
