'Mehr Rippen' heißt nicht 'mehr Kühlung'
Thermisches Design mit Aluminium-Kühlkörpern
Welchen Einfluss haben Finnenabstand, Finnendicke, Finnenlänge und Basisdicke auf den thermischen Widerstand von Aluminium-Kühlkörpern?
Weder maximale Oberfläche noch möglichst viel Material führen automatisch zur besten Kühlleistung. Entscheidend ist das Zusammenspiel aus Wärmeleitung innerhalb des Kühlkörpers und Wärmeabfuhr durch die Luftströmung. Von Ralph Schmidt
1. Oberfläche allein reicht nicht

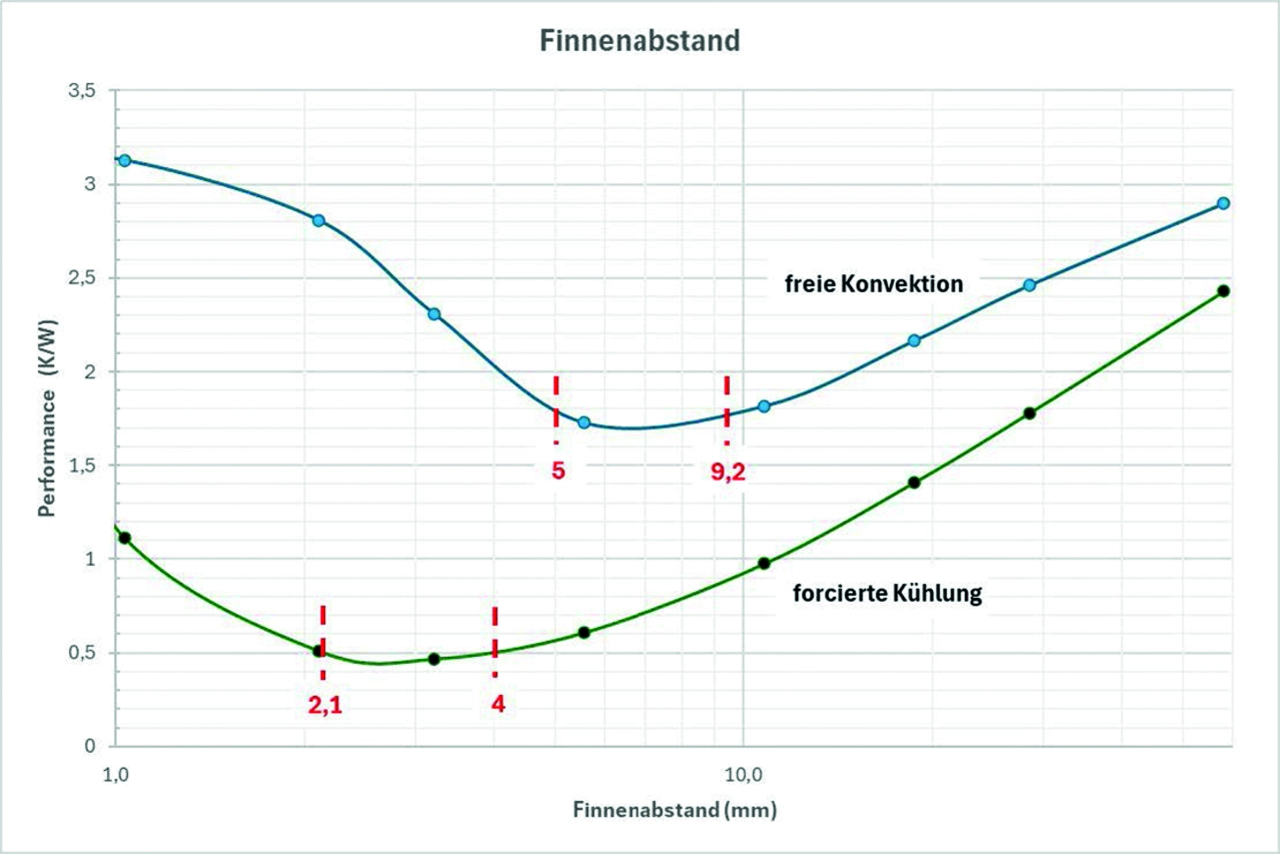

Mehr Rippen und kleinere Finnenabstände vergrößern zwar die Oberfläche, verbessern die Wärmeabgabe aber nicht zwangsläufig. Mit enger werdenden Finnen steigt der Strömungswiderstand, wodurch insbesondere bei freier Konvektion die Luftzirkulation eingeschränkt wird. Die zusätzliche Oberfläche kann dann thermisch nicht mehr effektiv genutzt werden.
Zu kleine Finnenabstände können trotz größerer Oberfläche die Kühlleistung verschlechtern. In den untersuchten Geometrien lagen günstige Bereiche bei freier Konvektion typischerweise um 7 mm, bei forcierter Kühlung um 3,5 mm. Die dargestellten Aussagen basieren auf CFD-Untersuchungen typischer Aluminium-Kühlkörper unter definierten Randbedingungen und dienen als technische Orientierung für vergleichbare Geometrien.
In den untersuchten Geometrien erwiesen sich Finnenabstände von etwa 7 mm als günstig, bei forcierter Kühlung etwa 3,5 mm. Entscheidend ist somit nicht die maximale Rippenzahl, sondern ein ausgewogenes Verhältnis zwischen Oberfläche und Luftdurchsatz.
2. Dickere Finnen bringen oft wenig
Dickere Finnen verbessern zwar die Wärmeleitung, verkleinern aber zugleich die Luftkanäle und erhöhen Materialeinsatz, Gewicht und Kosten. Die untersuchten Geometrien deuten darauf hin, dass Finnendicken von etwa 1 mm in vielen Fällen bereits einen guten Kompromiss darstellen. Mit zunehmender Dicke sinkt der thermische Zusatznutzen deutlich, da die verbesserte Wärmeleitung den Verlust an aktiver Strömungsfläche nur begrenzt kompensieren kann.
3. Längere Finnen mit begrenztem Nutzen
Eine größere Finnenlänge erhöht zunächst die Wärmeabgabe, der Effekt flacht jedoch mit zunehmender Länge ab. Ursache ist der Temperaturabfall entlang der Finne: Je weiter ein Bereich von der Basisplatte entfernt ist, desto geringer ist sein Beitrag zur Wärmeabgabe. Zusätzliche Länge bedeutet daher nicht automatisch proportional bessere Kühlleistung, erhöht aber Materialeinsatz, Gewicht und Bauraumbedarf.
4. Basisplatte nur so massiv wie nötig
Auch bei der Basisplatte zeigt sich ein Grenznutzen. Sie übernimmt die mechanische Anbindung an die Wärmequelle und verteilt die Verlustleistung auf die Finnen. Bei flächiger Verlustleistung erwiesen sich in den untersuchten Geometrien oft bereits etwa 5 mm als ausreichend, um eine gute Wärmeverteilung zu erreichen. Größere Dicken steigern in diesem Fall vor allem Materialeinsatz, Gewicht und Kosten.
Lokale Hotspots erhöhen die Anforderungen an die laterale Wärmeverteilung in der Basisplatte. Dadurch verschiebt sich das thermische Optimum zu größeren Basisdicken.
5. Hotspots erfordern mehr Material

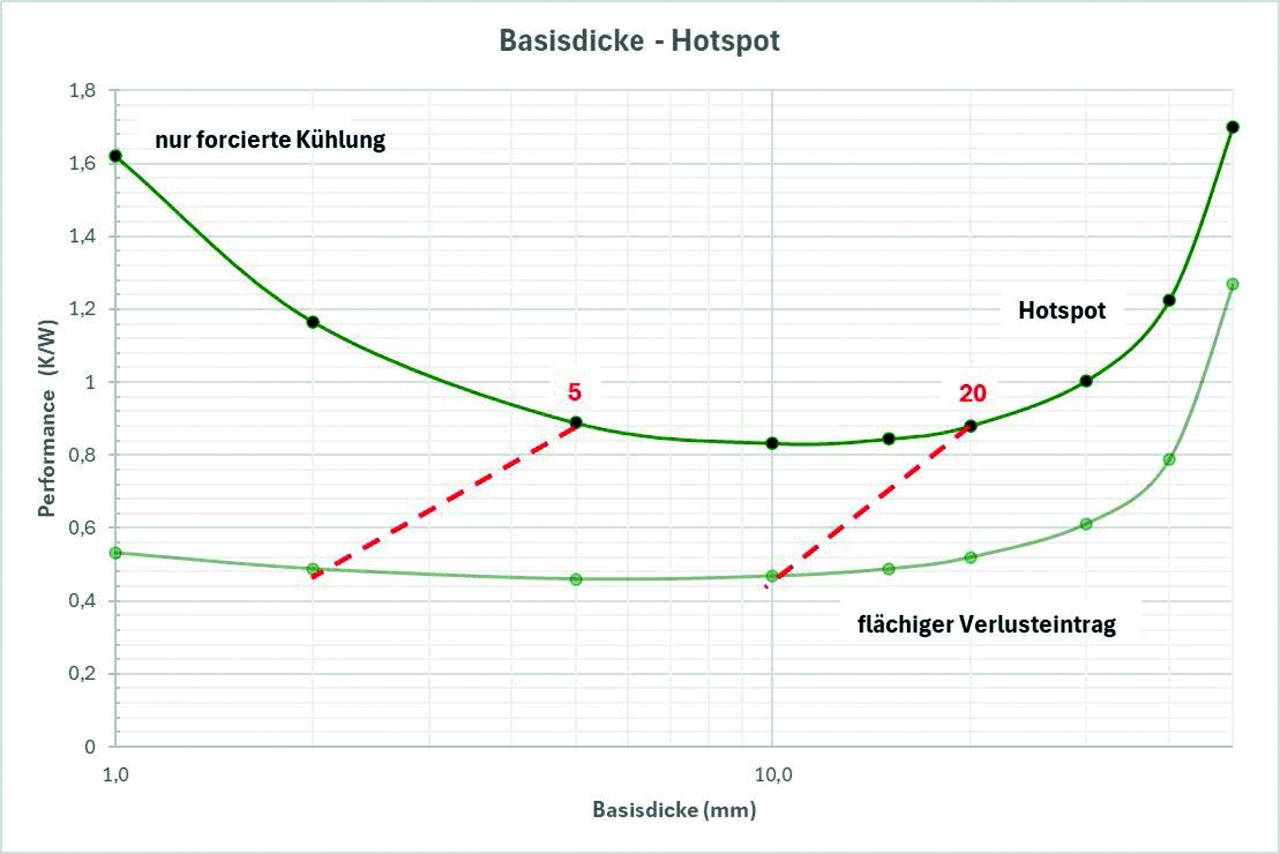

Anders bei lokalen Hotspots: Hier muss die Wärme zunächst seitlich innerhalb der Basisplatte verteilt werden, bevor sie an die Finnen abgegeben werden kann. In solchen Fällen verschiebt sich das thermische Optimum zu größeren Dicken; in den untersuchten Geometrien erwiesen sich etwa 10 mm häufig als sinnvoller Kompromiss. Auch hier nimmt der Zusatznutzen oberhalb dieses Bereichs deutlich ab.
Der Übergang von freier Konvektion zu forcierter Kühlung reduziert den thermischen Widerstand deutlich. Eine weitere Erhöhung des Luftstroms verbessert die Kühlleistung dagegen nur noch vergleichsweise gering.
6. Forcierte Kühlung als großer Hebel

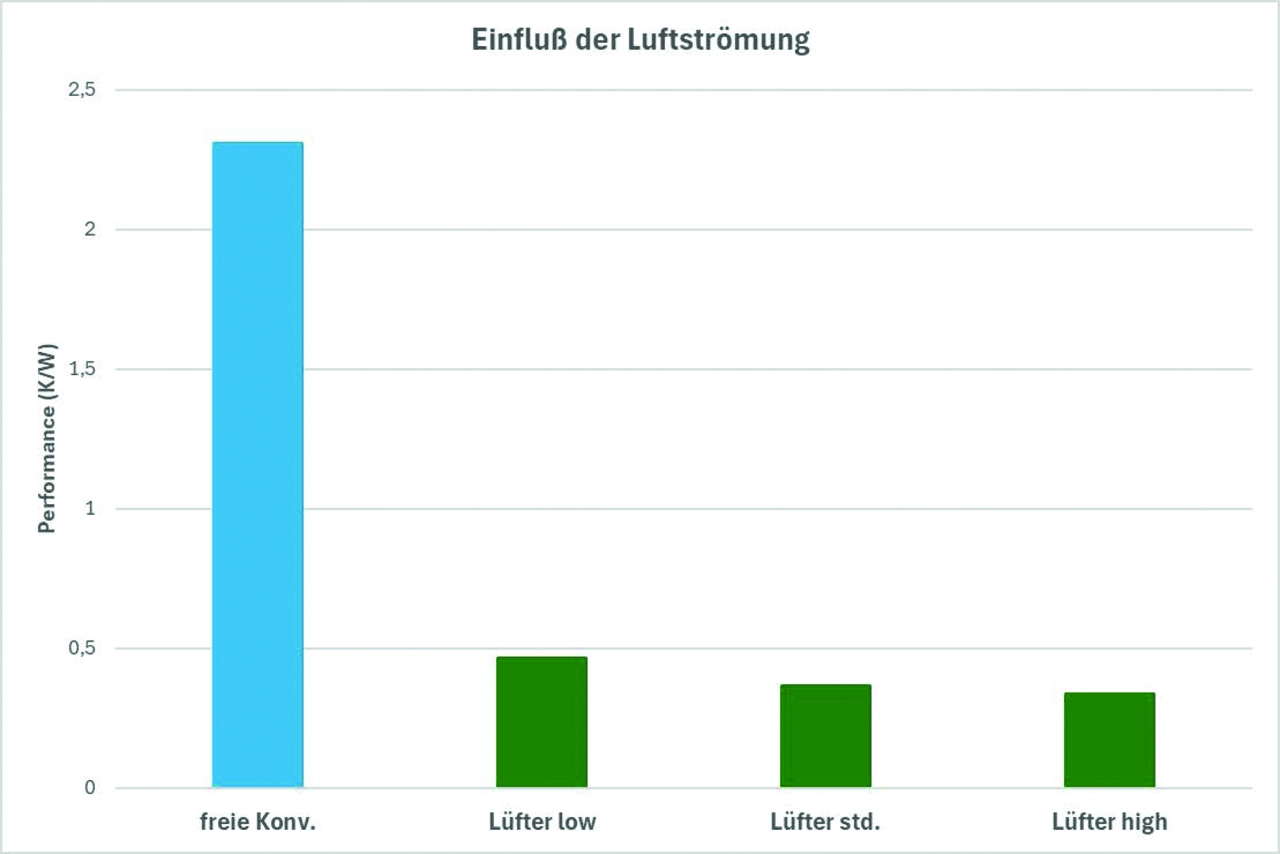

Den größten thermischen Effekt erzielte nicht die Geometrieoptimierung allein, sondern der Wechsel von freier zu forcierter Kühlung. Bereits eine vergleichsweise geringe erzwungene Luftbewegung reduzierte den thermischen Widerstand deutlich, weil erwärmte Luft schneller aus den Finnenkanälen abgeführt wird. Zusätzlicher Luftstrom bringt dagegen nur noch begrenzte Verbesserungen. Auch bei forcierter Kühlung bleibt die Geometrie entscheidend; ungünstige Kühlkörperauslegungen lassen sich durch mehr Luftstrom nur begrenzt kompensieren.
Fazit
Die Untersuchungen zeigen: Gute Kühlkörper entstehen nicht durch maximale Geometrie, sondern durch eine ausgewogene Kombination aus Oberfläche, Wärmeleitung und Luftströmung. Für Entwickler ist eine gezielte geometrische Optimierung häufig wirkungsvoller, als Kühlkörper pauschal größer oder massiver auszulegen.
