Passt bei der 19-Zoll-Technik alles zusammen?

2. Februar 2018, 8:13 Uhr | Von Roland Cochoiek

▶ Diesen Artikel anhören

Fortsetzung des Artikels von Teil 2

Schnittstelle zwischen III und IV

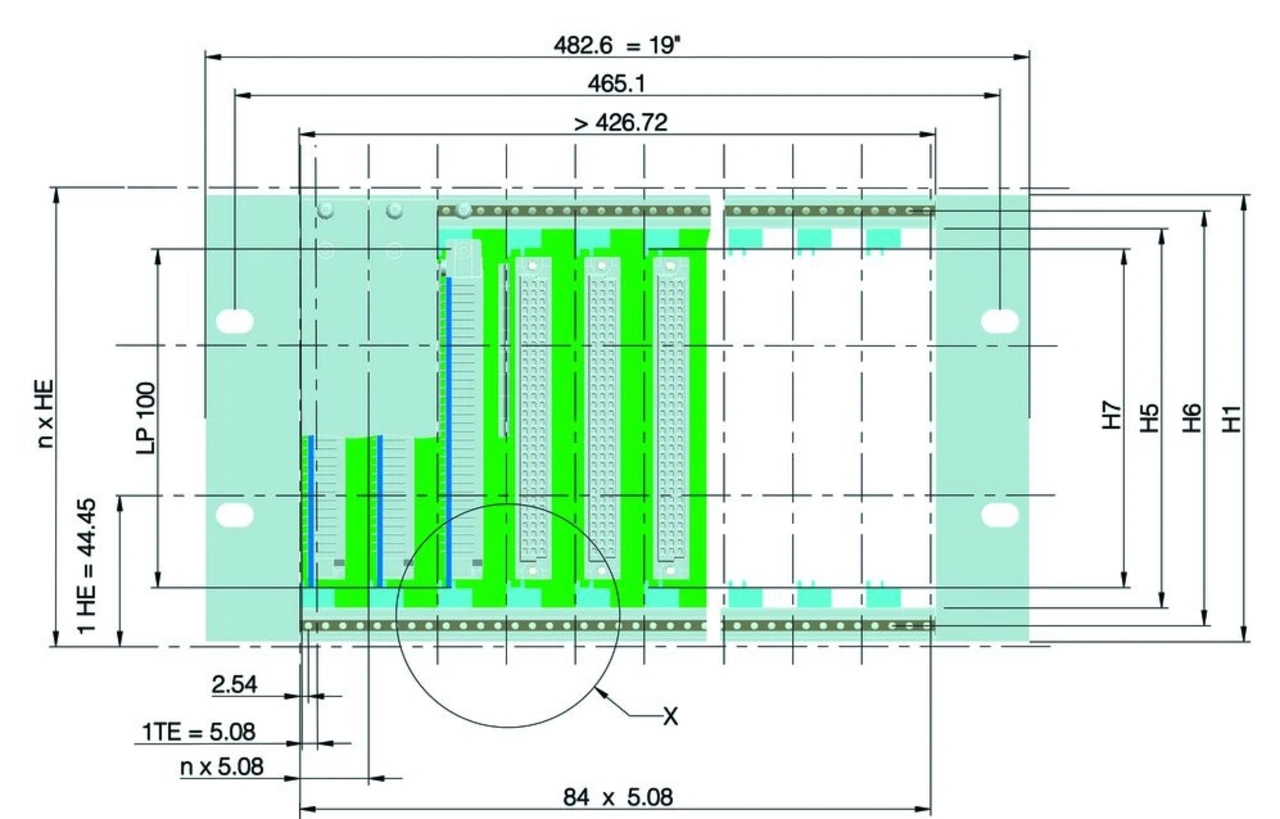

In der IEC 60297-3-100 werden für die Schnittstelle von Ebene III (Baugruppenträger) zu Ebene IV (Schaltschrank) ebenfalls konkrete Abmessungen definiert: So wird die Einbaubreite der Baugruppenträgerfront in dieser Norm mit 482,6 mm angegeben, was 19 Zoll entspricht – dem Namensgeber der bewährten Gesamtsystematik.

Darüberhinaus wird auch der zur Verfügung stehende Einbauraum in der Breite vorgegeben, der größer als 450 mm sein muss. Auch hier findet sich die Einteilung in ein virtuelles Höhenraster mittels Höheneinheiten mit einer Höhe von 44,45 mm wieder.
Trotz der Tatsache, dass die Abmessungen in der Norm vorgegeben sind, ist man bei der Implementierung und Umsetzung vollkommen flexibel.

Für den Kunden bedeutet dies, dass ein Wechsel zwischen unterschiedlichen Herstellern aufgrund der genormten Schnittstellen einfach und jederzeit möglich ist. Einmal eindesignte Bauteile dieser Ebene können daher auch problemlos ausgetauscht werden.
