Wabenlüftungspaneele von Parker
Rechenzentren kühlen, abschirmen, schützen
Der Ausbau von KI und Cloud Infrastrukturen stellt Rechenzentren vor neue Herausforderungen. Wabenlüftungspaneele verbinden Thermomanagement, EMI-Abschirmung und akustische Vorteile – und werden damit zu einem zentralen Baustein moderner Rechenzentrumsarchitekturen.
Betreiber moderner Rechenzentren stehen unter Druck, Leistung, Zuverlässigkeit und Sicherheit in großem Maßstab zu gewährleisten, weil die Nutzung von künstlicher Intelligenz (KI) und Cloud-Computing rasant zunimmt. Im Gegenzug nimmt die Dichte der unterstützenden Infrastruktur rapide zu, wodurch zwei Konstruktionsaspekte in den Fokus rücken: ein effektives Thermomanagement und eine robuste Abschirmung gegen elektromagnetische Störungen (EMI). Beides beeinflusst zunehmend sowohl die Architektur der Anlage als auch die Konstruktionsentscheidungen auf Geräteebene.
EMI-Schutz ohne Einschränkung des Luftstroms
Weil Rechenzentren häufig sensible oder klassifizierte Informationen verarbeiten, verfügen viele über Sicherheitsbereiche und/oder abgeschirmte Räume. Diese Bereiche erfordern Lösungen, die elektronische Geräte und Informationen schützen, ohne die Luftströme oder die Betriebseffizienz zu beeinträchtigen. EMI-abschirmende Lüftungspaneele, häufig als Wabenlüftungspaneele (Honeycomb Vent Panels) bezeichnet, spielen eine entscheidende Rolle, um diese Anforderungen zu erfüllen. Durch die Kombination hoher Abschirmwirkung mit optimaler Luftströmung unterstützen Wabenlüftungspaneele sowohl die Umgebungs-/Klimakontrolle als auch den EMI-Schutz in der gesamten Rechenzentrumsinfrastruktur – von großen Klimatisierungssystemen bis hin zu Kühlanwendungen auf Leiterplattenebene.
Skalierbare Luftführung auf Gebäudeebene
Große Rechenzentren sind auf leistungsfähige Luftbehandlungs- und Kühlsysteme angewiesen, um im gesamten Gebäude über Tausende von Servern und Racks hinweg stabile Betriebsbedingungen aufrechtzuerhalten. Diese Systeme müssen gleichzeitig große Luftmengen effizient fördern und dabei Öffnungen minimieren – die nämlich potenzielle Schwachstellen für elektromagnetische Störungen (EMI) darstellen. In sicherheitskritischen Einrichtungen oder abgeschirmten Räumen können bereits kleinste Spalten die Integrität des EMI-Schutzes beeinträchtigen. Wabenlüftungspaneele lösen diese Herausforderung direkt.
Wabenentlüftungspaneele werden direkt über diesen großen Öffnungen installiert und halten einen kontinuierlichen Luftstrom aufrecht, während sie gleichzeitig für eine effektive EMI-Abschirmung sorgen. Die Wabenstruktur erzeugt einen leitfähigen Pfad, der elektromagnetische Signale dämpft und Interferenzen vorbeugt. Diese Fähigkeit ermöglicht es Rechenzentren, strenge Abschirmanforderungen zu erfüllen, ohne auf luftstrombegrenzende Auslegungen zurückgreifen zu müssen, die den Druckverlust erhöhen oder den Energieverbrauch steigern.
Skalierbares, modulares Design

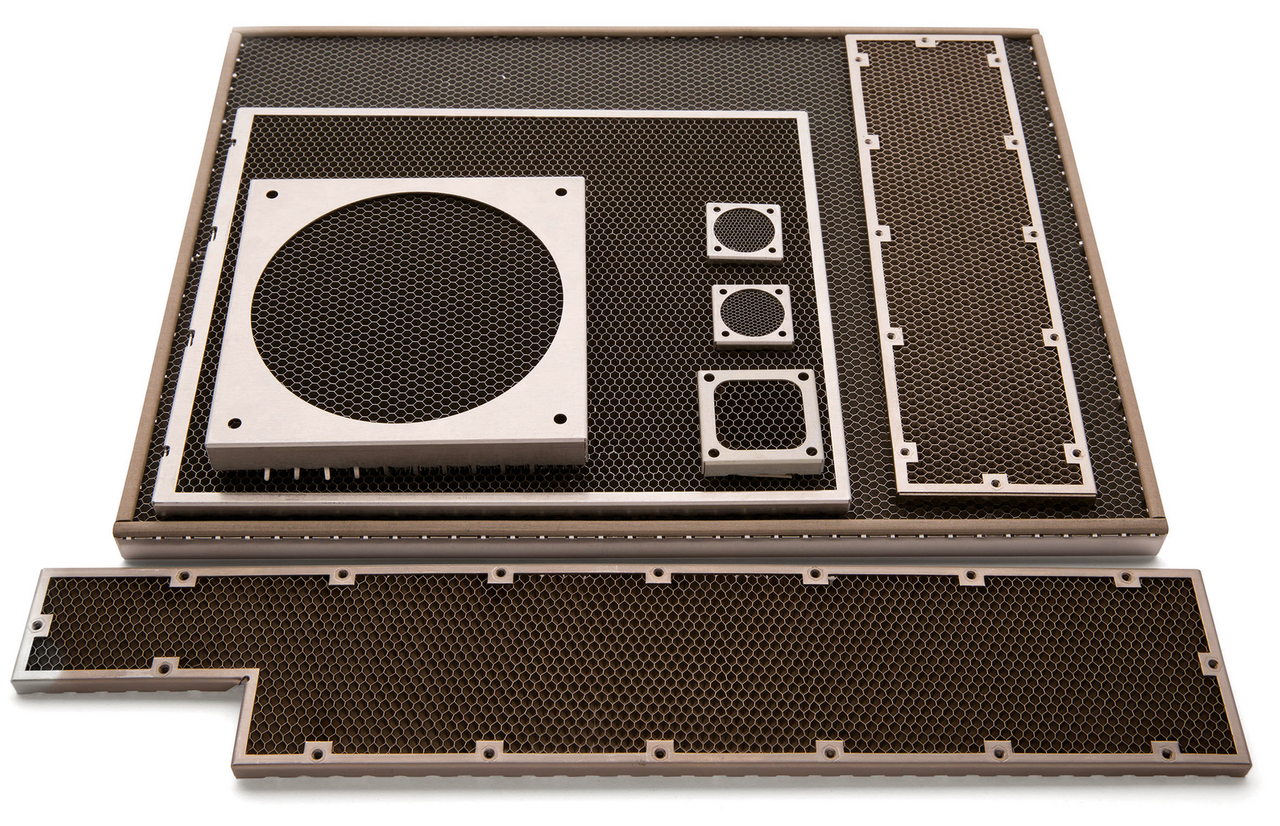

Die Anpassungsfähigkeit des Wabenmusters spricht ebenfalls für dessen Einsatz in Rechenzentrumsumgebungen. Paneelgröße, Paneelstärke, Gesamtabmessungen und Materialauswahl können auf die speziellen Leistungsanforderungen zugeschnitten werden. Aluminium-Wabenlüftungselemente können beispielsweise mit einer beschichteten Oberfläche ausgeführt werden, um – abhängig von der Einsatzumgebung – das gewünschte Maß an elektrischer Leitfähigkeit oder Korrosionsbeständigkeit zu erreichen. Es ist zudem möglich, mehrere Paneele in einem einzigen Rahmen zu kombinieren, um sehr große Öffnungen abzudecken. Dies unterstützt skalierbares und modulares Design für Rechenzentren, wenn Anlagen erweitert oder aufgerüstet werden.
Paneele mit schräg angeordneten metallischen Wabenstrukturen bieten darüber hinaus einen Line-of-Sight-Schutz (Schutz gegen direkte Sichtverbindung). Dieses Konzept erhält den Luftstrom und die Abschirmwirkung, verhindert zugleich jedoch die direkte Einsicht in Sicherheitsräume oder Gerätegehäuse – ein wichtiger Aspekt bei Rechenzentrumsinstallationen mit hohen Sicherheitsanforderungen.
Thermomanagement auf Rack- und Leiterplattenebene
Während die lufttechnische Versorgung auf Gebäudeebene entscheidend ist, treten die Herausforderungen des Thermomanagements auf Rack- und Leiterplattenebene noch deutlich stärker hervor. Moderne Rechenzentren beherbergen Tausende von Servern, die jeweils dicht bestückte Mainboards, Prozessoren, Speichermodule und Netzteile enthalten – Komponenten, die allesamt erhebliche Wärme erzeugen. Ohne wirksame Kühlung leiden zentrale Kennwerte wie Leistung, Zuverlässigkeit und Lebensdauer. Die Folge ist ein erhöhtes Risiko für ungeplante, kostenintensive Ausfallzeiten sowie potenzielle Risiken im Hinblick auf Datenverlust.
Die angetriebene Luftkühlung ist nach wie vor eine weit verbreitete und effektive Strategie für das Wärmemanagement auf Geräteebene. Lüfter führen kühle Luft über wärmeerzeugende Komponenten und leiten erwärmte Luft aus dem System ab, wodurch gleichmäßige Betriebstemperaturen aufrechterhalten werden. Bei der Integration von Kühlungshardware sind jedoch zusätzliche EMI-Aspekte zu berücksichtigen, vor allem, wenn sich Belüftungsöffnungen in der Nähe empfindlicher Elektronik befinden.
Wabenlüftungselemente lassen sich nahtlos in diese Konfigurationen integrieren. Direkt am Servergehäuse, an Rack-Einhausungen oder auf Leiterplattenebene vor Lüftern montiert, gewährleisten sie eine EMI-Abschirmung in ansonsten offenen Bereichen. Durch die Minimierung nichtleitender Spalte bei gleichzeitig hohem Öffnungsgrad schaffen die Wabenlüftungselemente einen ausgewogenen Kompromiss zwischen Luftführungseffizienz, Druckverlust und EMI-Abschirmung – ein grundlegender Faktor im modernen Rechenzentrumsdesign. Wird der Luftstrom zu stark eingeschränkt, sinkt die Kühleffizienz; bleiben die Öffnungen ungeschirmt, steigt das Risiko von Störungen. Wabenlüftungselemente bewältigen beide Herausforderungen gleichzeitig: Sie ermöglichen Lüftern eine effektive Luftverteilung über Racks und Leiterplatten und gewährleisten zugleich die Abschirmkontinuität über den gesamten Lebenszyklus der Geräte hinweg.
Ruhe – auch im Dauerbetrieb
Neben Luftführung und EMI-Kontrolle bieten Wabenlüftungspaneele einen zusätzlichen, häufig unterschätzten Vorteil: die Reduktion von Geräuschemissionen. Rechenzentren sind in der Regel laute Umgebungen mit vielen gleichzeitig laufenden Lüftern mit hoher Drehzahl. Ein einzelner Server kann mehrere Lüfter enthalten – multipliziert über Dutzende Server pro Rack und Tausende Racks pro Rechenzentrum.
Interne Untersuchungen bei Parker Chomerics – in Kombination mit Kundenrückmeldungen – zeigen, dass Wabenlüftungselemente die von Kühl- und Luftumwälzsystemen abgegebene Geräuschentwicklung reduzieren können. Tatsächlich deuten vorläufige Daten darauf hin, dass Reduzierungen in der Größenordnung von 6 bis 10 dB erreichbar sind – eine spürbare Verbesserung in Umgebungen, in denen bereits geringe Pegelabsenkungen die Arbeitsbedingungen verbessern und mentale Ermüdung verringern können. Dieser akustische Zusatznutzen untermauert die Eignung von Wabenlüftungselementen als multifunktionales Designelement – und nicht lediglich als Komponente mit einem einzigen Zweck.
Materialwahl als Erfolgsfaktor
Die Materialauswahl hat maßgeblichen Einfluss auf die Leistungsfähigkeit und Langlebigkeit von Wabenlüftungspaneelen. Während Aluminium- und metallisierte Kunststoffausführungen für einige Rechenzentren vollumfänglich verfügbar und geeignete Lösungen sind, bietet Edelstahl für anspruchsvolle Anwendungen klare Vorteile.
Durch das Verschweißen von Edelstahlband zu einer präzisen Wabenstruktur gefertigt, bieten diese Lüftungselemente eine außergewöhnliche mechanische Festigkeit und hohe Stoßfestigkeit. Ein derart hohes Maß an Robustheit reduziert das Risiko von Beschädigungen bei routinemäßigen Wartungsarbeiten, etwa beim Austausch von Lüftern. Im Gegensatz dazu können metallisierte Kunststoff-Lüftungselemente sich verformen oder durchbiegen, wodurch Luftdurchsatz und Kühlleistung abnehmen. Edelstahl bietet zudem eine grundsätzliche Korrosionsbeständigkeit, wodurch zusätzliche Beschichtungsprozesse entfallen und eine langfristige Zuverlässigkeit unter unterschiedlichsten Betriebsbedingungen gewährleistet wird – einschließlich feuchter oder temperaturvariabler Umgebungen.
Ein weiterer Vorteil von Edelstahl-Lösungen ist der höhere freie Querschnitt (>93 %) innerhalb des Lüftungspaneels, wodurch sich die Luftdurchsatzeigenschaften gegenüber Alternativen weiter verbessern.
Automatisierte Fertigung sichert Verfügbarkeit
Fortschritte in der Automatisierung tragen maßgeblich zur Verfügbarkeit und zur gleichbleibenden Qualität von Wabenlüftungsprodukten bei. Kontinuierliche, automatisierte Fertigungsprozesse bei Parker Chomerics ermöglichen engere Toleranzen, reproduzierbare Qualität und deutlich verkürzte Lieferzeiten.
Prototypen lassen sich innerhalb von ein bis zwei Wochen realisieren; Serienteile sind in vier bis fünf Wochen verfügbar – deutlich schneller als bei anderen Anbietern, bei denen häufig 20 bis 25 Wochen üblich sind. Kürzere Lieferzeiten ermöglichen es Betreibern von Rechenzentren und Geräteherstellern, schneller auf sich ändernde Designanforderungen und Bereitstellungspläne zu reagieren, ohne dass Meilensteine für die Inbetriebnahme verzögert werden.
Maßgeschneiderte Lösung für komplexe Anforderungen
Kein Rechenzentrum gleicht dem anderen – und ebenso wenig deren Anforderungen an EMI-Abschirmung und Thermomanagement. Effektive Lösungen hängen von Faktoren wie Anlagenlayout, Sicherheitsklassifizierung, Luftstromvolumen, Umweltbelastung und Integration in die bestehende Infrastruktur ab. Ein kooperativer, anwendungsspezifischer Ansatz wird daher zu einem entscheidenden Erfolgsfaktor für das Projekt. Durch die enge Zusammenarbeit mit Kunden können Ingenieurteams bei Parker Chomerics kundenspezifische Wabenlüftungslösungen entwickeln, die exakt auf Bauraumvorgaben, Zielwerte der Abschirmwirkung, Befestigungsmethoden und Anforderungen an den Umweltschutz abgestimmt sind. Dieses Maß an Individualisierung stellt sicher, dass die Lösungen die Gesamtleistung des Systems unterstützen, statt an anderer Stelle im Design Kompromisse zu erzwingen.
Fazit
Mit zunehmender Größe, Komplexität und Bedeutung von Rechenzentren gewinnt der Einsatz von Systemlösungen, die mehrere Funktionen erfüllen, an Bedeutung. Wabenlüftungspaneele veranschaulichen diesen Trend, indem sie Luftstrommanagement, EMI-Abschirmung, akustische Vorteile und mechanische Robustheit in einer einzigen, anpassungsfähigen Lösung vereinen. Für sichere, hochleistungsfähige Rechenzentrumsumgebungen bilden sie einen integralen Bestandteil einer resilienten und zukunftsfähigen Infrastruktur.
