Oszilloskop mit Fokus auf HMI

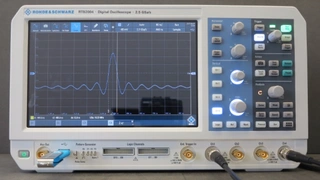

Das 10,1-Zoll-Display (1280 x 800 Auflösung) nimmt schätzungsweise 60 Prozent der Front ein.

Weiterhin ist das Gerät, gemessen an der Breite (390 mm), zu Gunsten der Tragbarkeit nicht sehr tief (152 mm).

LAN-/USB-Schnittstelle, Netzanschluss, Kensington-Schloss-Schnittstelle und eine weitere Schlaufe zum Festketten.

Für den Praxistest wird das RTB2004 mit 300 MHz Bandbreite über BNC-Kabel an den Rigol DG1032Z Signalgenerator (30 MHz Bandbreite) angeschlossen.

Das Augenmerk beim Desktoplayout liegt auf der Signaldarstellung, Applikationen und Funktionen leben auf dem Desktoprand. Am linken oberen Rand können individuell Applikationen gesetzt werden.

Links oben wurden die für den Praxisbericht nützlichen Apps platziert. Rechts davon finden sich die Messeinstellungen der Einzelkanäle.

Mit dem R/S-Schaltfeld wird ein zusätzliches Panel am rechten Bildschirmrand ein- und ausgeblendet.

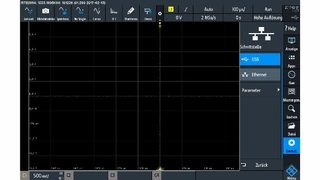

Das Seitenmenue zeigt wahlweise Einstellungen der aktuell genutzten Funktion, oder, nach weiterem Touch auf USB/LAN-Symbol die allgemeinen Einstellungen.

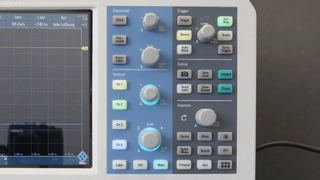

Auch die Platzierung der physikalischen Knöpfe ist äußerst durchdacht. Die linke, blau unterlegte Seite, enthält die oszilloskoptypische Steuerung der Messkanäle. Die X- bzw. Y-Achsen sämtlicher Kanäle werden mit dem selben Scrollradpaar bedient. D

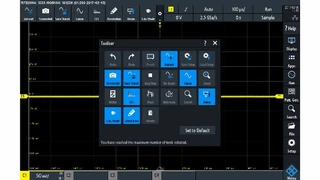

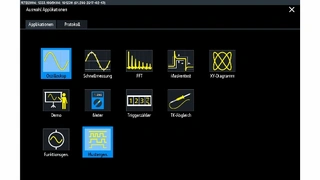

Ein weiterer Blick in das Applikationsmenue.

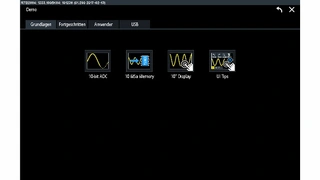

Bei der Erstbenutzung ist die Demofunktion hilfreich, besonders die Kurztutorials zur Gestensteuerung und den prinzipiellen Messaufgaben (FFT, Search,...).

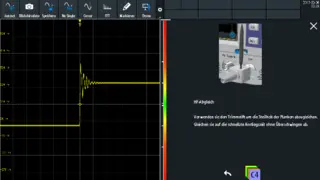

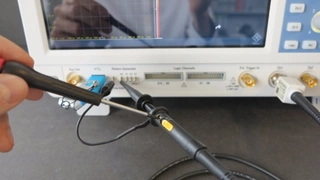

Interaktive Tastkopfkalibrierung.

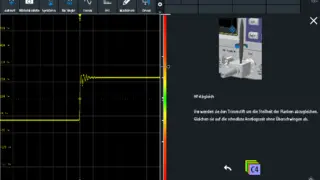

HF-Tastkopfkalibrierung.

Das beste Redakteursergebnis.

Interaktive Tastkopfkalibrierung.

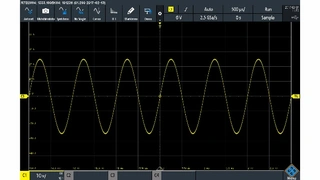

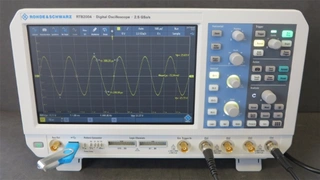

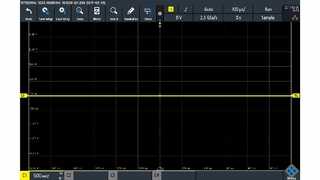

Ein Sinussignal (5 VPP, 1 kHz) wird an Kanal 1 gelegt und die Autoset-Taste betätigt.

Mit der Quick-Meas-Taste werden signalabhängig alle wichtigen Charakteristiken auf dem Messbildschirm platziert.

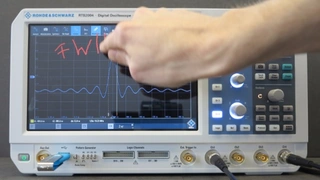

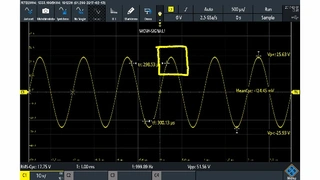

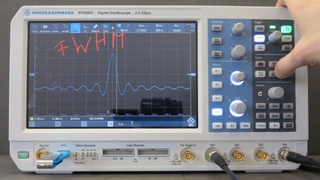

Mit der Beschriftungsfunktion können besonders spannende Signalanteile hervorgehoben werden.

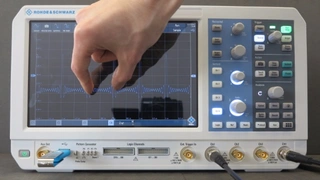

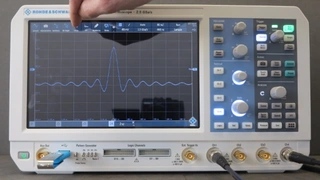

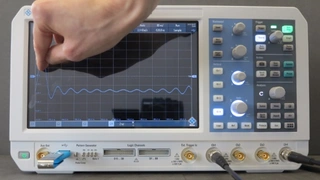

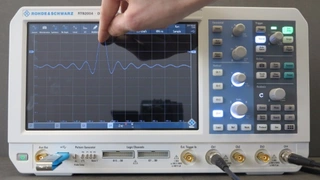

Das Messsignal kann rein durch Touchgeste angewählt, beliebig positioniert und herangezoomt werden.

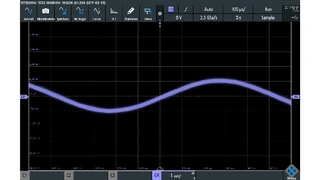

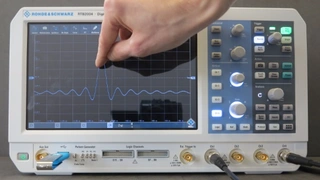

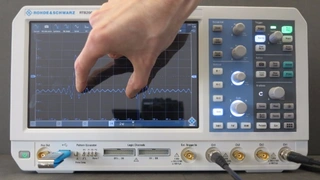

Skalieren der Zeitachse durch Geste.

Zeitachsenverschiebung durch Geste.

Verschiebung des Signalursprungs mit Geste.

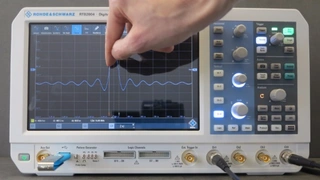

Gestensteuerung beim RTB2004

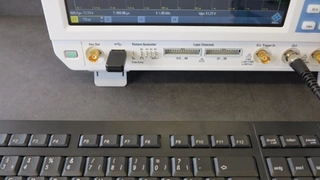

Auch USB-Maus/Keyboard-Steuerung, z. B. zur Beschriftung ist Plug&Play möglich.

Texteingabe auf dem RTB2004.

Cursor werden über Drucktaste oder Touch-Displayschaltfläche aktiviert.

Platziert werden diese je nach Nutzerneigung mit Touchgeste oder Scrollrad.

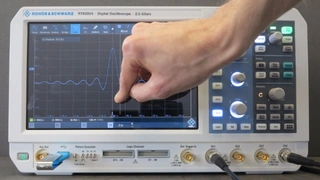

Zeitmessung mit Cursor auf dem Touchdisplay.

Beschriftung des Messergebnisses.

Beschriften des Messergebnisses.

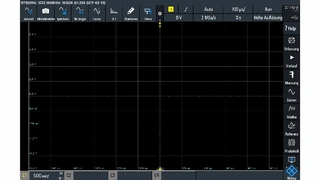

Mit der Clearscreentaste wird der Bildschirm gelöscht.

Mit der Clear-Screen-Taste wird die Bildschirmbeschriftung entfernt.

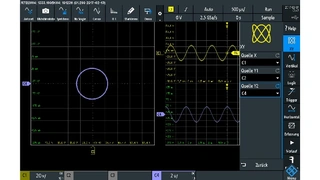

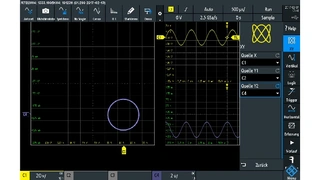

Mit Sinus- und Cosinussignal an CH-1 und CH-4 wird der xy-Modus aus dem App-Menue heraus aufgerufen.

Die Konfiguration gelingt über das Touchdisplay.

Auch hier können die Graphen per Gestensteuerung näher untersucht werden.

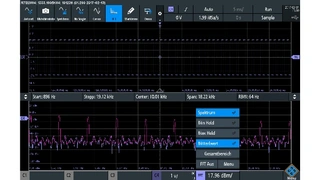

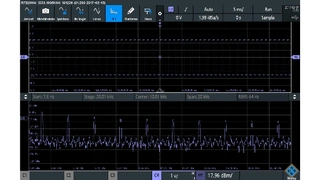

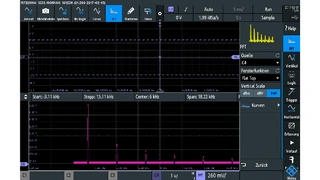

Ein Rechteck-Signal wird mit der FFT analysiert: In den gut aufgelösten Signalspitzen offenbart sich die Stärke des Displays.

Auch hier kann das Signal mit der nutzerfreundlichen HMI auf dem Touchdisplay manipuliert werden. Touch auf den "FFT-Kanal-Button" öffnet die Verarbeitungsoptionen.

Mit dem R/S-Tastfeld wird ein Seitenpanel mit weiteren Optionen hinzugezogen.

Zur Abschätzung der mit 10-Bit-Quantisierung möglichen Auflösung wird ein (1 mV/1 kHz)-Sinussignal angelegt und per Autoset aufgelöst.

Mittelung über 32 Samples eliminiert das Eigenrauschen im angezeigten Signal.

Auch bei 10 MHz ist keine Abweichung zu erkennen.

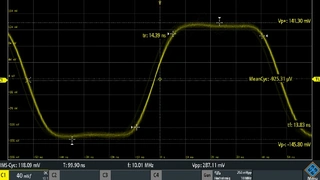

Rechtecksignal des internen Frequenzgenerator an seiner Bandkante (10 MHz). Quick-Meas gibt 14,39 ns Anstiegszeit an.
