Passive Bauteile nehmen auch heute noch einen erheblichen Anteil am Volumen eines leistungselektronischen Systems ein. Als Beispiel seien die unverzichtbaren Filterelemente eines Schaltnetzeils oder Frequenzumrichters genannt. Der Filterentwickler möchte aus Kosten- und Volumengründen den Bauteilaufwand so gering wie möglich halten, was ihm jedoch zwei Arten von parasitären Effekten erschweren. Die erste Art beinhaltet die parasitären Elemente der Bauteile, wie zum Beispiel die Eigeninduktivität von Kondensatoren oder die parasitären Windungskapazitäten einer Drossel. Diese Tatsachen sind bekannt und lassen sich durch Konsultation des Datenblattes oder mittels einer Impedanzmessung in die Schaltungssimulation einbinden.

Feld- und Schaltungssimulation koppeln

Das Fraunhofer Institut für Zuverlässigkeit und Mikrointegration IZM wendet zum Zwecke der Vorhersage magnetischer Kopplungen erfolgreich die PEEC-Methode (Partial Element Equivalent Circuit) an und bereitet diese für andere Nutzer im Bereich EMV zum Einsatz vor. Bisher untersuchten die Wissenschaftler mit dieser Methode nur Kopplungen auf Leiterbahnebenen. Durch neue Forschungsergebnisse ist es jetzt gelungen, das Anwendungsgebiet auf dreidimensionale Bauteile zu erweitern. Die Hauptgründe für den Einsatz der PEEC-Methode sind zum einen der viel geringere Rechenaufwand im Gegensatz zu bisherigen Simulationsmethoden (FEM, Finite- Elemente-Methode) und zum anderen die viel komfortablere Ergebnisausgabe. Als Resultat erhält der Anwender ein elektrisches Ersatzschaltbild aus Eigen- und Gegeninduktivitäten (bzw. -kapazitäten), womit der Schaltungsentwickler zum Beispiel das bisherige Filtermodell vervollständigen kann. Der dreidimensionale Aufbau wird vom Feldsimulator in ein Ersatzschaltbild überführt, womit der Designer unerwünschte Kopplungen zwischen Bauteilen deutlich erkennen kann. Dieses ist eine wertvolle Hilfe im Entwicklungsprozess, vor allem da durch die Erhöhung der Packungsdichte und der möglichen Anordnung der Bauteile in allen Raumrichtungen dem intuitiven Verständnis des Entwicklers Grenzen gesetzt sind.

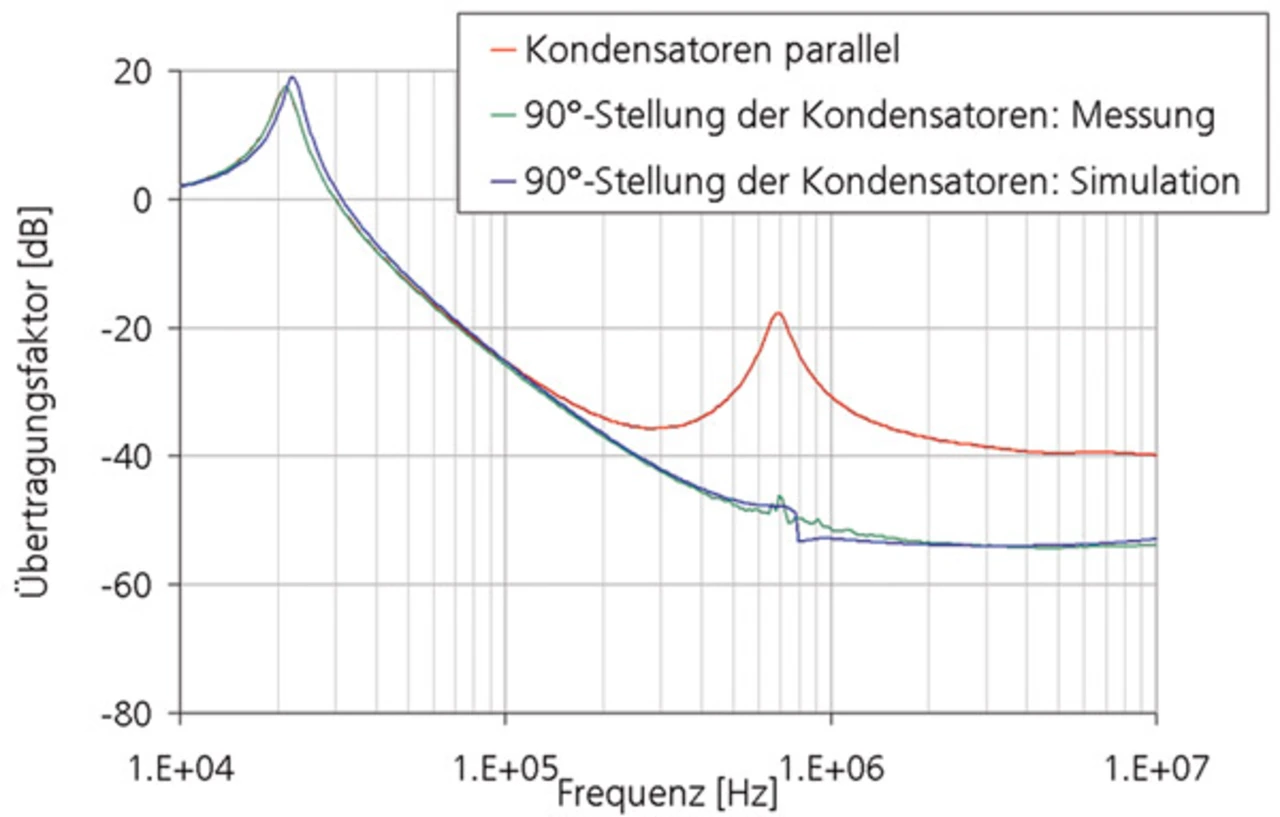

Bild 2 Verschiedene Filterperformance bei gleichen Filterbauteilen und gleicher Topologie, aber anderem Layout
