Beinahe ZigBee

5. Oktober 2007, 11:49 Uhr | Dr. Klaus Diebenbusch
▶ Diesen Artikel anhören
Fortsetzung des Artikels von Teil 1

Autor:

leitet das Ingenieurbüro Diebenbusch

Telefon 089/74 54 87 72
www.ingkd.de

Verwandte Artikel:

Ein „ZigBee“-Chip wird Realität

ZigBee startet durch

Alles auf einer Platine

All diese Anforderungen mit einer Basisbaugruppe (Bild 1) abdecken zu können stellt eine Herausforderung dar. Das »Gehirn« des Entwicklungssystems (Bild 2) ist ein 16/32-Bit- Mikrocontroller (ARM7-Derivat von NXP) mit ausreichender Peripherie. Rundherum arbeiten ein MP3-Enund -Decoderchip mit integriertem Codec und Verstärkern (von Micronas) sowie ein USB-Hostcontroller (von Transdimension). Letzterer dient insbesondere der Ankopplung von Memory-Sticks zur Speicherung von MP3-Dateien und Messdaten. Ein 8-Bit-PSOC (von Cypress, Bild 3) steuert programmierbare Operationsverstärker zur Schaltung von Filtern und weiteren Wandlern bei. Über eine äußere SPI-Anbindung lassen sich WPAN-RF-Chips unterschiedlicher Hersteller anschließen.

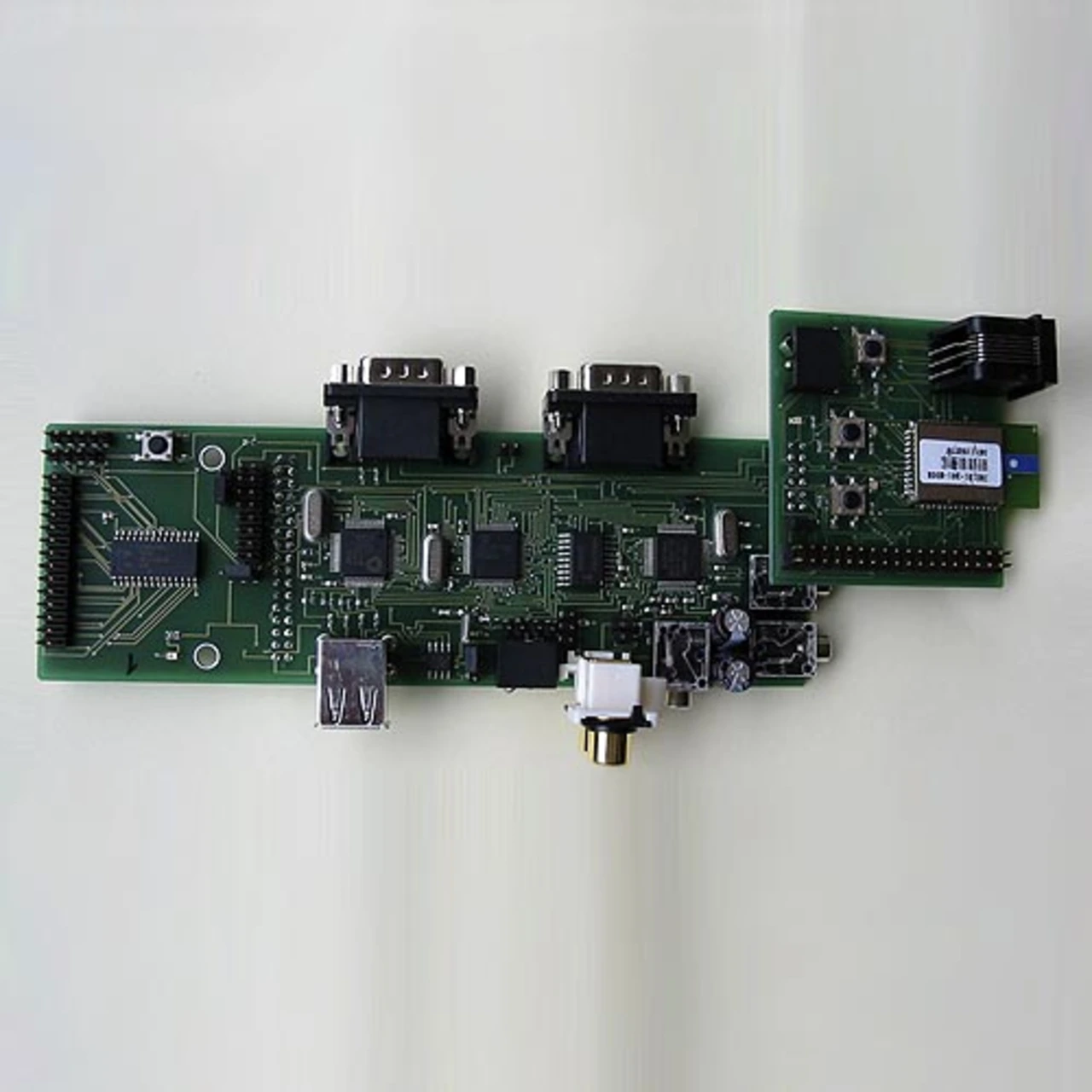

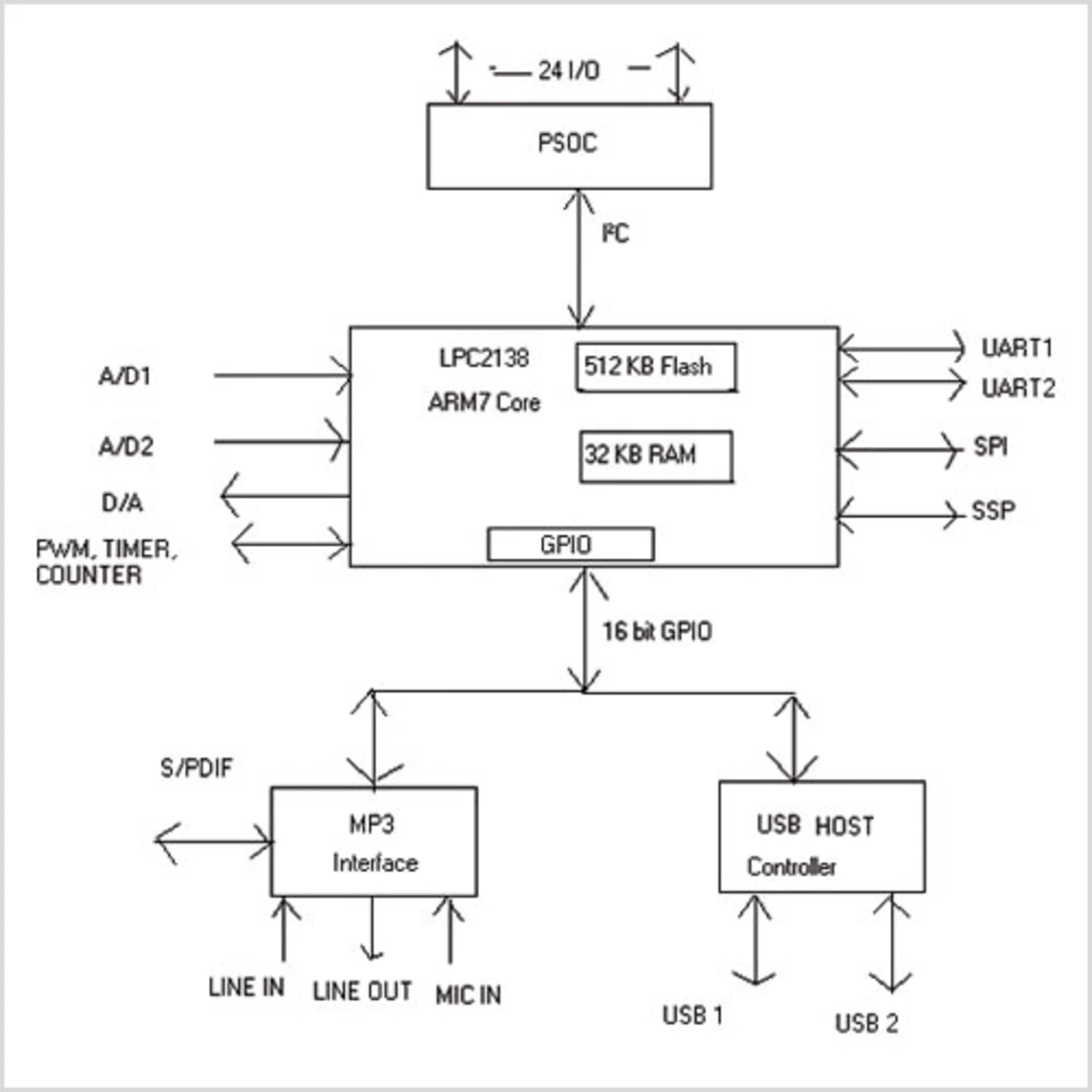

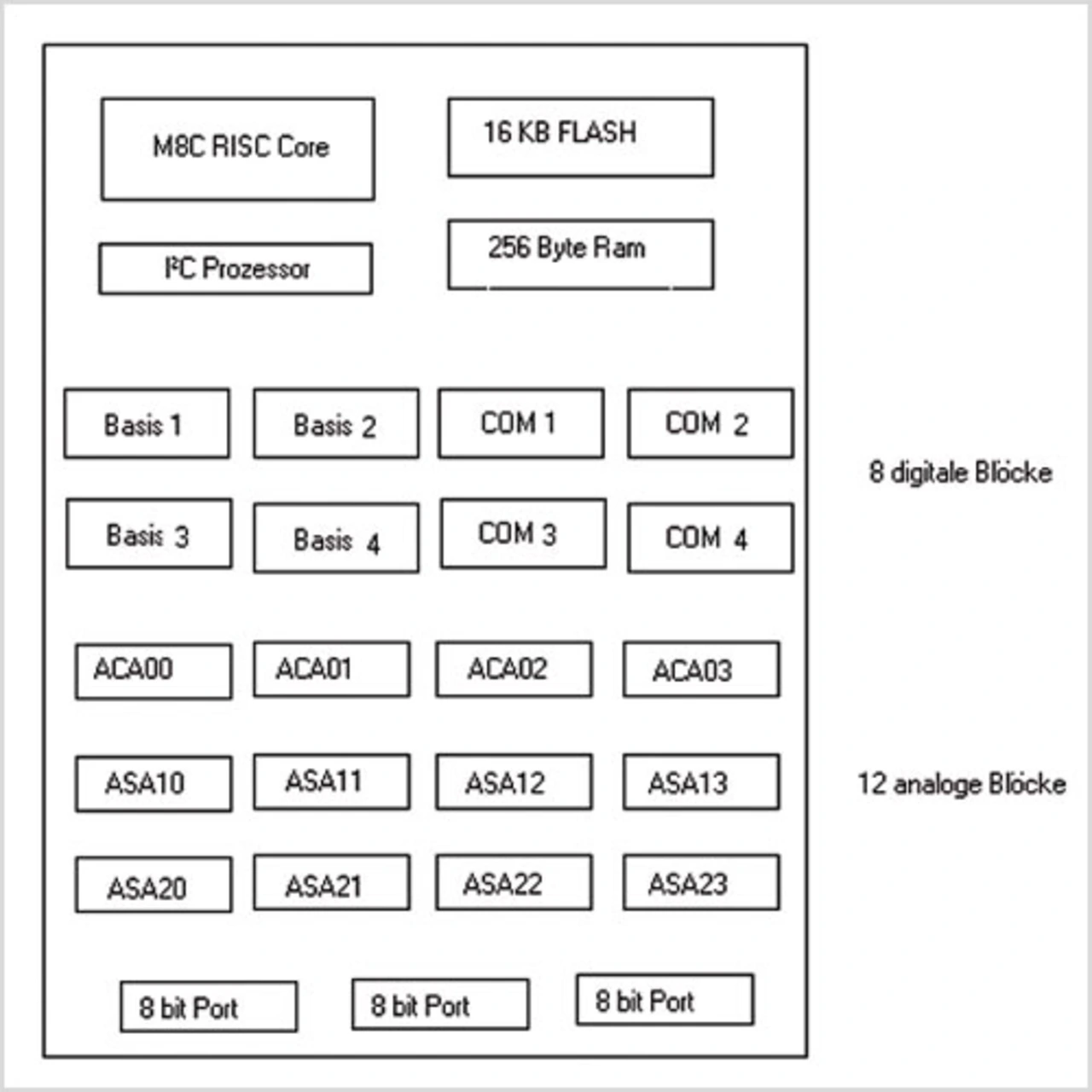

Bild 1. Das 802.15.4-Entwicklungssystem Bild 2. Blockschaltbild der Karte Bild 3. Das PSOC bietet neben einem 8-Bit-Mikrocontroller acht digitale und zwölf analoge ASA-Blöcke, sodass sich mit Hilfe von Switched-
Bild 1. Das 802.15.4-Entwicklungssystem Bild 2. Blockschaltbild der Karte Bild 3. Das PSOC bietet neben einem 8-Bit-Mikrocontroller acht digitale und zwölf analoge ASA-Blöcke, sodass sich mit Hilfe von Switched-
Bild 1. Das 802.15.4-Entwicklungssystem Bild 2. Blockschaltbild der Karte Bild 3. Das PSOC bietet neben einem 8-Bit-Mikrocontroller acht digitale und zwölf analoge ASA-Blöcke, sodass sich mit Hilfe von Switched-
