Effizient, sicher, kostengünstig
ASICs treiben die nächste Generation der Durchflussmessung
ASICs erhöhen die Systemeffizienz, die Messgenauigkeit und die thermische Stabilität in Durchflussmesssystemen. Gleichzeitig schützen sie geistiges Eigentum. Doch um ein Projekt erfolgreich realisieren zu können, müssen die Entwickler einige technische Aspekte berücksichtigen.
Im Keller eines Wohngebäudes in Frankfurt verrichtet ein intelligenter Wasserzähler unauffällig seinen Dienst. Es gibt keinen Netzanschluss, keinen Techniker vor Ort – nur eine versiegelte Batterie und die Aufgabe, über zehn bis fünfzehn Jahre hinweg präzise zu messen und zuverlässig mit dem Versorger zu kommunizieren.
Das ist der reale Anwendungskontext moderner Durchflussmessung. Versorgungsunternehmen rollen derzeit großflächig intelligente Zähler für Wasser, Gas, Wärme und Energie aus. Damit einher geht ein stiller, aber tiefgreifender Wandel in der Elektronik dieser Systeme – zunehmend getragen von kundenspezifisch entwickelten ASICs.

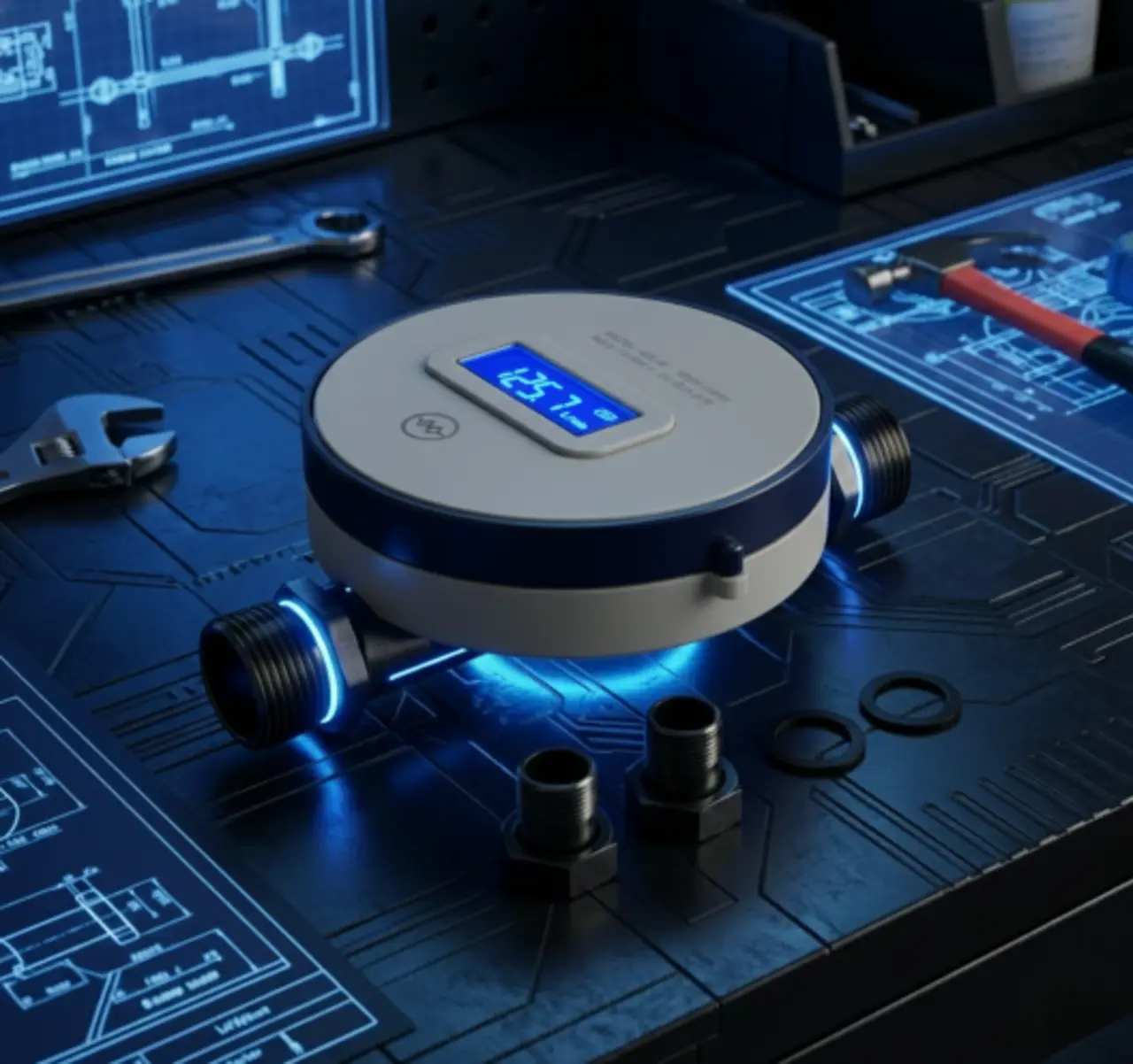

ASIC-basierte Plattform für die Ultraschall-Durchflussmessung von Cyient Semiconductors mit integrierten Sende- und Empfangspfaden, Analog-Front-End, digitaler Signalverarbeitung und Power-Management zur präzisen Time-of-Flight-Messung bei sehr geringem Energieverbrauch.
Marktentwicklung: Intelligente Zähler im Versorgungsumfeld
Intelligente Infrastrukturen verändern die Versorgungsmesstechnik grundlegend. Getrieben von Anforderungen an extrem niedrigen Energieverbrauch, hohe Messgenauigkeit, IoT‑Konnektivität und Multi‑Utility‑Fähigkeit müssen moderne Zähler mehr als ein Jahrzehnt mit einer einzigen Batterie auskommen – häufig in vollständig geschlossenen Gehäusen.
Im Zentrum dieser Entwicklung steht die präzise Durchflussmessung. Sie bildet die Grundlage für Verbrauchserfassung, Abrechnung und Netzsteuerung in Wasser‑, Gas‑ und Wärmenetzen. Mit dem zunehmenden Einsatz datengetriebener Infrastrukturen müssen Durchflussmesser nicht nur autonom, sondern auch robust, kompakt und langfristig stabil arbeiten.

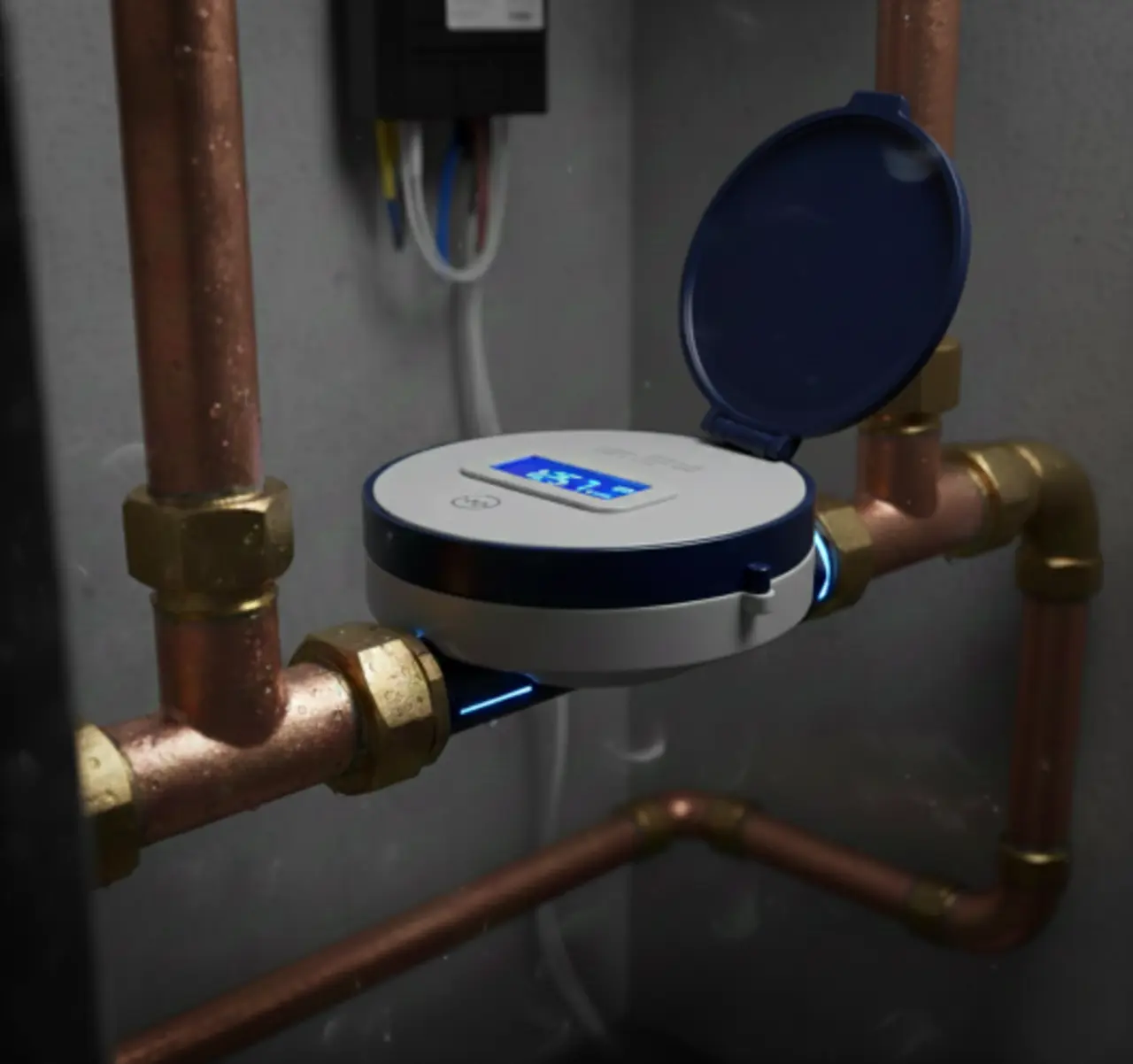

Intelligenter Ultraschall-Wasserzähler in einer Wohngebäudeinstallation. In dem Zähler arbeitet ein ASIC von Cyient Semiconductors, das eine präzise bidirektionale Durchflussmessung sowie einen wartungsfreien Langzeitbetrieb in geschlossenen Systemen ermöglicht.
Warum sich Ultraschall als Standard etabliert hat
Bei der Ultraschall‑Durchflussmessung wird die Laufzeit (Time of Flight, TOF) eines Signals gemessen, das sowohl mit als auch gegen die Strömungsrichtung des Mediums gesendet wird. Die Zeitdifferenz dieser beiden Signale ist proportional zur Durchflussrate.
Dieses inhärent bidirektionale Messprinzip ermöglicht eine hohe Genauigkeit über einen sehr großen Dynamikbereich – von minimalen Leckagen bis hin zu hohen Durchflussraten. Da Signale in beide Richtungen ausgewertet werden, ist das Verfahren unempfindlich gegenüber Temperatur‑, Druck‑ oder Umwelteinflüssen, die bei einseitigen Messverfahren zu Abweichungen führen können.
Ultraschallmessung ist berührungslos, verschleißfrei und wartungsarm. Gerade bei Zählern in versiegelten Gehäusen oder schwer zugänglichen Einbauorten sind diese Eigenschaften entscheidend. Entsprechend hat sich die TOF‑basierte Ultraschallmessung in Wasser‑, Gas‑ und Wärmezählern breit etabliert.

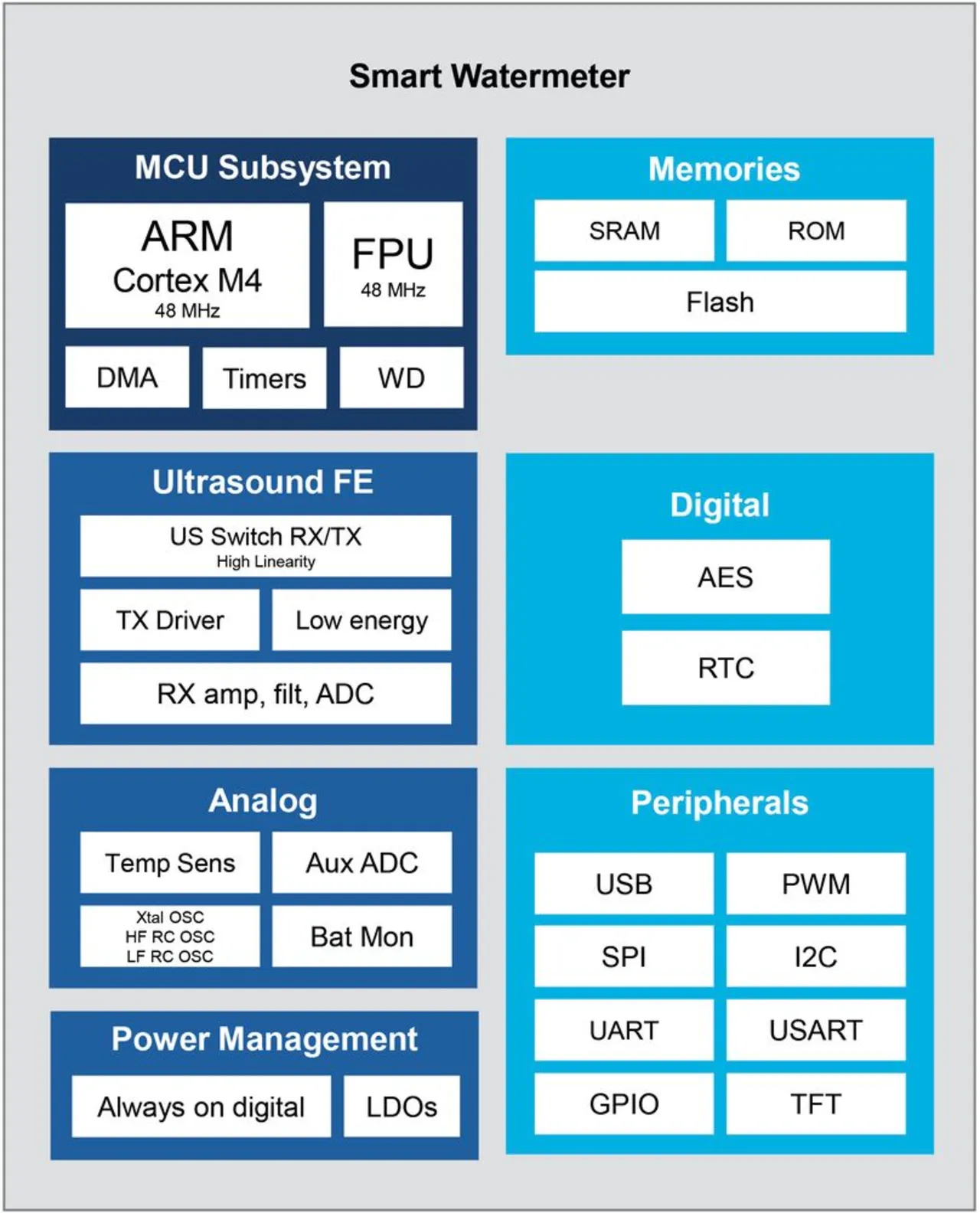

System-Blockschaltbild einer Smart-Water-Meter-Architektur von Cyient Semiconductors. Dargestellt ist die Integration von Ultraschallsensorik, Analog-Front-End, MCU-Subsystem, Speicher, Power-Management und Kommunikationsschnittstellen in einem einzigen ASIC.
Technische Anforderungen im Hintergrund
Hinter jedem Ultraschall‑Durchflussmesser steht eine anspruchsvolle Systemaufgabe. Die Geräte werden typischerweise von einer kleinen Lithiumbatterie versorgt und müssen über mehr als zehn Jahre hinweg zuverlässig arbeiten. Ultra‑Low‑Power‑Design ist daher über alle Funktionsblöcke hinweg zwingend erforderlich – von der Anregung der Ultraschallwandler über die Signalerfassung bis zur Datenverarbeitung und Funkkommunikation.
Gleichzeitig steigt der Integrationsgrad. Ein moderner Zähler vereint Ultraschall‑Treiber, Empfangspfad, Analog‑Front‑End, Temperaturerfassung, Speicher, digitale Steuerung und Peripherie. Die Integration dieser Funktionen in einem einzigen ASIC reduziert Stückliste, Leiterplattenfläche und Energiebedarf.
Für eine präzise TOF‑Messung ist zudem eine hohe Signalintegrität erforderlich. Schwache Echo‑Signale müssen rauscharm verstärkt, gefiltert und zeitlich exakt ausgewertet werden. Das erfordert rauscharme Verstärker, stabile Verstärkungsregelungen und präzise Zeitbasen.
Nicht zuletzt muss das ASIC mechanisch und thermisch robust sein, um Temperaturschwankungen, Feuchte und Alterung über viele Jahre hinweg ohne Drift zu überstehen.
Warum ASICs entscheidend sind
Standardbausteine können Ultraschall‑Durchflussmessung grundsätzlich unterstützen. Sie stoßen jedoch an Grenzen, wenn Präzision, extrem niedriger Energieverbrauch, hohe Integration und langfristige Stabilität gleichzeitig gefordert sind.
Ein kundenspezifisches Mixed‑Signal‑ASIC wird gezielt für diese Anforderungen entwickelt. Er integriert Treiber, Empfangspfad, Analog‑Front‑End, digitale Verarbeitung, Temperaturerfassung und Schnittstellen in einem optimierten Signalpfad. Das verbessert nicht nur die Systemeffizienz, sondern auch die Messgenauigkeit und die thermische Stabilität.
Ein weiterer Aspekt ist der Schutz von geistigem Eigentum. Während sich Systeme auf Basis von Standardkomponenten vergleichsweise leicht nachbilden lassen, erschwert ein kundenspezifisches ASIC die Nachahmung erheblich. Durch die Integration des Mikrocontrollers und die exklusive Belieferung schützt Cyient Semiconductors sowohl Hardware‑ als auch Software‑Know‑how – ein relevanter Faktor für europäische OEMs und Versorger.
Erfahrungen aus der Praxis
Praxisprojekte zeigen, welchen Einfluss kundenspezifisches Silizium auf Leistung und Effizienz haben kann. In einem Anwendungsfall sollte ein Durchflussmesser entwickelt werden, der über mehr als zehn Jahre batteriebetrieben arbeitet, in einem wetterfesten Gehäuse untergebracht ist und unter variierenden Temperatur und Durchflussbedingungen präzise misst.
Cyient Semiconductors entwickelte hierfür ein ASIC, auf dem Ultraschall Treiber, Empfangspfad und Temperaturmessung auf einem Chip integriert sind. Ein programmierbarer Verstärker mit großem Dynamikbereich ermöglicht die zuverlässige Detektion selbst sehr schwacher Echos.
Das Ergebnis war ein kompakter, robuster Zähler mit reduzierter Stückliste, sehr niedrigem Ruhestromverbrauch und stabiler Messleistung über den gesamten Einsatzbereich.
Dieses Beispiel zeigt, dass es bei der Integration in der Versorgungsmesstechnik nicht nur um Platzersparnis geht, sondern darum, Leistungsreserven zu erschließen, die mit Standardbausteinen nicht erreichbar sind.
ASIC-Design für die Durchflussmessung: Zentrale Entwicklungsaspekte
Der Einsatz von ASICs bietet erhebliche Vorteile – um ihr Potenzial jedoch voll auszuschöpfen, müssen Entwickler bereits in frühen Projektphasen einige zentrale Punkte berücksichtigen.
Systemintegration und Stücklistenoptimierung:
Durch die Zusammenführung von Sensoranbindung, Signalaufbereitung und Steuerungsfunktionen auf einem einzigen Chip lassen sich Bauteilanzahl, Leiterplattenfläche und Schnittstellenkomplexität deutlich reduzieren. Dies verbessert Zuverlässigkeit, Energieeffizienz und Kostenstruktur des Gesamtsystems.
Packaging und mechanische Auslegung:
Entscheidungen für Gehäusetypen (z. B. WLCSP oder QFN), thermische Anbindung und Abdichtung sollten frühzeitig erfolgen. Sie beeinflussen Signalqualität, thermisches Verhalten und Langzeitstabilität – insbesondere bei kompakten Zählern und geschlossenen Einbauorten.
Analog-Digital-Partitionierung und Signalqualität:
Eine saubere Trennung analoger und digitaler Funktionsblöcke ist entscheidend für die TOF-Messgenauigkeit. Unzureichende Layout- oder Erdungskonzepte können Rauschen einkoppeln und Messergebnisse verfälschen. Enge Abstimmung zwischen Analog- und Digitaldesign ist daher unerlässlich.
Sensorik, Kalibrierung und Konnektivität:
Die Integration der Sensorik muss Kalibrierung, Temperaturdrift und Umwelteinflüsse berücksichtigen. Gleichzeitig prägt die Wahl der IoT-Konnektivität – etwa NB-IoT, LoRaWAN oder MIOTY – Einsatzszenarien, Energiebedarf und Lebenszykluskosten des Zählers.
Die Zusammenarbeit mit einem erfahrenen ASIC-Partner wie Cyient Semiconductors, der domänenspezifisches IP, ausgeprägte Analogkompetenz und Erfahrung in der Lieferkettenintegration vereint, reduziert Entwicklungsrisiken und verkürzt die Time-to-Market. In der Praxis zeigt sich, dass der Projekterfolg maßgeblich von einer frühzeitig abgestimmten Architektur-, Packaging- und Teststrategie abhängt.
ASICs im Zeitalter intelligenter Infrastrukturen
Mit der Weiterentwicklung intelligenter Versorgungsnetze wächst die Bedeutung autonomer, langlebiger Messsysteme weiter. Sie müssen über viele Jahre hinweg präzise, sicher und unterbrechungsfrei arbeiten – auch unter rauen oder schwer zugänglichen Einsatzbedingungen.
ASICs sind ein zentraler Enabler dieser Entwicklung. Sie vereinen analoge Präzision, Ultra-Low-Power-Design, Konnektivität und hohe Integration in einem kompakten Formfaktor und ermöglichen so Messsysteme, die sowohl technische als auch wirtschaftliche Anforderungen erfüllen.
Ebenso wichtig ist der Schutz von Know-how. Durch die Integration von Prozessorfunktionen und eine kontrollierte Belieferung erschweren ASICs die Nachahmung von Designs erheblich – ein entscheidender Vorteil in Märkten, in denen der Schutz geistigen Eigentums ebenso wichtig ist wie Performance und Kostenoptimierung.
Die beschriebenen Designprinzipien – enge Analog-Digital-Integration, optimierte Stückliste, robuste Packaging-Konzepte und integrierte Konnektivität – gelten nicht nur für Wasser- oder Gaszähler, sondern auch für zahlreiche weitere Anwendungen in der industriellen Sensorik und Automatisierung.
Für Entwicklungsteams, die an der nächsten Generation intelligenter Infrastruktursysteme arbeiten, ist die Botschaft klar: Der Erfolg beginnt auf Siliziumebene. Die Wahl des richtigen ASIC-Partners verschafft einen Vorsprung – bei Leistung, Entwicklungszeit, Kosten und Skalierbarkeit.
