تيارات RMS: عامل حاسم في تصميم مكثفات الدخل
تُعد مكثفات الدخل من المكونات الأساسية في محولات خافضة الجهد (Buck Converters)، إذ تعمل على امتصاص التيارات النبضية وتقليل تقلبات الجهد. ولهذا، من الضروري أن يفهم المهندسون تيارات RMS التي تمر عبر هذه المكثفات بشكل دقيق.

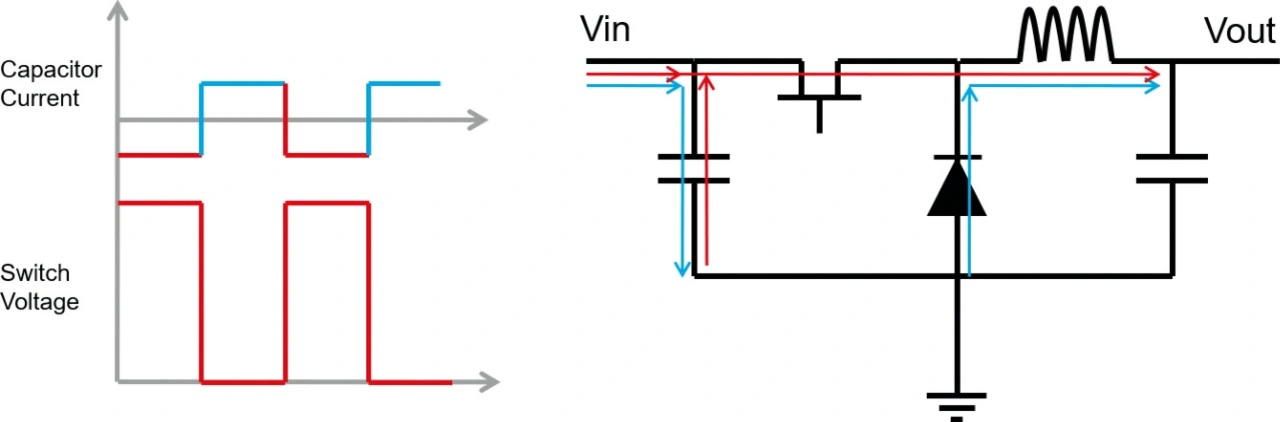

من المتعارف عليه أن جميع محولات خافضة الجهد تعتمد على مكثفات الدخل، فهي تقوم بتخزين الشحنة اللازمة لتوفير نبضة التيار عندما يكون مفتاح الجانب المرتفع (High-Side Switch) في وضع التشغيل. وبمجرد أن يتم إيقاف تشغيل هذا المفتاح، تبدأ المكثفات في إعادة شحن نفسها (انظر الشكل 1).

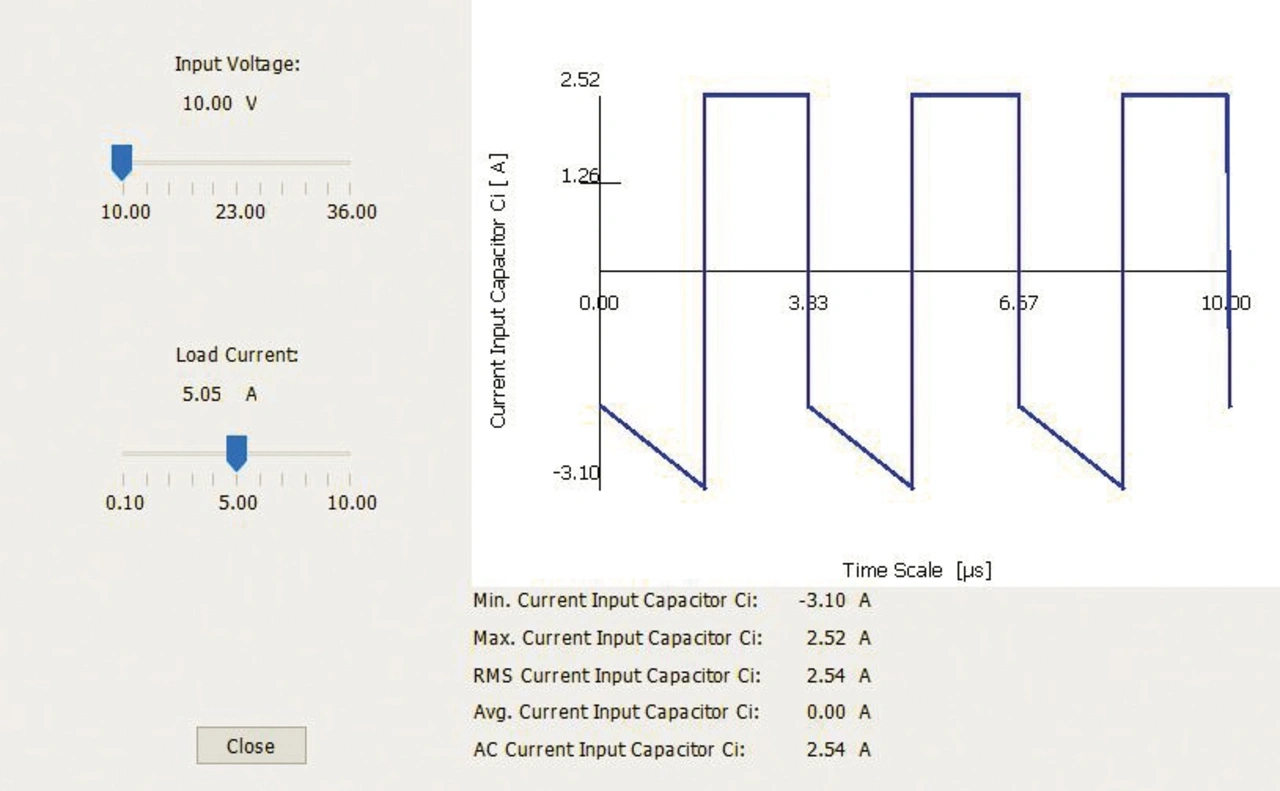

وبناءً على ذلك، تؤدي عمليات التبديل في المحول الخافض للجهد إلى شحن وتفريغ مكثف الدخل بشكل مستمر، مما يؤدي إلى ارتفاع وانخفاض دوري في الجهد الواقع عليه. وتمثل هذه التغيرات في الجهد تذبذب جهد الدخل للمحول عند تردد التبديل. وتكمن وظيفة مكثف الدخل في تنعيم هذه النبضات التيارية قدر الإمكان من أجل تقليل تذبذب الجهد إلى الحد الأدنى. ويُحدد قيمة السعة للمكثف مدى ارتفاع هذا التذبذب في الجهد، ولذلك يجب اختيار المكثف بحيث يكون قادرًا على تحمل القيمة الفعالة (RMS) لتيار التموج. وفي حساب التيار الفعّال (RMS) يُفترض وجود مكثف دخل واحد فقط، بدون مقاومة تسلسلية مكافئة (ESR) أو تحريضية تسلسلية مكافئة (ESL) كما يتم أخذ الحث الخروجي المحدود في الاعتبار عند تقدير تذبذب التيار على جهة الدخل (انظر الشكل 2).
تقسيم تيار RMS بين مكثفات الدخل المتصلة على التوازي: الاعتبارات العملية والتصميمية
في التطبيقات العملية لمصادر الطاقة من نوع DC/DC، يتم غالبًا توصيل عدة مكثفات دخل على التوازي بهدف توفير السعة المطلوبة وتحقيق استقرار كهربائي أعلى. يتكون هذا التجميع عادةً من مزيج من المكثفات الخزفية متعددة الطبقات (MLCC) صغيرة السعة وعالية التردد (مثل 100 نانوفاراد)، بالإضافة إلى مكثفات خزفية أكبر (مثل 10 أو 20 ميكروفاراد)، وأحيانًا مكثف بالجملة (Bulk Capacitor) مستقطب بسعة قد تصل إلى 100 ميكروفاراد.
ورغم أن جميع هذه المكثفات تشترك في الوظيفة العامة، إلا أن لكل منها دورًا محددًا:
المكثف عالي التردد (100nF MLCC): يُستخدم لتقليل التداخلات العابرة السريعة الناتجة عن تبديل MOSFETs.
المكثفات الخزفية الأكبر (10µF أو 20µF): توفّر تيار التبديل الأساسي وتناغماته للمحول.
مكثف الـ Bulk: يعوّض تغيرات الحمل المفاجئة عندما لا يستطيع مصدر الجهد الاستجابة الفورية بسبب معاوقته الداخلية المرتفعة.
تأثير ESR وESL على توزيع التيار
غالبًا ما يمتلك مكثف الـ Bulk مقاومة تسلسلية مكافئة (ESR) مرتفعة، ما يؤدي إلى تقليل معامل الجودة (Q) في مرشحات الدخل، كما يجعله أكثر عرضة لتحمّل تيارات RMS عالية عند تردد التبديل، وهو ما قد يؤدي إلى سخونة زائدة أو تقليل عمره الافتراضي.
في المقابل، تتمتع مكثفات MLCC بقيم منخفضة جدًا من ESR وESL، مما يجعلها أكثر كفاءة في التعامل مع الترددات العالية، إلا أن المصممين قد يغفلون عن الحد الأقصى لتيار RMS المسموح به لها، ما يؤدي إلى ارتفاع حرارتها وتعطلها المبكر.
تطبيق عملي: حساب توزيع تيار RMS بين المكثفات
معطيات الدائرة:
- جهد الدخل VIN = 9V
- جهد الخرج VOUT = 3V
- تيار الخرج IOUT = 12.4A
- تردد التبديل fSW = 440kHz
- محث الدائرة L = 1µH
أنواع المكثفات المستخدمة:
- 100nF MLCC – ESR = 30mΩ، ESL = 0.5nH
- 10µF MLCC – ESR = 2mΩ، ESL = 2nH
- 100µF Bulk – ESR = 25mΩ، ESL = 5nH
ملحوظة: تم تضمين حث المسارات ضمن ESL.
نتائج توزيع التيار باستخدام حاسبة Current Sharing:
- 100 nF: يحمل تيارًا قدره 40mA فقط
- 10µF MLCC: يحمل 4,77A
- 100µF Bulk: يحمل 5,42A
تأثير الجهد على السعة الفعلية لمكثفات X7R
المكثفات من نوع X7R تفقد جزءًا كبيرًا من سعتها الفعلية تحت الجهد العالي.
مثلًا، مكثف 10µF X7R (25V، حجم 0805) قد يحتفظ فقط بـ 30% من سعته عند 12V، ما يؤدي إلى زيادة تيار RMS في مكثف الـ Bulk إلى 6,38A — وهو غالبًا أعلى من الحد المسموح به.
الحل:
- استخدم مكثفات MLCC أكبر حجمًا مثل 1210، حيث يحتفظ مكثف 10µF منها بـ 80% من سعته.
- توصيل 3 مكثفات بحجم 1210 على التوازي يمنح سعة فعالة 24µF ويقلل تيار RMS في الـ Bulk إلى 3,07A فقط، مع انخفاض ESR وESL بنسبة الثلث.
أهمية المكثف عالي التردد في تثبيت أداء المنظومة
رغم صغر سعته وارتفاع ESR، يلعب مكثف 100nF دورًا مهمًا في تقليل التداخلات النانوية السريعة الناتجة عن تبديل MOSFETs، ولتحقيق فعاليته، يجب تثبيته قريبًا جدًا من أرجل الطاقة والأرض للمنظم، مع تقليل طول المسارات قدر الإمكان لتقليل الحث الطفيلي، وإلا فقد يفقد قدرته على العمل بكفاءة عند الترددات العالية.
إلى جانب موقع التثبيت، يُعد حجم مبيت المكثف (Package Size) عاملاً حاسمًا في تحسين أدائه عند الترددات العالية، إذ يساهم تصغيره في تقليل الحث التسلسلي المكافئ (ESL). فالمكثفات ذات السعة المنخفضة (أقل من 100 نانوفاراد) والمثبتة ضمن أغلفة صغيرة، تتمتع بتردد رنين ذاتي أعلى وقيم ESR منخفضة، مما يجعلها فعالة بشكل خاص في فصل التداخلات في نطاقات ترددية دقيقة.
أما المكثفات الخزفية الأكبر (MLCCs) — والتي تُستخدم لتأمين تيار التبديل الأساسي وتناغماته — فينبغي وضعها بالقرب الشديد من منظم الجهد، وذلك بهدف تقليل الحث الطفيلي لمسارات التوصيل على اللوحة المطبوعة، وبالتالي تحسين أدائها في نطاق الترددات الفعالة.

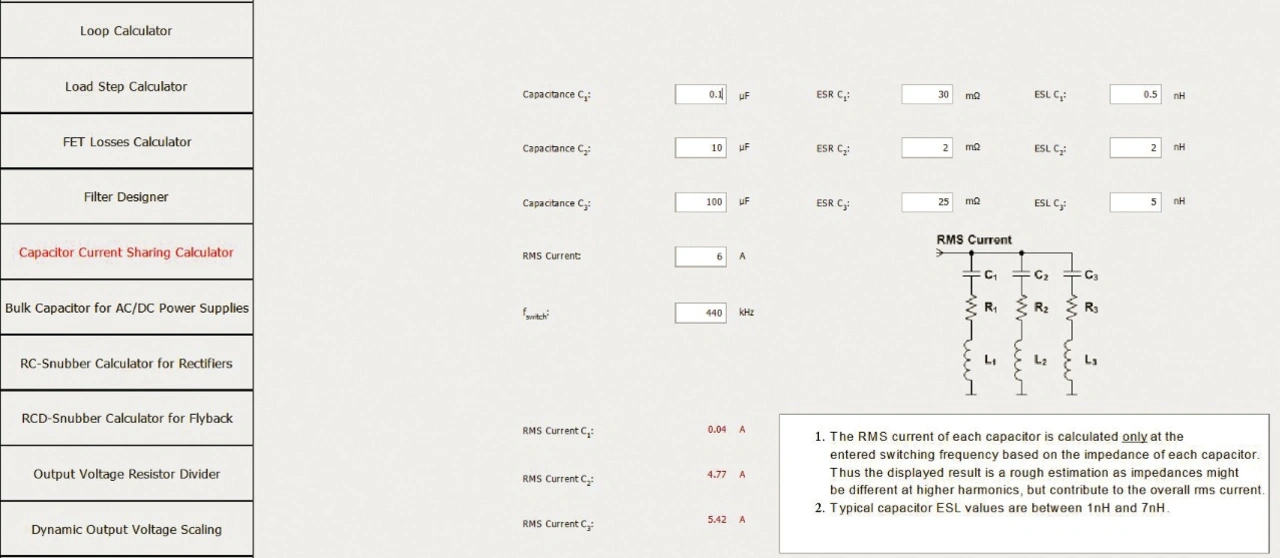

يوضح الشكل 3 أن تيار RMS الإجمالي في مكثف الدخل (عند اعتباره كمكثف واحد) يعادل 6 أمبير. لكن عند تحليل التيارات الفعلية المارة في المكثفات الثلاثة المتوازية (C1 وC2 وC3)، نجد أن مجموعها أعلى من القيمة المحسوبة المفردة. ويرجع هذا التفاوت إلى عدم إمكانية جمع قيم RMS بشكل جبري مباشر، حيث إن قانون كيرشوف للتيارات لا ينطبق على القيم الفعالة (RMS)، وإنما على القيم اللحظية أو المتجهية (phasor-based) التي تأخذ في الاعتبار اختلاف الأطوار (phase shifts) بين التيارات. وبالتالي، يجب توخي الحذر عند تفسير إجمالي تيارات RMS في النظام، والاعتماد على أدوات تحليل دقيقة أو برامج محاكاة تأخذ الخصائص الترددية والفازية للمكثفات بعين الاعتبار.
استخدام أدوات المحاكاة مثل TINA-TI وPSpice
في حال استخدام أكثر من ثلاثة فروع لمكثفات الدخل، يمكن للمهندسين الاستعانة بأدوات مثل PSpice for TI أو TINA-TI.
حيث تسمح هذه الأدوات بحسابات أكثر دقة، تشمل التوافقيات، والاعتماد الترددي لـ ESR، كما تُمكن من نمذجة تأثيرات المعاوقة الطفيلية.
في برنامج TINA-TI، يمكن حساب تيار RMS في كل فرع من خلال:
تشغيل المحاكاة → اختيار المنحنى → الدخول إلى قائمة "Process" في نافذة الموجة → واختيار"Averages".
يعتمد البرنامج على التكامل العددي للفترة الزمنية المحددة في الرسم البياني لحساب القيمة الفعلية.

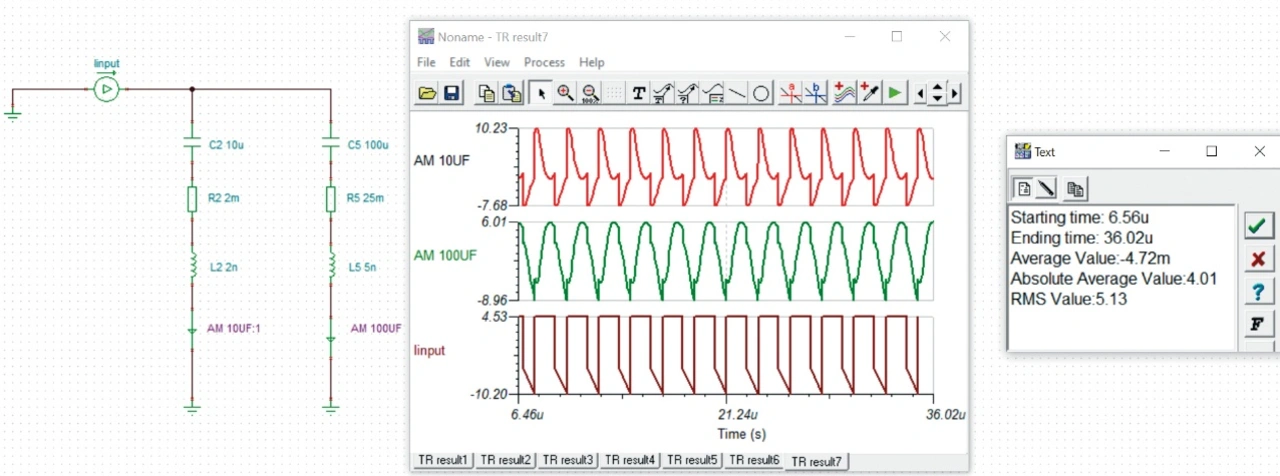

في الشكل 4، تم استبعاد مكثف 100nF من المحاكاة نظرًا لضعف التيار المارّ خلاله، ولتسببه في إثارة تذبذبات غير مرغوب فيها عند حواف التبديل (Switching Edges). وقد أظهرت نتائج أداة Power Stage Designer أن تيار دخل الدارة يبلغ 6 أمبير، وهي نتيجة متوافقة مع ما ورد سابقًا في الشكل 2.
إلا أن التيارات المارة في فروع المكثفات المتصلة على التوازي لا تتبع الشكل المثالي (مثلثي أو شبه منحرف)، وذلك بسبب تأثيرات ESR وESL، والتي تؤثر بشكل مباشر على الأداء الديناميكي لمصادر الطاقة من نوع DC/DC، مثل منظم الجهد LM60440 من شركة Texas Instruments، المعروف بتصميمه المتماثل لمدخلي VIN وGND.

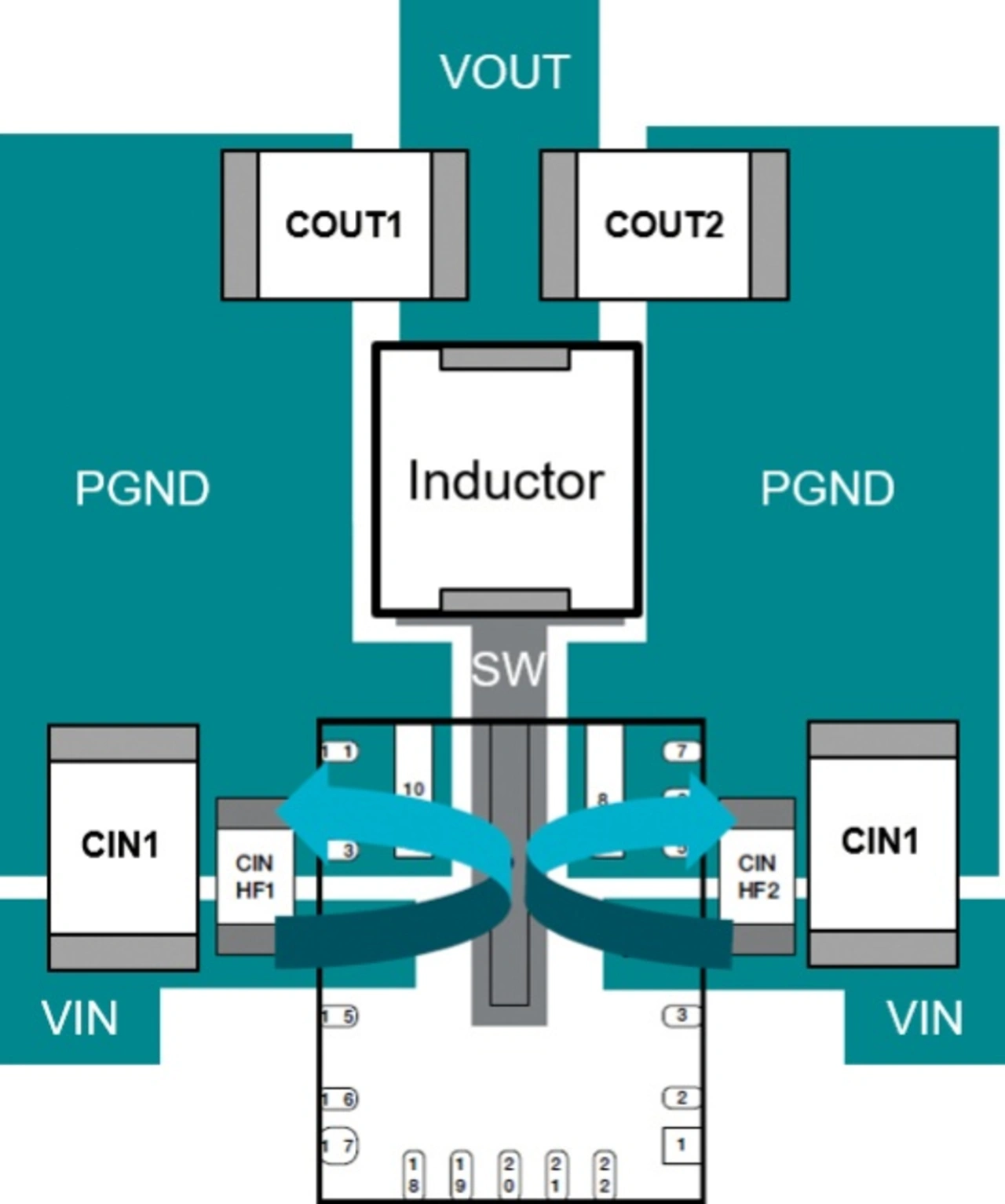

يتيح هذا التصميم ما يُعرف بـ Pin-Mirroring (عكس الأرجل)، مما يسمح بتوزيع المكثفات بالتساوي على مسارين متماثلين كهربائيًا وجغرافيًا على اللوحة، وبذلك يتم تقليل الحث الطفيلي الفعال إلى النصف تقريبًا، نتيجة لتقارب المسارات وتشابه أطوالها. علاوة على ذلك، ينتج عن هذا التماثل مجالات مغناطيسية متعاكسة الاتجاه من المسارين، تقوم بإضعاف بعضها البعض جزئيًا بفعل التداخل، مما يساهم في تقليل الحث المتبقي بشكل إضافي، كما هو موضح في الشكل 5.
رغم اعتماد التصميم على توزيع المكثفات على التوازي لتحقيق الأداء الأمثل، تُظهر نتائج المحاكاة أن التيارات المارة في فروع المكثفات يمكن أن تختلف بشكل كبير إذا لم يتم مطابقة القيم الكهربائية (السعة، ESR ، ESL )، بالإضافة إلى الترتيب الفيزيائي والتصميم الهندسي لتلك المكثفات. هذا التفاوت في التيار يزداد سوءًا في حال وجود اختلافات كبيرة في أطوال المسارات أو في الحث الذاتي لكل مسار، مما يُظهر أهمية التناظر والتناسق في التصميم المادي.
أدوات البرمجة والتحليل كعنصر حاسم في التقييم
لا يمكن تحديد مكثفات الإدخال بشكل دقيق دون حساب تيارات RMS الفعلية، والتي يصعب تقييمها بشكل يدوي أو عبر الحسابات التقريبية.
لذا، من الضروري استخدام أدوات تحليل متقدمة، مثل:
- Power Stage Designer من شركة TI: أداة مفيدة وسريعة لتقدير التيارات وتوزيعها عبر ما يصل إلى 3 فروع مكثف.
- TINA-TI و PSpice for TI: توفر قدرات تحليل ترددي وحسابات تفصيلية تأخذ في الاعتبار:
- التوافقيات (Harmonics)
- المعاوقات الطفيلية (Parasitics)
- تفاعل الفروع المتوازية للمكثفات
كما يمكن باستخدام هذه الأدوات اختبار تصميمات تخطيطية متقدمة مثل Butterfly Layout (التصميم المعكوس المتناظر)، الذي يُسهم في تحقيق توازن مثالي لتوزيع التيار وتقليل الحث الناتج.
