Sampling-Oszilloskop als TDR-Messlösung

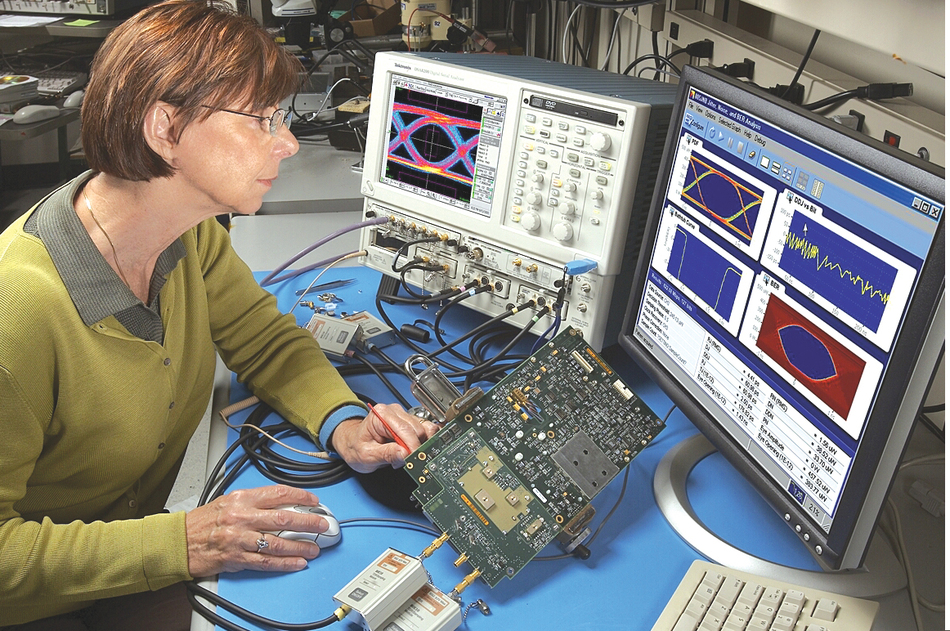

Als »Digital Serial Analyzer« bezeichnet Tektronix sein neues Sampling-Oszilloskop DSA8200, das besonders für TDR-Messungen (Time Domain Reflectometry) an seriellen High-Speed-Bussignalen gedacht ist.

Als Gesamtlösung bewältigt es genaue und wiederholbare S-Parameter-Messungen für serielle Datenraten von 1 bis 12,5 GBit/s. Das Mainframe bietet insgesamt sechs Einschubslots für Module und unterstützt alle Modulversionen, die für die schon seit längerem erhältlichen Sampling-Scopes TDS8200 und CSA8200 bereitstehen. Neu sind vier elektrische/TDR-Module mit hoher Bandbreite und geringem Rauschen. Sie bieten Merkmale wie den Abgleich der Laufzeiten (De-Skew) von Kanal zu Kanal und von Modul zu Modul um ±250 ps, eine vom Anwender wählbare Bandbreite sowie besonders kleine Remote-Sampler. Jeder Kanal verfügt über ein vollständig integriertes 2-m-Kabel mit einem Remote-Sampler, der den TDR-Kopf sehr nahe an den Prüfling heranführt.
