MCD Elektronik End-of-Line-Tester für Klappensteller

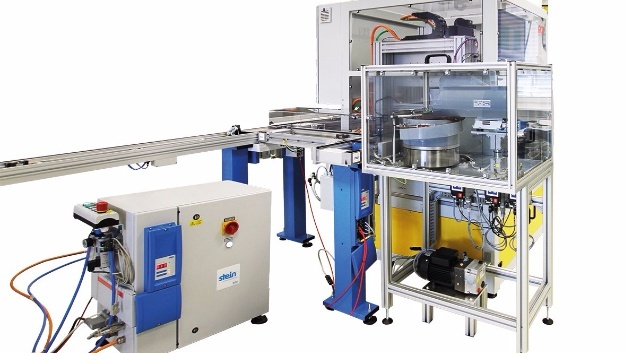

Das aus zwei Stationen bestehende System lässt sich durch manuell wechselbare Komponenten auf verschiedene Prüflingstypen einstellen.
Das aus zwei Stationen bestehende System lässt sich durch manuell wechselbare Komponenten auf verschiedene Prüflingstypen einstellen.

MCD Elektronik hat für einen kanadischen Hersteller kundenspezifischer Antriebstechnik einen End-of-Line-Tester für elektrische Klappensteller entwickelt – mit einigen durchaus cleveren Features.

Die von MCD Elektronik entwickelte Inline-Anlage wird neben dem Montieren von Dichtringen auch für die Überprüfung der Dichtheit sowie für Funktionstests mechatronischer Komponenten eingesetzt.

Das aus zwei Stationen bestehende System lässt sich durch manuell wechselbare Komponenten auf verschiedene Prüflingstypen einstellen, zudem gibt es die Möglichkeit, neben dem kompletten Prüfablauf auch einzelne Reparaturen durchzuführen.

Auf der ersten Station…

...wird ein Dichtheitstest des Gehäuses mit Hilfe eines Differenzdruckmessgerätes durchgeführt. Nach der automatischen Montage und Verpressung des Wellendichtrings wird die Dichtheit durch eine Reihe weiterer Prüfungen getestet.

Auf der zweiten Station…

...erfolgt die Funktionsprüfung der mechatronischen Komponenten. Eine speziell entwickelte Lastmaschine simuliert externe Anschläge und bringt Bremsmomente auf, bei einer Winkelmess-/Wiederholgenauigkeit im Bereich von <0,1°.

Je nach Prüflingstyp misst die Station folgende Werte und wertet sie aus: Stromverläufe, Drehmomente, Winkel, PWM-Rückmeldung sowie das Signal des Hall-Sensors.

Die Prüflinge erreichen die Stationen…

...auf Warenträgern vollautomatisch per Transferband. Die Warenträger-, Prüflings- und Messdaten werden von der MCD-Prüfsoftware »TestManager Classic Edition« sowie dem MCD-Toolmonitor »DatenManager« erfasst und aufbereitet in einer Datenbank abgespeichert.
