Auf schlanken 2HE Butterfly Backplane für PICMG 1.3

Die Butterfly-Backplane »xPB-6E5PO« ermöglicht PICMG 1.3 auf 2HE.

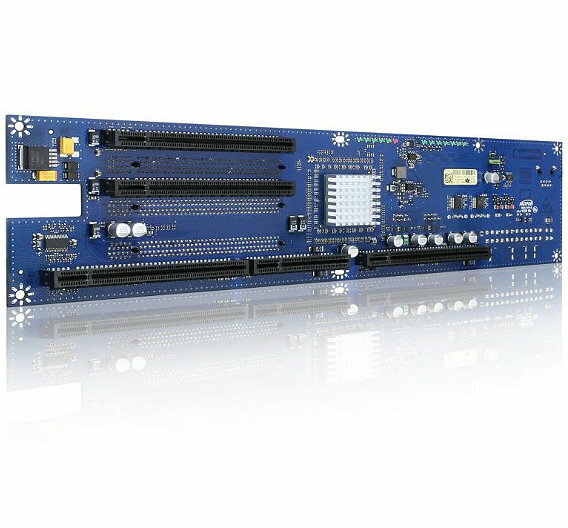

Die 2HE-Butterfly-Backplane »xPB-6E5PO« von Kontron ist für PICMG-1.3-basierte Systemdesigns und bietet PCI-Express-2.0-Support auf kleinstem Raum.

Dank dieses Supports ist die Backplane für sehr hohen Datendurchsatz (5,0 GT/s) mit neuesten Framegrabber-, Grafik- und Netzwerkkarten ausgelegt. Die Highspeed-Backplane kann über Standard-Grafikkarten beispielsweise zehn Displays mit unterschiedlichen Videosignalen zu versorgen - mit High-end-Komponenten sind sogar bis zu 40 Monitore unabhängig ansteuerbar. An Erweiterungsschnittstellen bietet die Backplane 1 x PCIe-x16, 1 x PCIe-x8 und 3 x PCIe-x4 sowie den PICMG-1.3-Slot für das System Host Board. Anschlüsse für 4 x USB 2.0, 2 x SATA und 1 x LAN runden das Schnittstellenangebot der neuen Kontron PICMG 1.3 Backplane ab. Um die vielfältigen PCI-Express-2.0-Interfaces mit jeder handelsüblichen PICMG-1.3-Baugruppe unterstützen zu können, bindet ein integrierter Non-Blocking-Switch vier PCIe-Slots an das PCI-x16-Interface des System-Host-Boards an.
