Beckhoff auf der SPS IPC Drives Highend EtherCAT-Messtechnikmodule

Auf der SPS IPC Drives in Nürnberg zeigt Beckhoff neue Messtechnikmodule, die in das modulare EtherCAT-Klemmsystem integrierbar und mit dem Portfolio 500 anderer EtherCAT-Klemmen kombinierbar sind.

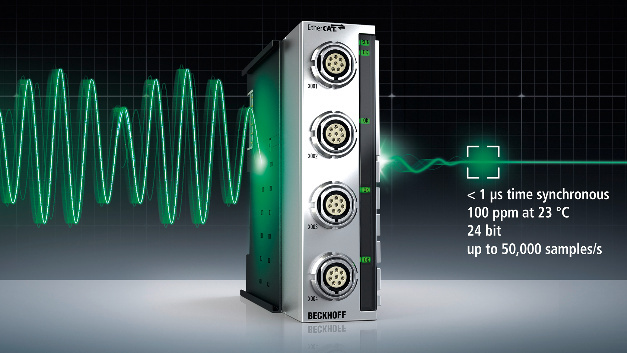

Das neue Metallgehäuse ist für messtechnische Anwendungen hinsichtlich Abschirmung und Kühlung optimiert und in Sachen Interfaces flexibel, z. B. für LEMO- oder BNC-Steckverbinder oder für die etablierte Käfigzugfeder als schnell konfektionierbare Standardlösung. Die Messgenauigkeit liegt bei 100 ppm bei 23 °C, die Synchronisierung < 1 μs und die Abtastrate beträgt bis zu 50.000 Samples/s.

Die Messtechnik bildet die Grundlage für Condition Monitoring und Predictive Maintenance. Die neuen Beckhoff EtherCAT-Messtechnikmodule vereinen Highend-Messtechnik und klassische Automatisierungstechnik in einem System. Ein I/O-System für den Anschluss aller gängiger Sensoren bekommt mit TwinCAT Anschluss an eine zentrale Engineering- und Steuerungs-Plattform.

Das Stecker Frontend der Metallgehäuse erlaubt die Integration in alle gängigen Messtechnik-Umgebungen. Die Messtechnik-Hardware generiert, u.a. durch volle Ausnutzung der EtherCAT-Eigenschaften hochwertige Messdaten:

– schnell: Abtastraten von bis zu 50.000 Samples/s, je nach Interface

– zeitpräzise: exakte Synchronisierung < 1 μs

– wertpräzise: Messgenauigkeit von 100 ppm bei 23 °C

– proaktiv: integrierte Anschluss- und Funktionsdiagnose in den einzelnen Modulen

Die neue Baureihe umfasst zur Produkteinführung elf Module mit unterschiedlichen Interfaces und Eingangsbeschaltungen, u. a. für Spannungsmessung 20 mV…30 V, Strommessung ±20 mA, IEPE, Thermoelement, RTD (PT100/1000), DMS/Wägezelle mit Voll-/Halb- oder Viertelbrücke mit interner Ergänzung oder Potentiometer. Die Messbereiche der Eingangskanäle sind sowohl elektrisch als auch softwareseitig flexibel parametrierbar.

Integrierte Distributed-Clocks sowie »ExtendedRange« stellen dem Anwender den vollen technischen Messbereich zur Verfügung, der je nach Messbereich bis zu 107 % des angegebenen nominellen Messbereichs beträgt. Optional sind die EtherCAT-Messtechnikmodule mit Werkskalibrierzertifikat erhältlich.

SPS IPC Drives, Halle 7, Stand 406, http://www.beckhoff.de
