Pre-Compliance-Messungen mit Rigol Spektrum-Analysator und Software für die EMV

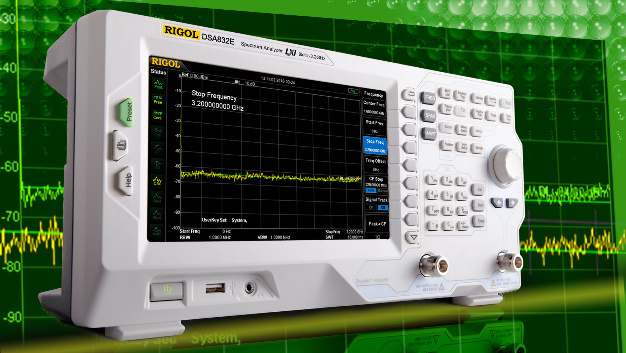

Der Rigol DSA832E-TG für genaue und hoch auflösende Messungen von 9 kHz bis 3,2 GHz.
Der Rigol DSA832E-TG für genaue und hoch auflösende Messungen von 9 kHz bis 3,2 GHz.

Meilhaus bietet den neuen Spektrum-Analysator Rigol DSA832E-TG an, der zusammen mit der ebenfalls neuen Software S1210 besonders gut für Pre-Compliance-Messungen geeignet ist.

Rigol Technologies erweitert die Low-Cost-Spektrum-Analysator-Reihe DSA800. Mit dem DSA832E-TG steht für Anwender mit anspruchsvollen Analyse-Aufgaben und gleichzeitig limitierten Budgets ein kostengünstiger Spektrum-Analysator zur Verfügung. Das Instrument verfügt über die voll digitale IF-Technologie (Intermediate Frequency) für genaue und hoch auflösende Messungen von 9 kHz bis 3,2 GHz. Dadurch lassen sich die Abweichungen der Amplitude über die Zeit und Frequenz im Vergleich zu analogen Filtern merklich reduzieren. Beim Messvorgang werden Rauschen und Störsignale in Empfänger und Display begrenzt, so dass das angezeigte Durchschnittsrauschen (DANL - displayed average noise level) reduziert wird.

Der DSA832E verfügt über Filter mit 3-dB-Bandbreitenauflösung (RBW), die sich von 10 Hz bis 1 MHz in 1-3-10-Abstufung bei einer RBW-Ungenauigkeit von weniger als 5 % einstellen lassen. Er verfügt außerdem über Video-Bandbreitenfilter (VBW) von 1 Hz bis 3 MHz in 1-3-10-Abstufung. Der Anwender kann Frequenzbereiche von 10 Hz Breite bis zur vollen Bandbreite (3,2 GHz) des Instruments einstellen.

Ohne den optionalen Vorverstärker beträgt das DANL typischerweise -122 dBm von 100 kHz bis 5 MHz und -130 dBm von 5 MHz bis 3,2 GHz. Mit Vorverstärker liegt das DANL typischerweise bei -143 dBm von 1 MHz bis 5 MHz und -148 dBm von 5 MHz bis 3,2 GHz.

Der DSA832E hat ein 8”-LCD-Display mit 800 x 480 Pixel Auflösung und bezieht seine Eingangssignale über eine 50-Ω-Typ-N-Buchse. Der Anschluss eines PCs ist über Ethernet-LAN und USB, sowie optional über GPIB möglich. Der DSA832E-TG entspricht den meisten Anforderungen nach CISPR 16-1-1. Zusammen mit EMV-PC-Software entsteht ein Komplettpaket für Pre-Compliance-Messungen.
